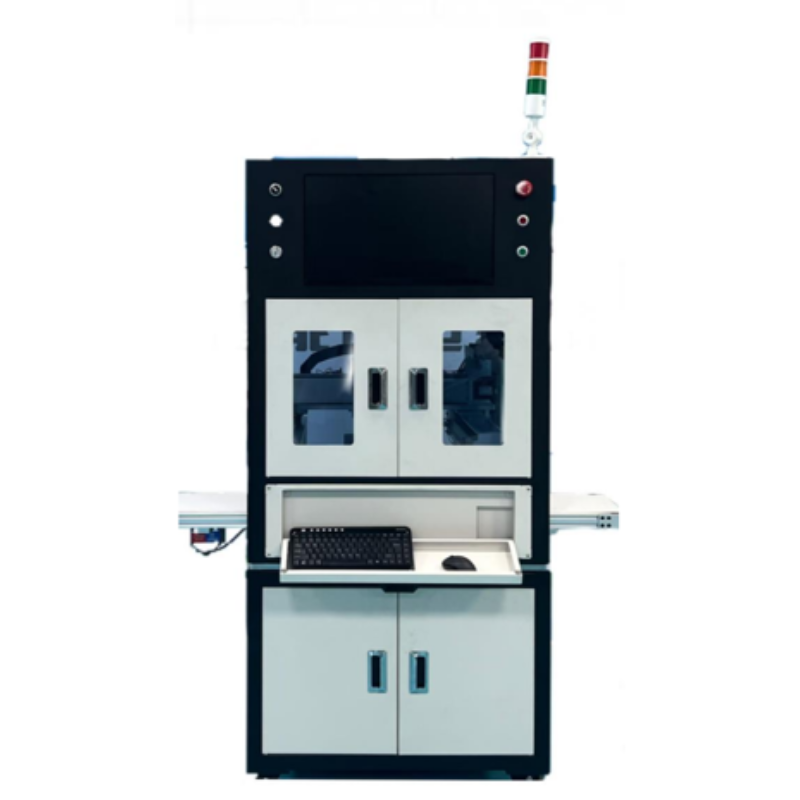

VISION ALIGNMENT AUTOMATIC LAMINATING MACHINE

Máy tự động dán/ép vật liệu phụ trợ sử dụng hệ thống thị giác

Máy tự động dán/ép vision là giải pháp sản xuất thiết yếu, đạt tiêu chuẩn 3-Cao (Độ chính xác ±0.1 mm, Hiệu suất 1800 pcs/h, Tỷ lệ 99.6%). Thiết bị số hóa này dùng nhiều nhóm Vision để tự động định vị và ép dán vật liệu phụ (PET/FPC/double-sided tape) lên sản phẩm phẳng. Với hệ thống PLC, chẩn đoán lỗi tự động và cơ cấu hút kép, máy đảm bảo quy trình “Unmanned Production” ổn định cho ngành Điện tử, Y tế và Cơ khí chính xác.

Send Inquiry

Mô tả
Reviews (0)

Product specifications:

Parameter	Giá trị	Ghi chú
Kích thước nhãn/màng áp dụng	Dài 5 mm−99 mm; Rộng 5 mm−99 mm
Độ chính xác ép dán	±0.1 mm∼0.2 mm	(Độ chính xác có thể thay đổi tùy thuộc vào hình dạng vật liệu phụ)
Tốc độ ép dán	1200−1800 pcs/h	(Tùy thuộc vào đặc trưng của sản phẩm)
Tỷ lệ thành phẩm	99.6%
Voltage	220V/50 Hz
Capacity	5 kW
Áp suất khí nén	0.4∼0.6 Mpa
Weight	Khoảng 200 kg
Overall dimensions	Dài 850 mm× Rộng 800 mm× Cao 1700 mm

Thiết bị này thực hiện việc định vị tự động and ép dán giữa vật liệu phụ trợ (phim, nhãn, băng keo) và sản phẩm thông qua hệ thống thị giác máy. Thiết bị đáp ứng tiêu chuẩn 3-Cao (Độ chính xác cao, hiệu suất cao, tỷ lệ thành phẩm cao).

Product Introduction

Đây là thiết bị số hóa, có khả năng tự nhận diện và phán đoán.
Thiết bị chủ yếu được thiết kế để thực hiện quy trình dán/ép vật liệu phụ trợ tự động đối với các sản phẩm mà quy trình thủ công không thể đạt được độ chính xác hoặc có hiệu suất thấp.
Thông qua sự phối hợp của nhiều nhóm hệ thống dẫn hướng thị giác và cơ cấu XYZ, thiết bị thực hiện việc định vị và ép dán chính xác giữa vật liệu phụ và sản phẩm. Điều này đảm bảo đạt được hiệu suất sản xuất tối đa trong khi vẫn đáp ứng đầy đủ chức năng của sản phẩm.
Máy sử dụng cơ cấu hút kép, tức là cơ cấu trục xoay R kép để thực hiện thao tác ép dán, giúp tăng cường hiệu suất.
Sử dụng hệ thống điều khiển PLC, dễ dàng thiết lập theo nhu cầu của khách hàng, có chức năng tự chẩn đoán lỗi bao gồm lỗi hệ thống điện, cơ khí và lỗi thao tác vận hành.
Thiết bị hiển thị các chức năng như đếm sản lượng and phân tích hiệu suất.
Có chức năng cảnh báo bất thường khi vật liệu phụ hoặc sản phẩm bị thiếu, khi vật liệu đến hoặc bị kẹt, cùng với chức năng ghi nhận lịch sử lỗi thiết bị.
Design vỏ bảo vệ toàn bộ máy không chỉ đảm bảo an toàn vận hành mà còn bảo vệ các thành phần cốt lõi khỏi các tác động bên ngoài.

Quy trình làm việc

Đưa sản phẩm vào khoang cấp liệu → Tự động cấp liệu → Phán đoán đạt vị trí → Tự động ép dán → Xuất sản phẩm

(Ghi chú: Thiết bị có thể được tùy biến theo yêu cầu của khách hàng để thực hiện Ép dán lăn hoặc Ép dán thẳng đứng (chọn một trong hai).)

Application

Vật liệu phụ trợ áp dụng: Màng PET, Màng FPC, Nhãn tự dính, Băng keo hai mặt và các vật liệu khác.
Sản phẩm áp dụng: Mọi sản phẩm có đặc trưng bề mặt phẳng.
Ngành công nghiệp áp dụng: Ứng dụng rộng rãi trong các ngành Điện tử, Dược phẩm, Cơ khí/Kim loại, Nhựa và In ấn, v.v.
