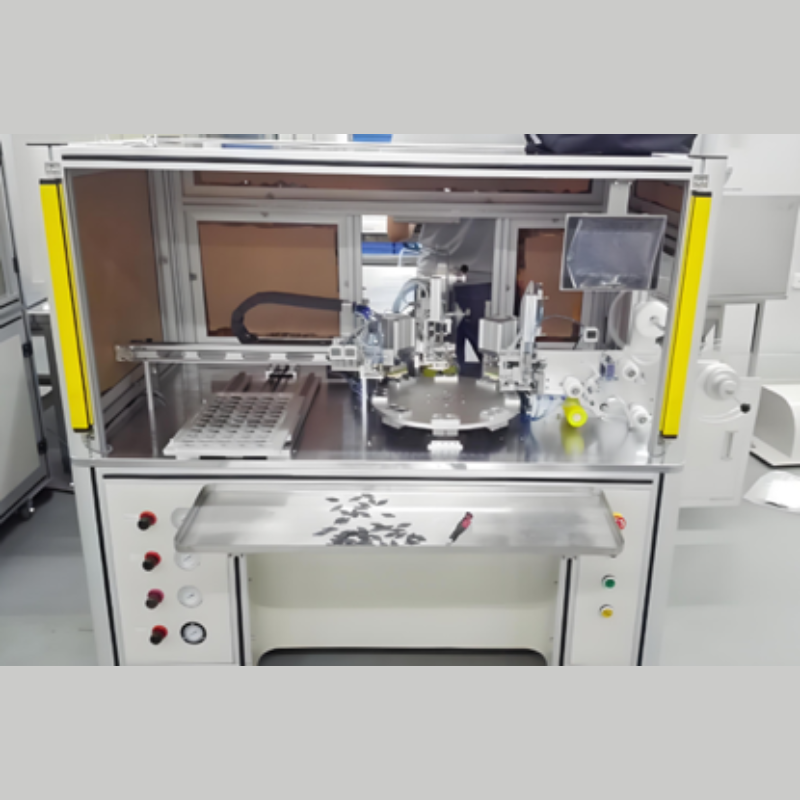

Máy dán màng quay 4 vị trí độ chính xác cao

Product Specifications

Features

Máy dán màng quay 4 vị trí độ chính xác cao (High-Precision Four-Station Rotary Film Laminator) là một thiết bị tự động hóa hiệu suất cao, được ứng dụng rộng rãi để dán các loại màng bảo vệ hoặc màng chức năng lên bề mặt sản phẩm như màn hình (điện thoại, máy tính bảng, laptop), kính che phủ, hoặc thấu kính quang học.

Ý tưởng thiết kế cốt lõi của loại thiết bị này là phân chia các quy trình khác nhau thành nhiều vị trí làm việc (công đoạn). Một bàn xoay trung tâm (thường là mâm chia độ 4 vị trí) sẽ luân chuyển sản phẩm qua từng công đoạn một cách tuần tự, cho phép thực hiện nhiều công việc song song, nhờ đó đạt được hiệu suất rất cao.

Ví dụ, khi một sản phẩm đang được dán màng, một sản phẩm khác đang được làm sạch, sản phẩm thứ ba đang được kiểm tra, và sản phẩm thứ tư đang ở công đoạn cấp/lấy liệu. Quá trình này diễn ra liên tục.

Các bộ phận cấu tạo cốt lõi

Một máy dán màng quay 4 vị trí độ chính xác cao thường bao gồm các hệ thống con sau:

• Khung máy và Cấu trúc: Khung thép hoặc hợp kim nhôm cường độ cao, đảm bảo độ cứng và ổn định, giảm thiểu rung động ảnh hưởng đến độ chính xác.
• Mâm chia độ trung tâm: Bộ phận truyền động cốt lõi, thường sử dụng bộ chia cam rỗng độ chính xác cao (high-precision hollow cam divider) để đảm bảo độ dừng chính xác, không sai số tích lũy và vận hành ổn định tại mỗi vị trí.
• Các Mô-đun Vị trí:
  • Mô-đun Cấp/Lấy liệu: Có thể kết hợp với robot để thực hiện cấp/lấy liệu tự động.
  • Mô-đun Làm sạch: Bao gồm quạt ion, hút chân không, thiết bị dính bụi, v.v.
  • Mô-đun Dán màng (Lamination): Nền tảng chuyển động độ chính xác cao (động cơ servo + vít me bi/động cơ tuyến tính), hệ thống căn chỉnh thị giác (vision), và đầu lăn/dán.
  • Mô-đun Kiểm tra/Duy trì áp suất: Camera AOI, nguồn sáng, xi lanh duy trì áp suất hoặc máy ép servo.
• Hệ thống Cấp liệu: Đĩa đặt cuộn màng, đĩa thu màng, hệ thống kiểm soát lực căng, và cơ cấu điều chỉnh lệch màng, dùng để giữ và truyền màng cuộn.
• Hệ thống Điều khiển Điện tử: PLC (Bộ điều khiển logic khả trình) là bộ điều khiển chính, cùng với bộ điều khiển servo, các thành phần khí nén và cảm biến (quang điện, sợi quang) để phối hợp các hành động.
• Giao diện Người-Máy: Màn hình cảm ứng dùng để cài đặt thông số (áp suất, tốc độ, vị trí dán), giám sát trạng thái thiết bị và dữ liệu sản xuất.

Lĩnh vực ứng dụng điển hình

• Điện tử Tiêu dùng: Màng bảo vệ màn hình, màn hình cảm ứng, kính che phủ, màng lưng cho điện thoại/máy tính bảng/laptop.
• Điện tử Ô tô: Màn hình hiển thị trên xe, dán màng bảng điều khiển.
• Quang học/Quang điện tử: Thấu kính camera, ống kính quang học, mô-đun nhận dạng vân tay.
• Thiết bị Y tế: Màn hình hiển thị y tế, dán màng cảm biến.
