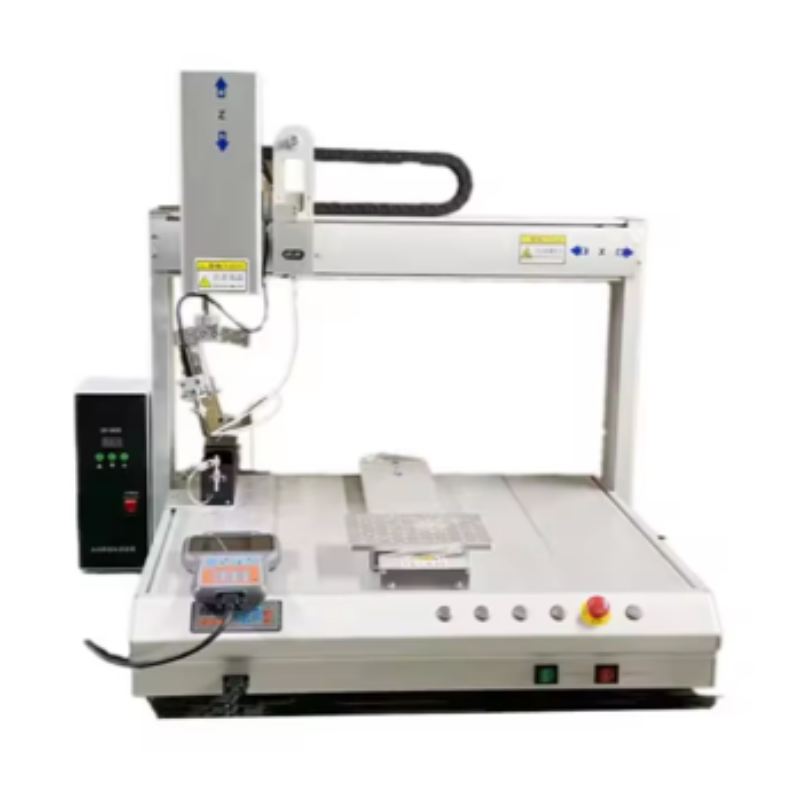

Máy hàn thiếc tự động đa năng

Máy hàn thiếc tự động 4 trục là thiết bị đa năng cho phép điều chỉnh linh hoạt góc hàn, hướng và lượng thiếc, đảm bảo yêu cầu kỹ thuật hàn khắt khe của khách hàng. Máy có trục quay R 360∘ đặc biệt, giúp mỏ hàn tránh các linh kiện cao trên PCB, đồng thời kiểm soát chính xác dây thiếc 0.5−1.2 mm. Với độ chính xác lặp lại ±0.02 mm và nhiệt độ 100 °C−500 °C, đây là giải pháp hàn tự động hóa cao cấp và đáng tin cậy.

ส่งคำถาม

คำอธิบาย
รีวิว (0)

ข้อมูลจำเพาะผลิตภัณฑ์

Thuộc tính	Chi tiết
Trục chính	4 trục + Vật liệu hàn thiếc
Hành trình (X * Y * Z * R)	500×300×100×360 mm
Tốc độ vận hành (X/Y/Z/R)	X/Y/Z:600 mm/s
Công đoạn làm việc	Một trạm (Hỗ trợ hai trạm)
Độ chính xác lặp lại	±0.02 mm
Tải trọng	6 kg
Chương trình	Nhập trực tiếp tọa độ điểm hàn, đồng thời có thể dạy và tái tạo tọa độ điểm hàn
Kiểm soát nhiệt độ	Gia nhiệt xoáy tần số cao/HZ-230A
Động cơ	Động cơ bước (Stepper Motor)
Nhiệt độ	100 °C∼500 °C
Cấp thiếc	Chức năng cảnh báo không có dây thiếc
Chiều dài thiếc tối thiểu	0.01 mm
Đường kính dây hàn	0.5∼1.2 mm
แรงดันไฟฟ้า	220V AC/50 Hz
Áp suất khí	0.4∼0.8 MPa, sạch và khô
Môi trường	0∼40 °C, Độ ẩm 20%∼95%
น้ำหนัก	60 kg
Kích thước (Rộng * Sâu * Cao)	650×550×850 mm

Máy hàn thiếc tự động là một thiết bị đa chức năng, có khả năng điều chỉnh linh hoạt góc hàn, hướng hàn, điểm cài đặt, kiểm soát lượng thiếc ra/vào và kích thước mối hàn, từ đó đảm bảo tốt hơn các yêu cầu kỹ thuật hàn của sản phẩm khách hàng.

Máy được trang bị bốn trục. Ngoài ba trục thông thường XYZ, máy còn có một trục quay (R-axis) có thể xoay 360∘ theo mọi hướng. Chức năng chính của trục quay này là:

Giúp đầu mỏ hàn tránh các chướng ngại vật quá cao trên bo mạch PCB như linh kiện, chip, dây dẫn hoặc terminal (đầu cuối).
Có thể điều chỉnh góc hàn, ống dẫn thiếc và đầu kim theo ý muốn.
Dây thiếc có thể được đưa đến đầu mỏ hàn một cách chính xác, khớp với bề mặt thiếc nóng chảy phù hợp với sản phẩm của khách hàng, tránh được hiện tượng kẹt thiếc do nhiều nguyên nhân trong quá trình hàn.
