Mâm rung cấp liệu lá kim loại: Giải pháp bứt phá cho phôi siêu mỏng

Trong ngành chế tạo linh kiện điện tử, thiết bị điện và dập cơ khí chính xác, việc xử lý các loại phôi dạng lá kim loại siêu mỏng luôn là bài toán hóc búa. Các loại phôi như lá đồng, lá thép, tiếp điểm rơ-le hay pin cài nút thường có độ dày chỉ từ 0.1mm đến 0.5mm.

Do trọng lượng quá nhẹ, chúng trở thành nỗi ác mộng của các hệ thống gá đặt phôi thông thường. Phôi rất dễ bị dính chặt vào nhau bởi lực hút chân không của màng dầu gỉ hoặc lực hút tĩnh điện. Thực trạng này gây ra lỗi chồng hàng, ngược chiều và kẹt vặt liên tục.

Hệ thống mâm rung cấp liệu lá kim loại được nghiên cứu và tối ưu hóa cơ học chính là chìa khóa vàng giúp các phân xưởng giải quyết triệt để rào cản này. Hãy cùng SWOER khám phá các cải tiến kỹ thuật giúp dòng máy này vận hành hỏa tốc và chính xác tuyệt đối qua bài viết dưới đây.

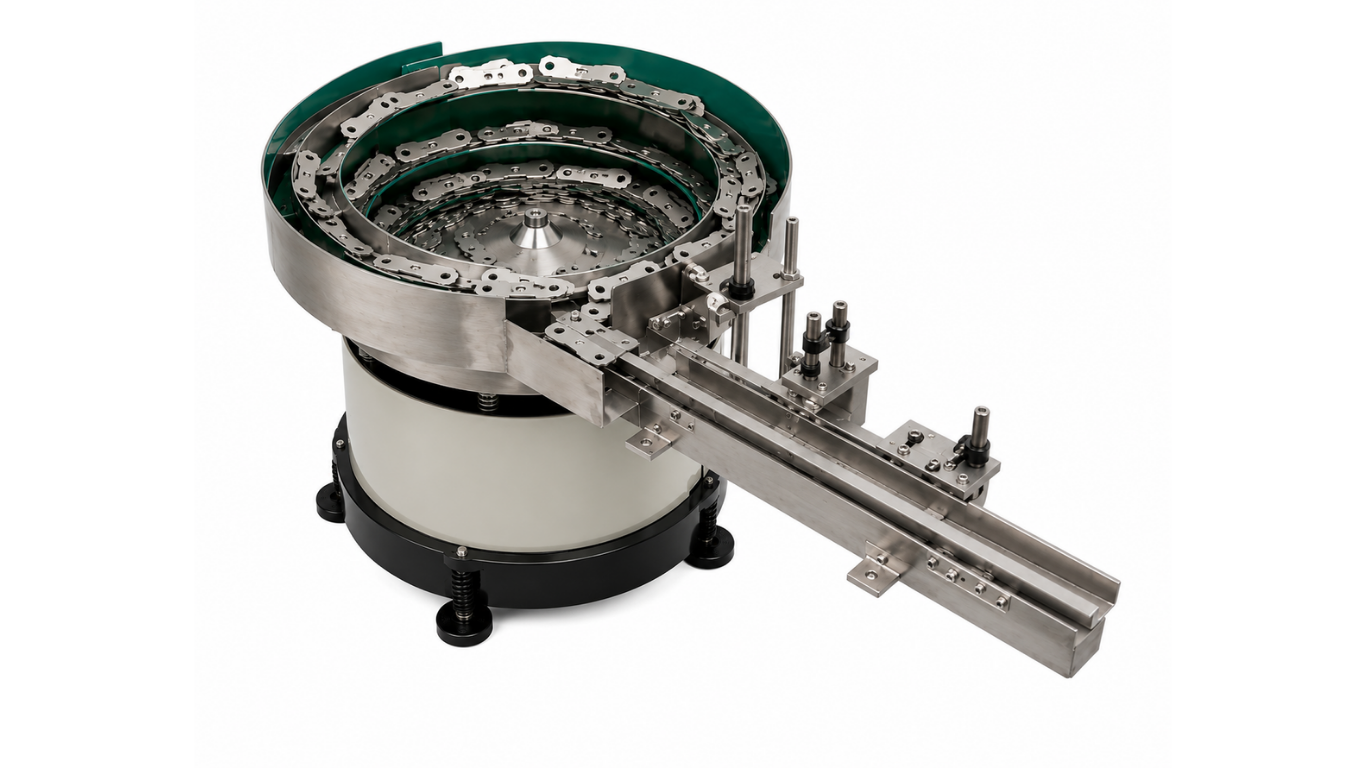

Mâm rung cấp liệu lá kim loại là gì?

Mâm rung cấp liệu lá kim loại (hay bát rung cấp phôi lá mỏng) là hệ thống cấp liệu tự động chuyên dụng. Máy được thiết kế riêng để sắp xếp, phân loại và định hướng các loại phôi có biên dạng dẹt, mỏng và nhẹ.

Thiết bị này là mắt xích tự động hóa không thể thiếu trong các dây chuyền:

• Dập các tiếp điểm giắc cắm, đầu cos trong ngành linh kiện điện tử.
• Sản xuất màng đệm kim loại, vòng đệm siêu mỏng cho cơ khí chính xác.
• Cấp phôi lá đồng, lá thép mỏng cho các cụm máy dập dải liên tục (Progressive die).
• Lắp ráp pin cài nút, các chi tiết uốn dẻo trong thiết bị y tế.

Khác với các dòng mâm rung đại trà, dòng máy này đòi hỏi độ chính xác gia công cụm bẫy gạt ở mức vi mô. Biên dạng bẫy được tính toán tỉ mỉ đến từng phần mười milimet để không làm móp méo hoặc làm hỏng kết cấu bề mặt của phôi mềm.

Hai thách thức lớn nhất khi cấp phôi lá kim loại và cách SWOER xử lý

Để chế tạo một hệ thống cấp liệu lá kim loại vận hành ổn định, các kỹ sư phải bẻ gãy 2 rào cản vật lý đặc thù sau:

Thách thức 1: Các lá kim loại dính chặt nhau do màng dầu gia công

Các loại lá kim loại sau công đoạn dập thô luôn bám một lớp mỏng dầu chống gỉ bề mặt. Khi hai lá kim loại dẹt chồng lên nhau, lớp dầu này tạo ra lực hít chân không rất mạnh. Chúng dính chặt thành một cặp và di chuyển như một thực thể đơn lẻ.

• Giải pháp từ SWOER: Lòng bát Inox không được làm phẳng mịn thông thường. Chúng tôi xử lý bề mặt bằng công nghệ xẻ rãnh micro hoặc bọc phủ một lớp màng nhựa chuyên dụng. Cải tiến này giúp giảm tối đa diện tích tiếp xúc bề mặt. Nó phá vỡ hoàn toàn lực hút chân không của màng dầu, giúp các lá kim loại tự động tách rời nhau khi rung tịnh tiến.

Thách thức 2: Hiện tượng gối đầu, chồng hàng do phôi quá mỏng, nhẹ

Vì trọng lượng phôi quá nhẹ, lực vi ném cơ học từ bệ rung rất dễ khiến lá kim loại phía sau trèo lên lưng lá kim loại phía trước. Hiện tượng gối đầu này sẽ làm tắc nghẽn hoàn toàn đường ray tại các góc cua hoặc tại cửa xả của máy tổng.

• Giải pháp từ SWOER: Kỹ sư SWOER thiết kế hệ thống bẫy gạt cơ khí 3D (Tooling) dạng lưỡi dao siêu mỏng. Khe hở của bẫy gạt được căn chỉnh độ cao chỉ bằng 1.1 đến 1.2 lần độ dày của một lá phôi thực tế. Bất kỳ hạt phôi nào đi chồng hàng hoặc trèo lên nhau sẽ lập tức bị mất thăng bằng và bị gạt rơi trở lại đáy lòng bát thô ngay lập tức.

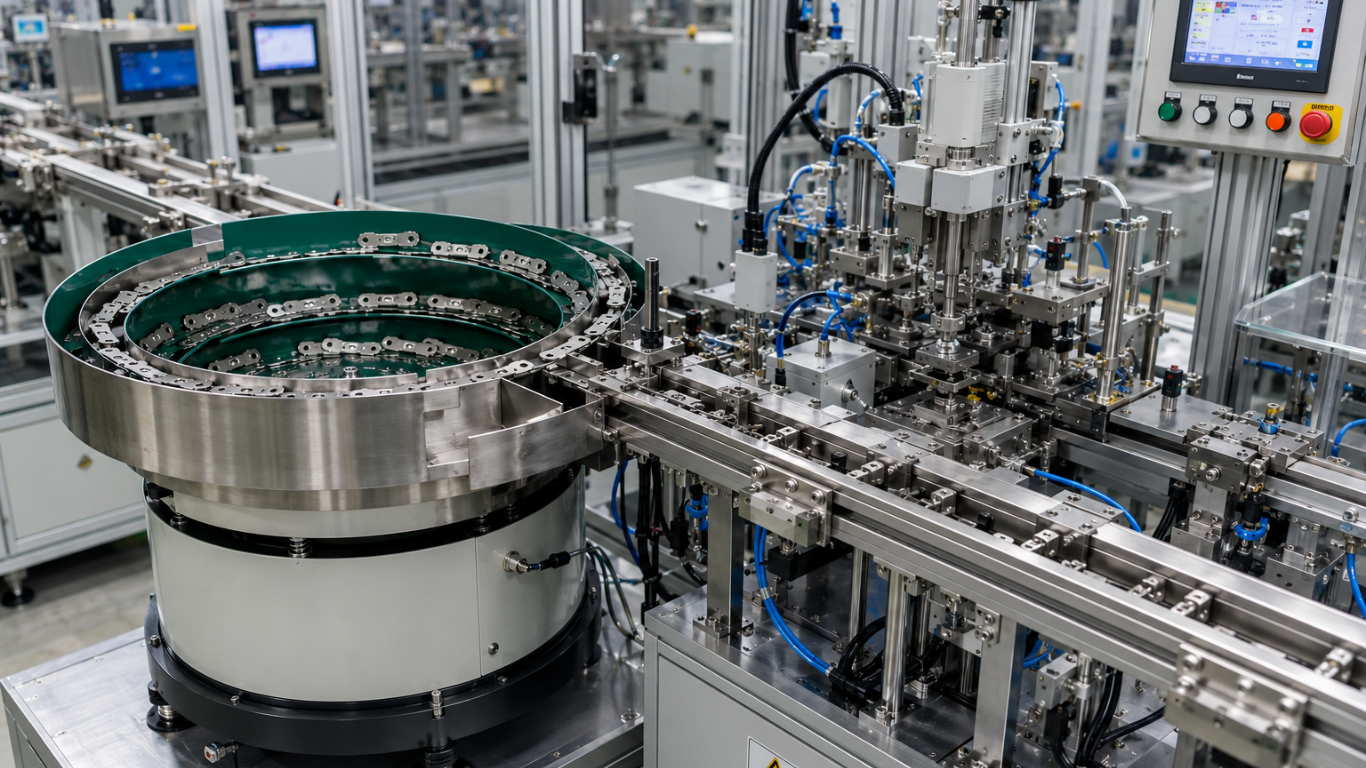

Thông số kỹ thuật cốt lõi của hệ thống mâm rung lá kim loại

Một hệ thống cấp liệu lá kim loại đạt tiêu chuẩn vận hành cao của SWOER được cấu thành từ các vật tư công nghiệp cao cấp:

• Vật liệu lòng bát chứa phôi: Gia công hoàn toàn bằng Inox 304 hoặc Inox 316L đánh bóng gương kỹ lưỡng. Mặt sàn đường chạy được xử lý nhiệt luyện chống mài mòn, đảm bảo không sinh bụi kim loại và không làm trầy xước phôi.
• Bệ rung động lực bộ tần số cao (Drive Base): Sử dụng cụm bệ từ công nghệ mới kết hợp với hệ thống lá lò xo bằng thép đàn hồi có độ cứng cao. Cơ cấu này tạo ra dao động cơ học mịn, bước nhảy ngắn và tần số rung cao. Nó giúp các lá kim loại siêu mỏng lướt đi mượt mà, không bị bay lật tự do hoặc nhảy khỏi đường ray.
• Bộ điều khiển kỹ thuật số biến tần thông minh: Cho phép kỹ thuật viên tinh chỉnh tần số cộng hưởng lực chính xác đến dải 0.1Hz. Bộ điều khiển tích hợp mạch chống nhiễu từ trường, giúp duy trì biên độ rung ổn định tuyệt đối dù nguồn điện lưới nhà xưởng có trồi sụt.

Lợi ích vượt trội khi lắp đặt mâm rung lá kim loại chuẩn xác

Việc chuyển đổi từ phân loại thủ công sang hệ thống mâm rung chuyên dụng mang lại những giá trị kinh tế thực tế:

• Nâng cao năng suất dây chuyền dập, lắp ráp: Thiết bị duy trì nhịp độ cấp phôi đều đặn, liên tục 24/7. Nhịp chạy phối hợp đồng bộ hoàn hảo với tốc độ hành trình của robot kẹp gắp hoặc khuôn dập phía sau.
• Bảo vệ khuôn gá và kim dập: Tỷ lệ phôi ra cửa xả luôn đạt chuẩn hướng và đúng tư thế 100%. Nhà quản lý hoàn toàn loại bỏ được rủi ro lỗi gá đặt sai phôi làm mẻ khuôn, gãy kim dập cơ khí.
• Cắt giảm tối đa chi phí nhân sự dài hạn: Máy thay thế hoàn toàn việc từ 2 đến 3 công nhân phổ thông phải ngồi dùng nhíp y tế để tách từng lá kim loại dính nhau. Doanh nghiệp tối ưu hóa được bài toán chi phí nhân công và nâng cao tính an toàn lao động.

SWOER Bắc Ninh – Chuyên gia “may đo” mâm rung cấp liệu lá kim loại uy tín

Đối với dòng phôi dạng lá kim loại siêu mỏng, sai lệch một ly trong thiết kế cơ khí sẽ dẫn đến việc dừng máy hoàn toàn. SWOER Bắc Ninh với năng lực chế tạo hàng đầu tự tin cam kết mang đến giải pháp tối ưu nhất cho bạn:

• Năng lực gia công chính xác micro: Chúng tôi sở hữu hệ thống máy móc CNC hiện đại và đội ngũ kỹ sư thực chiến dày dặn kinh nghiệm. Bản vẽ bẫy gạt cơ khí được mô phỏng quỹ đạo 3D nghiêm ngặt trước khi chế tạo.
• Sẵn kho nguồn linh kiện tiêu chuẩn tại Bắc Ninh: SWOER luôn sẵn kho các loại bệ từ tần số cao, lò xo lá thép đàn hồi và bộ biến tần kỹ thuật số thông minh. Chúng tôi cam kết hỗ trợ sửa chữa, thay thế và nâng cấp thiết bị hỏa tốc ngay trong ngày cho khách hàng.
• Dịch vụ chạy thử nghiệm phôi mẫu hoàn toàn miễn phí: Quý khách hàng chỉ cần gửi mẫu phôi lá kim loại thực tế đến văn phòng của chúng tôi. Đội ngũ kỹ sư sẽ đo đạc tính chất vật lý, lên phương án layout và quay video chạy thử nghiệm trực quan cho bạn đánh giá trước khi ký hợp đồng.

Kết luận

Đầu tư hệ thống mâm rung cấp liệu lá kim loại được thiết kế chuẩn xác là lời giải triệt để cho bài toán tối ưu hóa năng suất ngành điện – điện tử và dập cơ khí chính xác.

Doanh nghiệp của bạn đang gặp lỗi dính phôi lá đồng, lá thép siêu mỏng làm dừng máy vặt liên tục? Bạn cần một phương án layout bẫy gạt cơ khí chính xác 100% cho mã linh kiện mới?

Hãy kết nối ngay với SWOER Bắc Ninh! Hãy gọi trực tiếp qua Hotline hoặc liên hệ qua Zalo, các chuyên gia đầu ngành của chúng tôi sẽ tiến hành khảo sát mẫu phôi thực tế, tư vấn giải pháp công nghệ chuyên sâu và TẶNG BẢN VẼ LAYOUT PHƯƠNG ÁN 3D HOÀN TOÀN MIỄN PHÍ ngay hôm nay!
