Thiết kế vành đai sắp xếp mâm rung: Bí quyết định hướng phôi chính xác

Sự thành công của mâm rung cấp liệu phụ thuộc lớn vào đường bẫy định hướng. Đường dẫn này còn được gọi là vành đai sắp xếp phôi (Tooling Track).

Nếu thiết kế vành đai sắp xếp sai kỹ thuật, phôi sẽ bị kẹt hoặc ra sai chiều. Điều này làm gián đoạn toàn bộ tiến độ của dây chuyền tự động hóa.

Bài viết này SWOER sẽ chia sẻ các nguyên lý cốt lõi và quy trình thiết kế vành đai sắp xếp chuẩn xác.

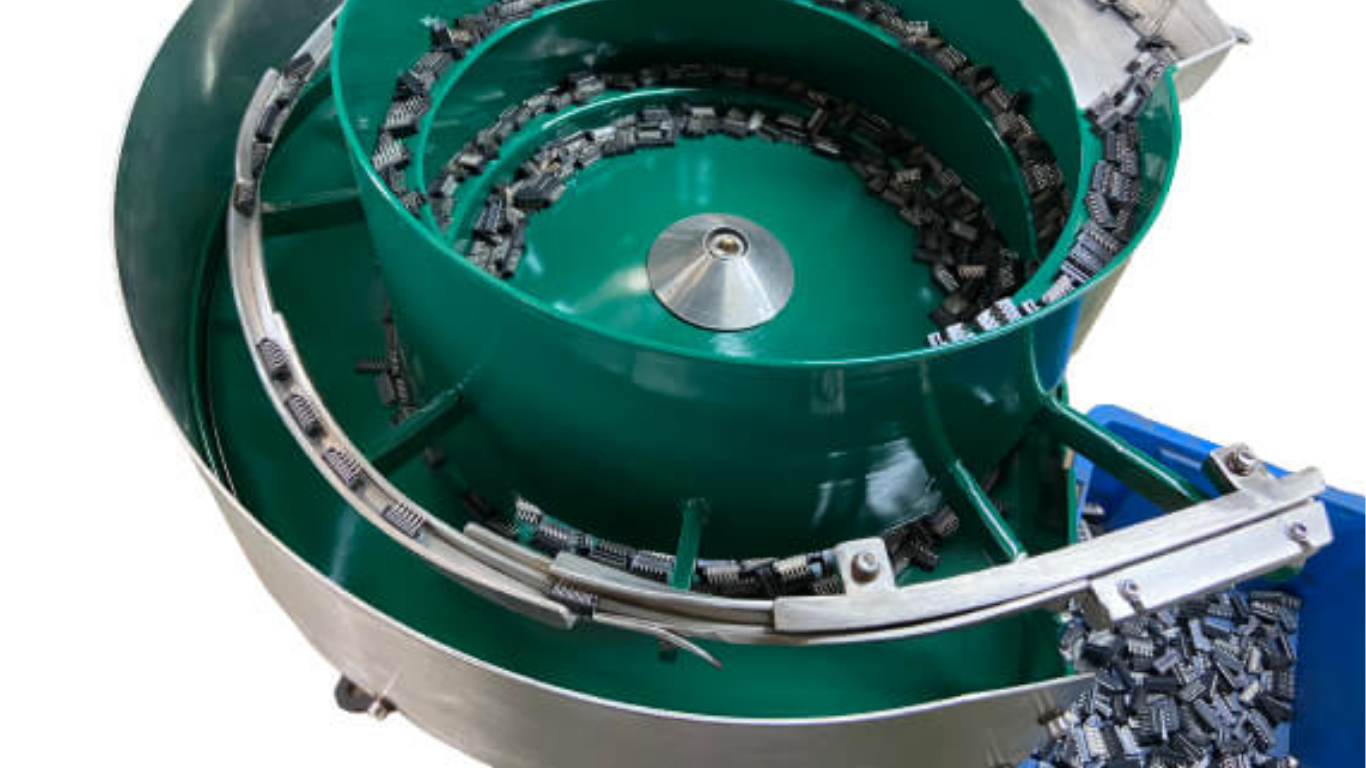

Nguyên lý cốt lõi khi thiết kế vành đai sắp xếp mâm rung

Vành đai sắp xếp vận hành dựa trên các nguyên lý vật lý và hình học cơ bản:

• Dựa vào trọng tâm linh kiện (Center of Gravity): Tận dụng sự mất cân bằng trọng lực để phôi sai tư thế tự rơi lại lòng mâm.
• Dựa vào biên dạng hình học: Tạo các gờ chặn và khe hở chỉ vừa đủ cho phôi nằm đúng chiều đi qua.
• Nguyên tắc loại bỏ nhẹ nhàng: Bẫy phôi sai chiều quay về lòng mâm mà không làm biến dạng hay trầy xước bề mặt.

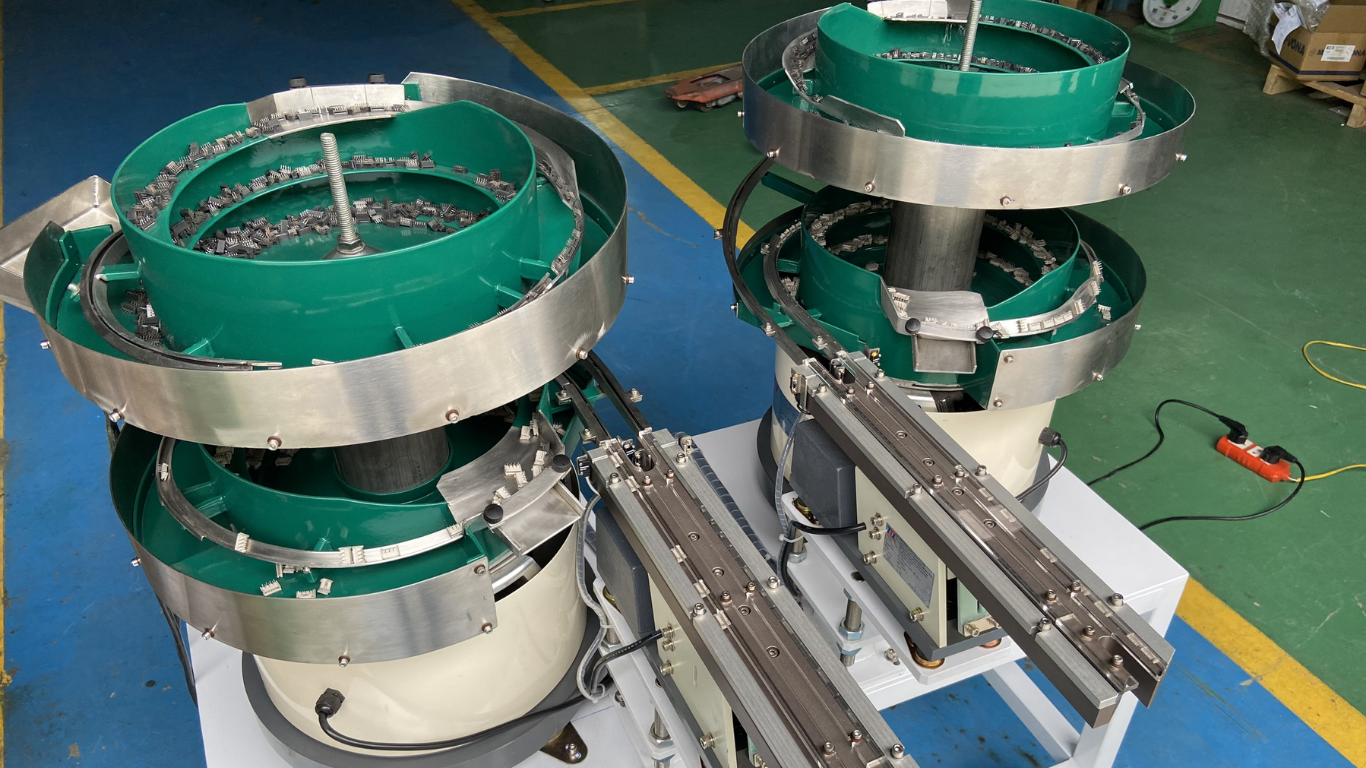

Các dạng cơ cấu bẫy phổ biến trong thiết kế vành đai sắp xếp

Tùy thuộc vào hình dáng phôi, kỹ sư sẽ áp dụng các dạng cơ cấu bẫy sau:

Bẫy hẹp đường chạy (Narrow Track)

• Thu hẹp độ rộng đường dẫn xoắn ốc.
• Chỉ cho 1 hàng phôi đi qua, loại bỏ tình trạng phôi đi hàng đôi.

Bẫy chiều cao (Wiper Gate)

• Giới hạn khoảng cách chiều cao đường chạy.
• Gạt các phôi bị chồng lấp hoặc đứng sai tư thế rơi xuống dưới.

Bẫy khe hở trọng lực (Drop Slot)

• Tạo khoảng trống nhỏ trên đường dẫn.
• Các chi tiết có đầu nặng sẽ tự động xoay hoặc rơi về đúng hướng chuẩn.

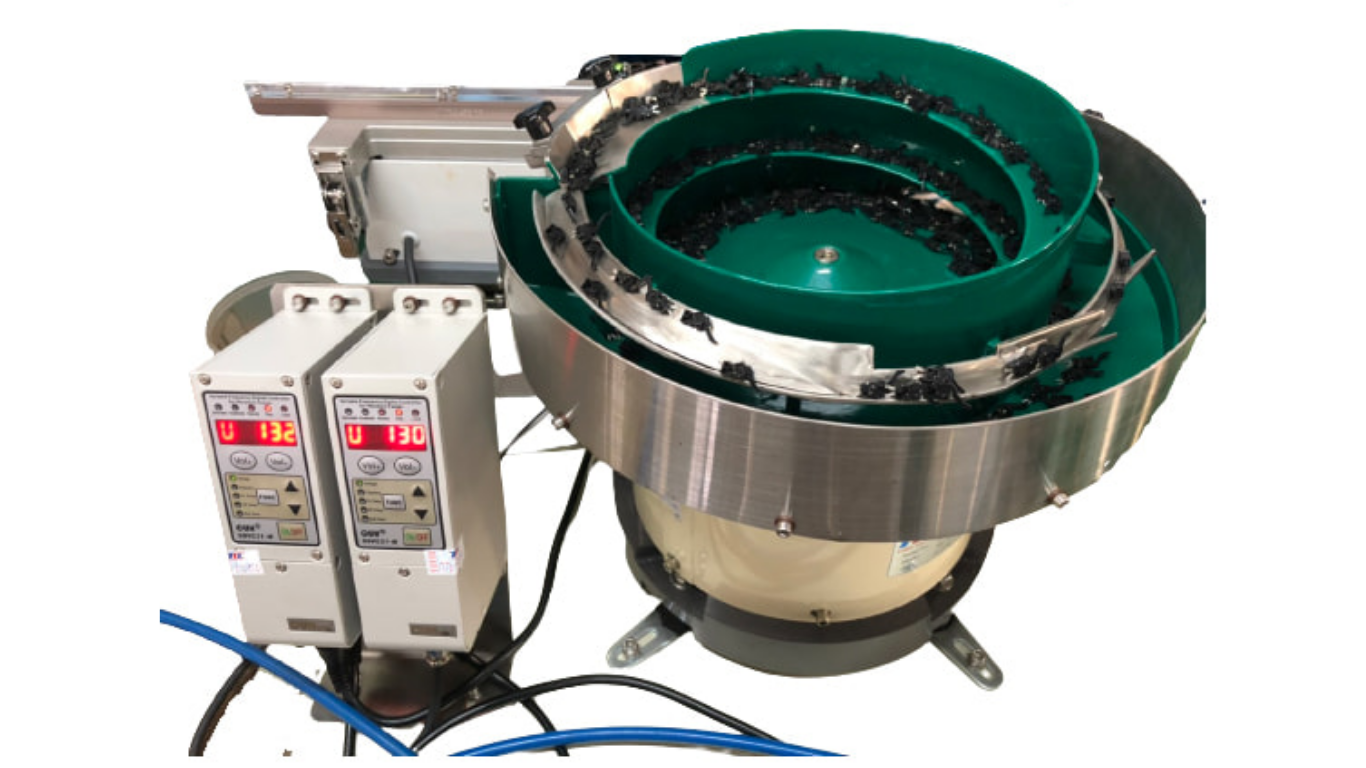

Quy trình 4 bước thiết kế vành đai sắp xếp chuẩn kỹ thuật

Quá trình chế tạo đường bẫy đòi hỏi sự tỉ mỉ qua 4 bước:

1. Phân tích phôi mẫu: Đo đạc kích thước 3D, xác định trọng tâm và tốc độ cấp (PPM).
2. Dựng mô hình 3D: Thiết kế đường chạy và mô phỏng hướng di chuyển của phôi trên phần mềm CAD.
3. Gia công chính xác: Sử dụng máy cắt Laser CNC hoặc phay 3D để tạo hình bẫy Inox.
4. Tinh chỉnh & Chạy thử: Mài giũa thủ công, kiểm tra chạy thử phôi thật và hiệu chỉnh góc nghiêng.

Những lỗi thường gặp khi thiết kế vành đai sắp xếp & cách khắc phục

Trong quá trình căn chỉnh tooling, kỹ sư thường gặp 3 sự cố chính:

• Kẹt phôi tại vị trí bẫy (Jamming): Do khe hở quá sát hoặc bề mặt cắt chưa được đánh bóng mịn.
• Phôi sai chiều vẫn lọt qua: Do gờ chặn chưa đủ cao hoặc lực rung quá mạnh làm phôi nảy qua bẫy.
• Tốc độ cấp phôi chậm: Do cơ cấu bẫy quá gắt, loại bỏ cả những phôi có khả năng tự điều chỉnh.

Kết luận

Nắm vững kỹ thuật thiết kế vành đai sắp xếp giúp mâm rung cấp phôi chính xác 100% và vận hành ổn định lâu dài.
