Thiết kế phễu rung theo yêu cầu: Tối ưu hóa cấp liệu

Trong bối cảnh sản xuất công nghiệp ngày càng đòi hỏi sự tự động hóa và hiệu quả, hệ thống cấp liệu đóng vai trò then chốt trong việc duy trì dòng chảy sản xuất liên tục. Trong đó, phễu rung (vibratory hopper) là một thành phần quan trọng, đảm bảo cung cấp vật liệu rời một cách ổn định và có kiểm soát. Tuy nhiên, với sự đa dạng của linh kiện và yêu cầu sản xuất khác nhau, thiết kế phễu rung theo yêu cầu trở thành một giải pháp tối ưu, mang lại hiệu suất vượt trội so với các phễu rung tiêu chuẩn.

บทความนี้ สวอเออร์ sẽ cung cấp thông tin toàn diện về quy trình và các yếu tố liên quan đến việc thiết kế phễu rung theo yêu cầu, giúp bạn hiểu rõ tại sao đây là lựa chọn thông minh cho doanh nghiệp của mình.

Tại sao cần thiết kế phễu rung theo yêu cầu?

Mỗi dây chuyền sản xuất đều có những đặc thù riêng về loại linh kiện, tốc độ cấp liệu, không gian lắp đặt và môi trường làm việc. Phễu rung tiêu chuẩn, được sản xuất hàng loạt với thiết kế chung, thường không thể đáp ứng hoàn hảo tất cả các yêu cầu này, dẫn đến những hạn chế như:

• Khó khăn trong việc xử lý linh kiện đặc biệt: Các linh kiện có hình dạng phức tạp, kích thước siêu nhỏ hoặc quá lớn, dễ vỡ hoặc có độ bám dính cao có thể gây tắc nghẽn hoặc không được cấp liệu hiệu quả bởi phễu rung tiêu chuẩn.
• Hiệu suất cấp liệu không tối ưu: Tốc độ cấp liệu không đạt yêu cầu, dòng chảy vật liệu không ổn định, ảnh hưởng đến năng suất chung của dây chuyền.
• Lãng phí không gian: Phễu rung tiêu chuẩn có thể không phù hợp với không gian lắp đặt hiện có, gây khó khăn trong việc tích hợp vào hệ thống.

Phễu rung thiết kế riêng ra đời để giải quyết những hạn chế này, mang lại những lợi ích thiết thực:

• Tối ưu hóa hiệu suất cấp liệu: Thiết kế được điều chỉnh chính xác để phù hợp với đặc tính của linh kiện, đảm bảo dòng chảy ổn định và tốc độ cấp liệu mong muốn.
• Giảm thiểu tắc nghẽn: Các yếu tố hỗ trợ dòng chảy như vách ngăn, bộ khuấy, lớp phủ đặc biệt được tích hợp để ngăn ngừa tình trạng tắc nghẽn vật liệu.
• Phù hợp không gian: Kích thước và hình dạng phễu được thiết kế để tận dụng tối đa không gian lắp đặt hiện có.

Quy trình thiết kế phễu rung theo yêu cầu

Quá trình thiết kế phễu rung theo yêu cầu thường trải qua các bước sau:

Bước 1: Thu thập yêu cầu và phân tích linh kiện

Đây là bước quan trọng nhất để đảm bảo phễu rung được thiết kế đúng mục đích. Nhà thiết kế sẽ thu thập thông tin chi tiết về:

• Thông tin chi tiết về linh kiện: Kích thước (dài, rộng, cao), hình dạng (tròn, vuông, phức tạp…), vật liệu (kim loại, nhựa, bột…), trọng lượng, độ nhạy cảm (dễ vỡ, trầy xước), độ bám dính.
• Tốc độ cấp liệu và năng suất mong muốn: Số lượng linh kiện cần được cấp trong một đơn vị thời gian (ví dụ: linh kiện/phút).
• Yêu cầu về không gian lắp đặt và tích hợp với hệ thống hiện có: Kích thước tối đa của phễu, vị trí kết nối với các thiết bị khác.
• สภาพแวดล้อมการทำงาน : Mức độ bụi, độ ẩm, nhiệt độ có thể ảnh hưởng đến vật liệu chế tạo và thiết kế phễu.

Bước 2: Lên ý tưởng và thiết kế sơ bộ

Dựa trên thông tin thu thập, nhà thiết kế sẽ:

• Lựa chọn hình dạng phễu phù hợp: Hình tròn thường được sử dụng cho các linh kiện nhỏ, hình chữ nhật cho các linh kiện dẹt hoặc dài, hình nón cho các vật liệu dạng bột hoặc hạt.
• Xác định kích thước và góc nghiêng tối ưu: Để đảm bảo vật liệu chảy xuống một cách tự nhiên và ổn định.
• Thiết kế các yếu tố hỗ trợ dòng chảy: Vách ngăn để điều hướng vật liệu, bộ khuấy cơ học hoặc khí nén để phá vỡ sự kết dính, lớp phủ đặc biệt (ví dụ: Teflon) để giảm ma sát.
• Lựa chọn bộ rung phù hợp: Bộ rung điện từ thường cho độ chính xác cao, bộ rung khí nén cho lực rung mạnh mẽ hơn. Vị trí lắp đặt bộ rung cũng được tính toán để tối ưu hóa hiệu quả rung.

Bước 3: Mô phỏng và kiểm tra thiết kế (tùy chọn)

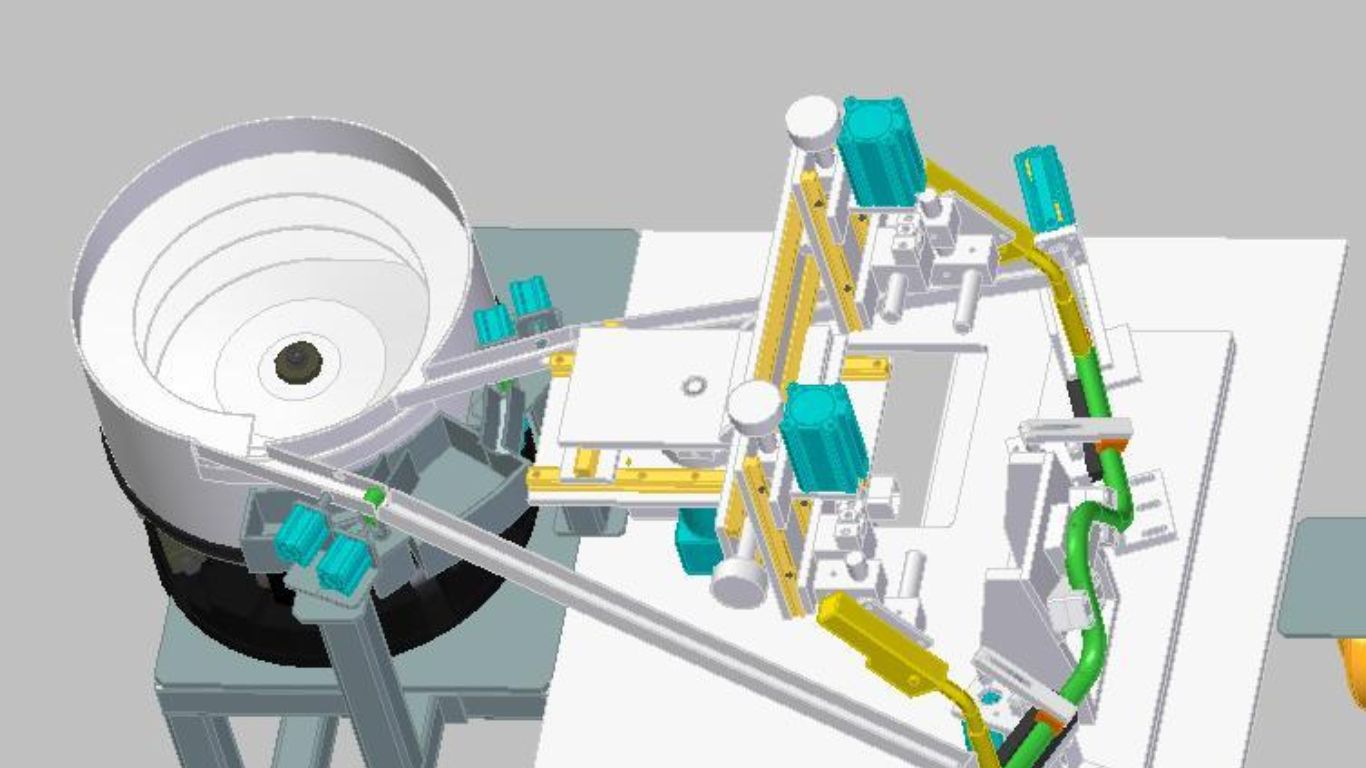

Sử dụng phần mềm CAD/CAM để tạo mô hình 3D của phễu rung. Mô phỏng dòng chảy của linh kiện giúp dự đoán hiệu suất, phát hiện các vấn đề tiềm ẩn (ví dụ: điểm nghẽn) và điều chỉnh thiết kế trước khi chế tạo.

Bước 4: Chế tạo và lắp ráp

Lựa chọn vật liệu chế tạo phù hợp (thép không gỉ cho độ bền và vệ sinh, thép carbon cho chi phí thấp hơn), tiến hành gia công các bộ phận và lắp ráp theo bản vẽ thiết kế. Kiểm tra chất lượng sau khi chế tạo để đảm bảo độ chính xác và độ bền.

Bước 5: Thử nghiệm và điều chỉnh

Thử nghiệm phễu rung với linh kiện thực tế trong điều kiện vận hành mô phỏng. Điều chỉnh tần số và biên độ rung để đạt được tốc độ cấp liệu và dòng chảy tối ưu. Tinh chỉnh các yếu tố thiết kế (ví dụ: vị trí vách ngăn) nếu cần thiết.

Các yếu tố quan trọng ảnh hưởng đến thiết kế phễu rung theo yêu cầu

Hiệu quả của phễu rung thiết kế riêng phụ thuộc vào việc xem xét kỹ lưỡng các yếu tố sau:

• Đặc tính của linh kiện: Hình dạng, kích thước, trọng lượng, độ bám dính, độ giòn đều ảnh hưởng đến thiết kế hình dạng phễu, góc nghiêng và các yếu tố hỗ trợ dòng chảy.
• Yêu cầu về dòng chảy: Tốc độ cấp liệu, tính liên tục của dòng chảy và yêu cầu ngăn ngừa tắc nghẽn sẽ quyết định kích thước cửa xả, thiết kế bên trong phễu và lựa chọn bộ rung.
• Loại bộ rung: Lựa chọn bộ rung có lực và tần số phù hợp với kích thước phễu và đặc tính của vật liệu.
• Vật liệu chế tạo phễu: Cần đảm bảo độ bền, khả năng chống mài mòn và đáp ứng các yêu cầu vệ sinh (đặc biệt trong ngành thực phẩm và dược phẩm).
• Không gian lắp đặt: Kích thước và hình dạng phễu phải phù hợp với không gian có sẵn trong dây chuyền sản xuất.
• งบประมาณ: Chi phí thiết kế và chế tạo cần được cân nhắc để đưa ra giải pháp phù hợp.

Lựa chọn đơn vị thiết kế và chế tạo phễu rung theo yêu cầu

Để đảm bảo phễu rung được thiết kế và chế tạo chất lượng, việc lựa chọn đơn vị cung cấp dịch vụ uy tín là rất quan trọng. Hãy xem xét các yếu tố sau:

• Kinh nghiệm và chuyên môn: Nhà cung cấp có kinh nghiệm trong việc thiết kế phễu rung cho các ứng dụng tương tự sẽ có kiến thức và kỹ năng để đưa ra giải pháp hiệu quả.
• Khả năng tùy chỉnh: Đảm bảo nhà cung cấp có khả năng đáp ứng các yêu cầu thiết kế đặc biệt của bạn.
• Quy trình thiết kế và chế tạo chuyên nghiệp: Quy trình rõ ràng, sử dụng phần mềm thiết kế hiện đại và có hệ thống kiểm soát chất lượng nghiêm ngặt.
• Chất lượng sản phẩm và dịch vụ hỗ trợ sau bán hàng: Tham khảo các dự án đã thực hiện, đánh giá của khách hàng và chính sách bảo hành, hỗ trợ kỹ thuật.
• Thời gian giao hàng và chi phí: So sánh thời gian giao hàng và chi phí giữa các nhà cung cấp khác nhau.

สรุป:

Thiết kế phễu rung theo yêu cầu không chỉ là một giải pháp kỹ thuật mà còn là một chiến lược đầu tư thông minh để tối ưu hóa hệ thống cấp liệu tự động, nâng cao hiệu suất sản xuất và giảm thiểu các vấn đề phát sinh trong quá trình vận hành. Bằng cách hiểu rõ quy trình thiết kế và các yếu tố quan trọng, bạn có thể đưa ra quyết định sáng suốt và lựa chọn được đối tác phù hợp để tạo ra chiếc phễu rung hoàn hảo cho nhu cầu sản xuất riêng biệt của mình.

Bạn đang tìm kiếm giải pháp phễu rung được thiết kế riêng để tối ưu hóa dây chuyền sản xuất của mình? Hãy liên hệ ngay với สวอเออร์ để được tư vấn và thiết kế phễu rung phù hợp với nhu cầu cụ thể của bạn!
