Malay Thiết kế bậc thang cấp phôi (Step Plate Tooling) là yếu tố kỹ thuật quan trọng nhất. Nó quyết định hiệu suất của máy Step Feeder. Khuôn bậc thang không chỉ nâng phôi. Nó còn thực hiện chức năng sàng lọc và định hướng 80% phôi. Việc này diễn ra ngay trong quá trình nâng.
Vấn đề cốt lõi: Thiết kế khuôn bậc thang khác gì máng rung truyền thống? Thông số hình học nào cần tính toán chính xác? Bài viết này สวอเออร์ phân tích 3 nguyên tắc thiết kế khuôn.

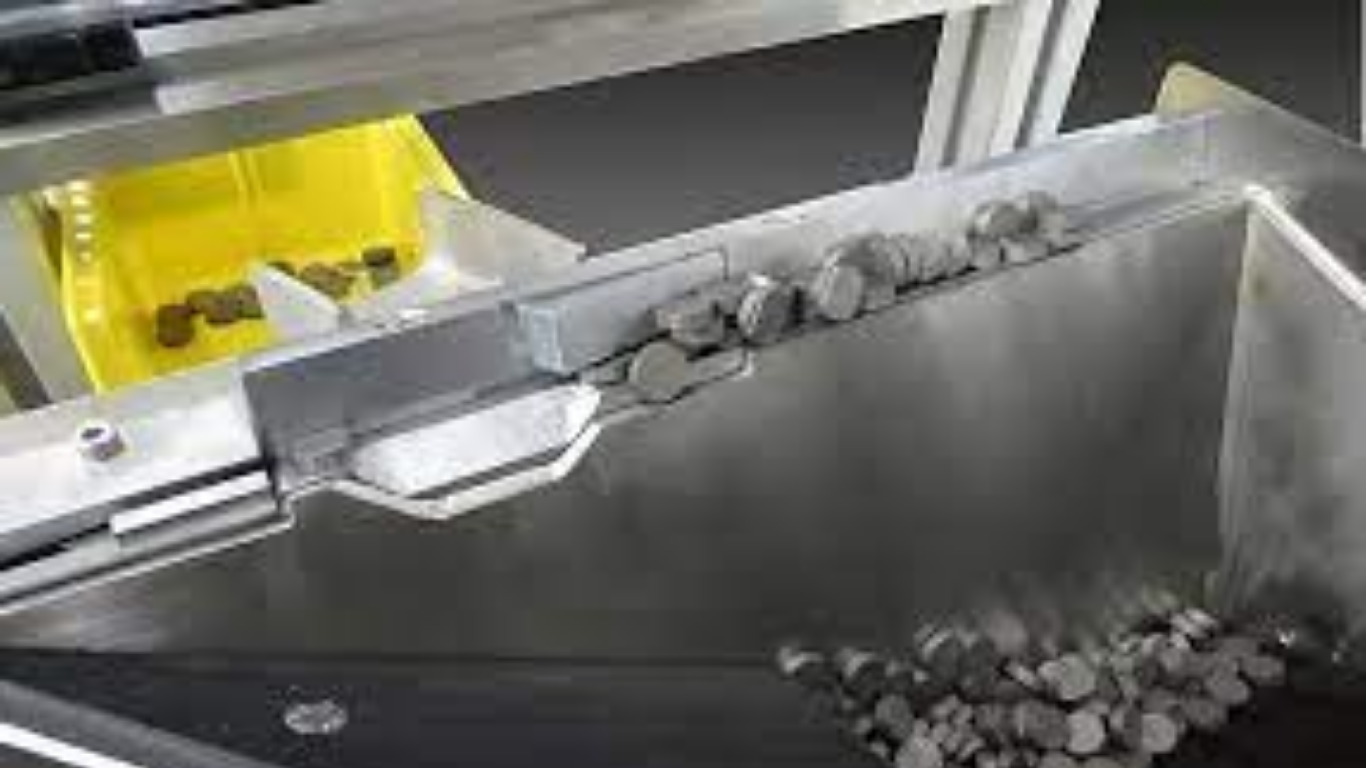

3 Nguyên tắc thiết kế hình học cốt lõi
Thiết kế khuôn dựa trên sự tương tác giữa phôi và bề mặt:
1. Thiết kế rãnh định vị:
- Mục đích: Tạo ra các rãnh, đường cong, hoặc khe hở chính xác. Chúng vừa vặn với hình dạng của chi tiết.
- Hiệu quả: Buộc chi tiết phải nằm theo một hướng duy nhất. Ví dụ: Rãnh giữ phần mũ vít, để đầu vít hướng về phía trước.
2. Góc nghiêng và đai sàng lọc:
- Mục đích: Tận dụng trọng lực. Loại bỏ các chi tiết thừa hoặc bị xếp chồng.
- Hiệu quả: Góc nghiêng khiến chi tiết dư thừa trượt khỏi bề mặt. Chúng rơi xuống dưới. Chỉ giữ lại chi tiết được định hướng chính xác.
3. Cơ chế bẫy và đẩy:
- Mục đích: Sử dụng các “bẫy” hoặc “chốt” cơ khí nhỏ. Giữ chặt chi tiết ở vị trí đúng (Trap).
- Hiệu quả: Chỉ nhả chi tiết ra khi bậc thang đạt đến đỉnh cao nhất. Cơ cấu đẩy (Pusher) sau đó hoạt động.

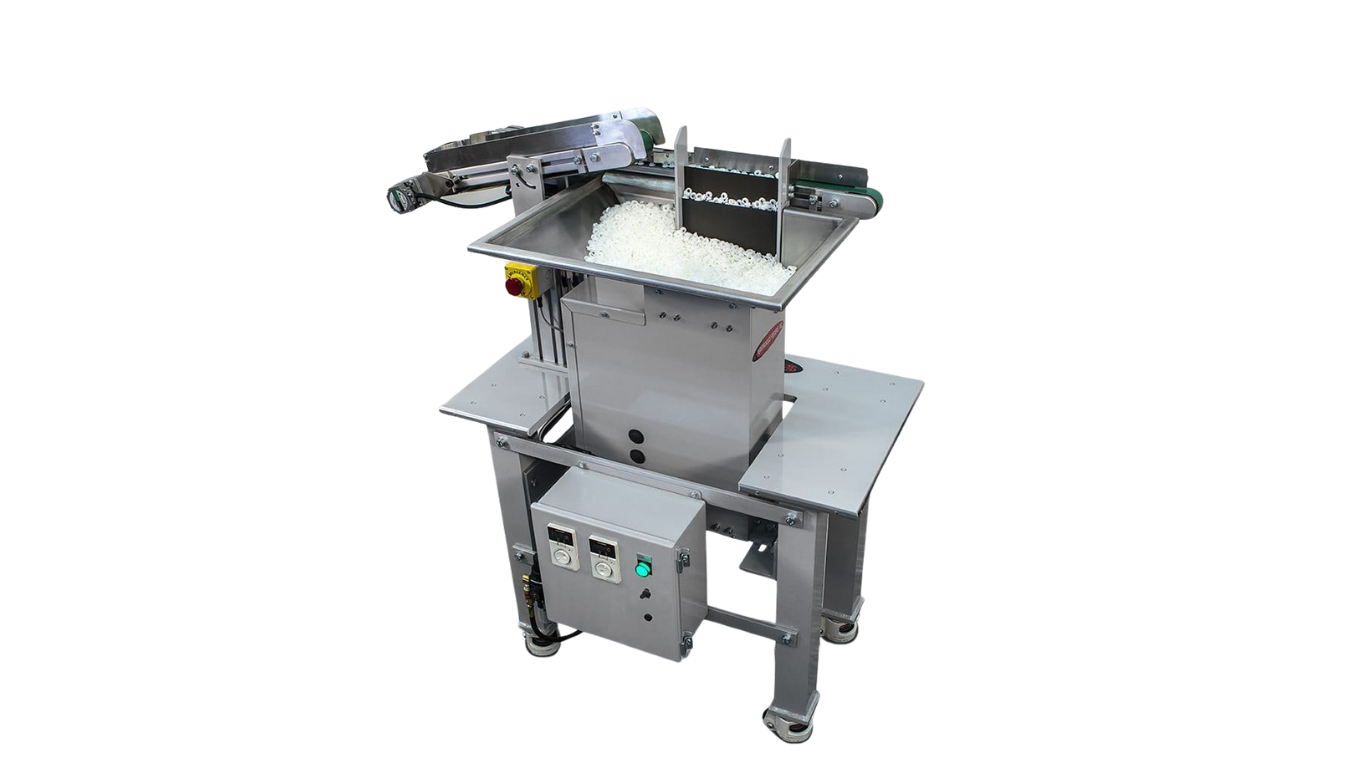

Ảnh hưởng của thiết kế đến hiệu suất cấp phôi
Đầu tư vào khuôn bậc thang chất lượng mang lại nhiều lợi ích:
1. Tối đa hóa tỷ lệ sắp xếp thành công:
- Thiết kế chính xác giúp tỷ lệ định hướng phôi đạt gần 100% ngay trên bậc thang.
2. Xử lý chi tiết có lỗ hoặc độ lệch trọng tâm:
- Khuôn được thiết kế để giữ các chi tiết phức tạp.
- Không để các đặc điểm vật lý ảnh hưởng đến việc định hướng.
3. Giảm thiểu tắc nghẽn:
- Các khe hở và góc thoát phôi được tính toán cẩn thận.
- Đảm bảo chi tiết không bị mắc kẹt khi rơi xuống hoặc khi chuyển tiếp.

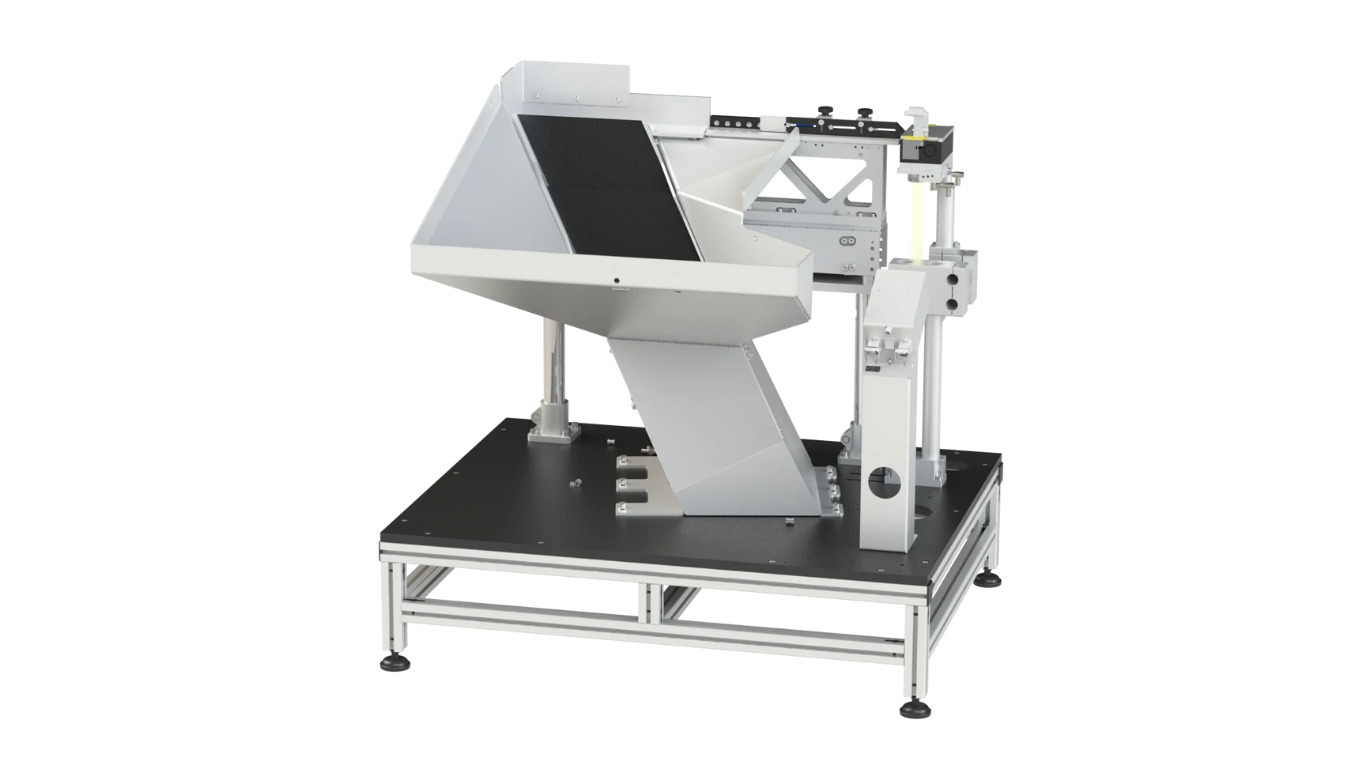

Quy trình thiết kế bậc thang tùy chỉnh
Các bước để tạo ra một thiết kế bậc thang tối ưu:
1. Phân tích hình dạng phôi:
- Sử dụng bản vẽ 2D/3D của chi tiết.
- Xác định trọng tâm, các mặt đối xứng, và mặt ưu tiên.
2. Thiết kế khuôn 3D mô phỏng:
- Dùng phần mềm CAD.
- Mô phỏng tương tác giữa chi tiết và bề mặt bậc thang trước khi chế tạo.
3. Chế tạo và gia công chính xác:
- Sử dụng công nghệ CNC (Computer Numerical Control).
- Gia công các chi tiết khuôn bậc thang với độ chính xác vật lý cao nhất.
สรุป:
Thiết kế bậc thang cấp phôi là sự kết hợp giữa hình học và cơ khí. Đây là chìa khóa để đảm bảo tỷ lệ sắp xếp thành công. Đặc biệt với chi tiết lớn, nặng hoặc phức tạp.
Chi tiết của bạn có hình dạng phức tạp hoặc trọng lượng lớn?
👉 Đừng để máy cấp phôi chung chung làm giảm hiệu suất. Liên hệ สวอเออร์ ngay! Chúng tôi chuyên thiết kế và gia công khuôn bậc thang tùy chỉnh (100%) với độ chính xác CNC. Đảm bảo định hướng phôi hoàn hảo cho dây chuyền của bạn.
