Nguyên lý hoạt động phễu rung: Hiểu đúng để tối ưu sản xuất tự động

Trong các hệ thống tự động hóa hiện đại, phễu rung đóng vai trò thiết yếu trong việc cấp liệu một cách chính xác và liên tục. Đây là thiết bị chuyên dùng để định hướng và đưa linh kiện về đúng vị trí cho các công đoạn lắp ráp, kiểm tra hoặc đóng gói tiếp theo.

Phễu rung được sử dụng rộng rãi trong các ngành: điện tử, y tế, thực phẩm, bao bì, cơ khí,… giúp tối ưu hóa năng suất và giảm thiểu nhân công.

สารบัญ

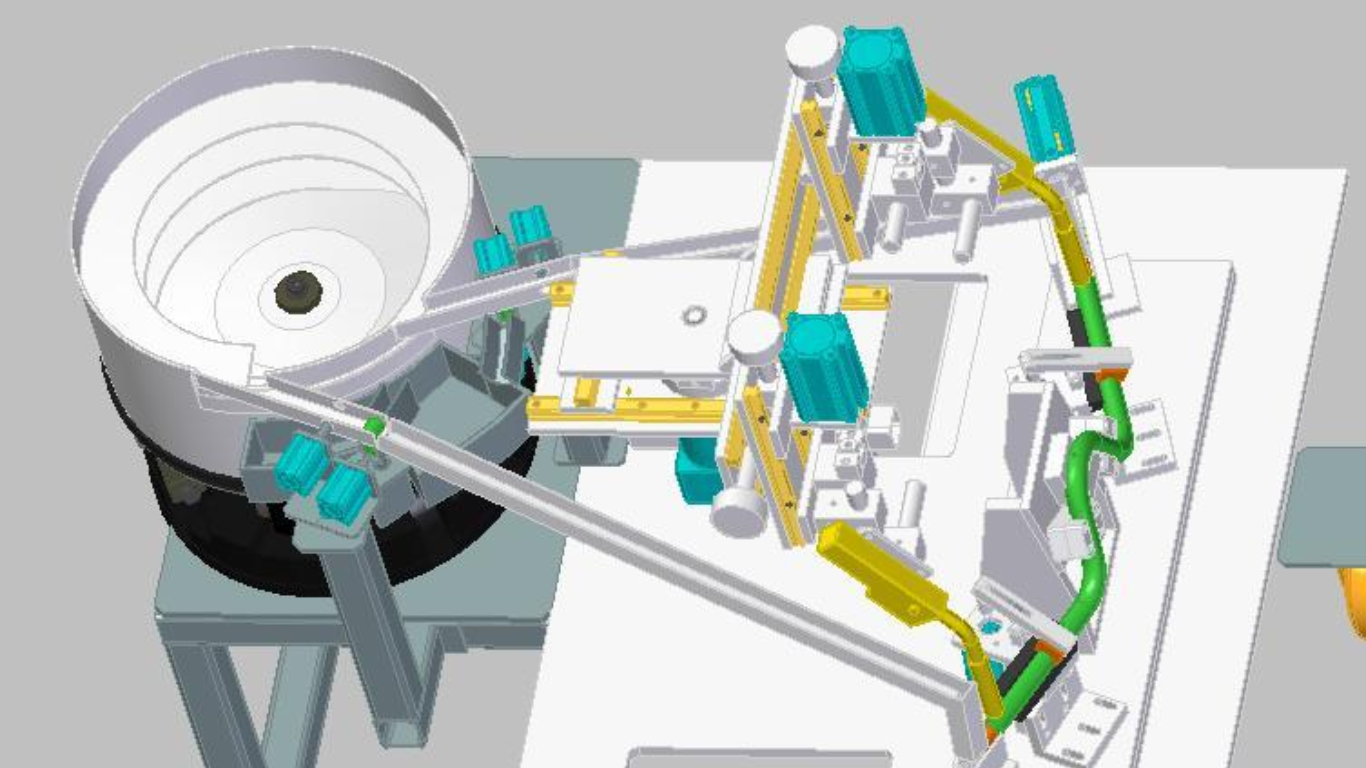

Cấu tạo cơ bản của phễu rung

Một phễu rung tiêu chuẩn thường bao gồm các bộ phận chính:

ตัวกรวย: Có thể là hình tròn hoặc tuyến tính, nơi chứa linh kiện cần cấp.
Đế rung (động cơ rung hoặc bộ điện từ): Tạo rung động để di chuyển linh kiện.
Lò xo đàn hồi: Truyền và duy trì dao động từ đế rung lên thân phễu.
ตัวควบคุมการสั่นสะเทือน: Tùy chỉnh biên độ và tần số rung phù hợp với từng loại sản phẩm.

Các thành phần này phối hợp với nhau để tạo nên một hệ thống cấp liệu chính xác, ổn định và đáng tin cậy.

Nguyên lý hoạt động phễu rung

1. Cơ chế rung dao động

Phễu rung hoạt động dựa trên nguyên lý dao động điều hướng. Khi đế rung tạo ra dao động, lực rung được truyền qua lò xo tới thân phễu, khiến linh kiện di chuyển dọc theo máng dẫn trong phễu theo hướng định sẵn – thường là dạng xoắn ốc (với phễu tròn) hoặc đường thẳng (với phễu tuyến tính).

2. Di chuyển có kiểm soát

Chuyển động của linh kiện không phải do trọng lực, mà do dao động cưỡng bức kết hợp với ma sát định hướng, đảm bảo các chi tiết không va chạm mạnh, giúp kiểm soát chính xác hướng đi và vị trí linh kiện.

3. Điều chỉnh linh hoạt

Tần số và biên độ rung có thể được điều chỉnh để phù hợp với kích thước, trọng lượng và độ nhạy của từng loại linh kiện. Điều này giúp phễu rung có thể xử lý được đa dạng vật liệu – từ nhựa, kim loại đến thủy tinh,…

Các loại phễu rung và nguyên lý hoạt động riêng

Phễu rung tròn (Vibratory Bowl Feeder)

หลักการทำงาน: Linh kiện được rung di chuyển theo đường xoắn ốc từ dưới lên trên thành phễu.
แอปพลิเคชัน: Sắp xếp, định hướng chi tiết như ốc vít, nắp chai, linh kiện nhỏ.
ข้อได้เปรียบ: Định hướng chính xác, tiết kiệm không gian.

Phễu rung tuyến tính (Linear Feeder)

หลักการทำงาน: Linh kiện di chuyển theo đường thẳng từ phễu đến vị trí gắp/lắp ráp.
แอปพลิเคชัน: Dẫn phôi đến robot, camera hoặc tay gắp.
ข้อได้เปรียบ: Cấp liệu liên tục, dễ tích hợp trong dây chuyền.

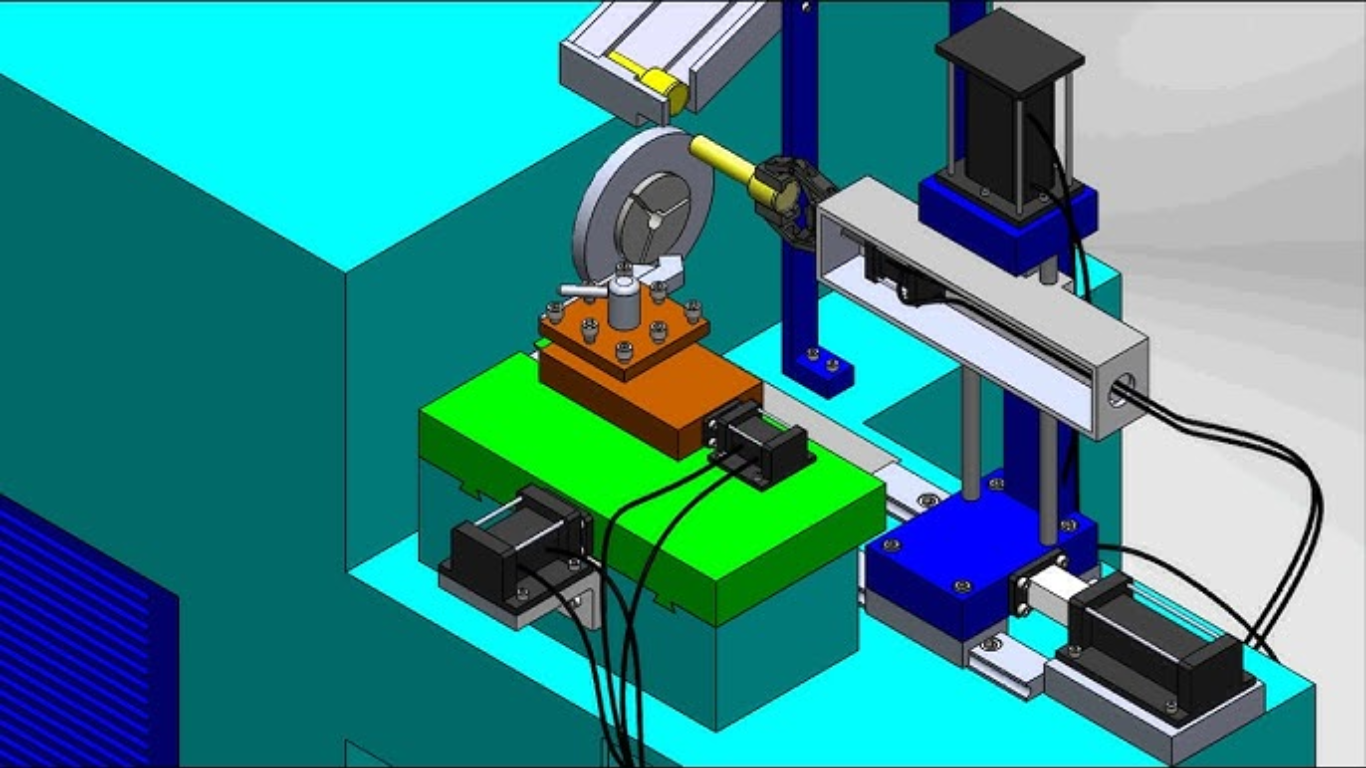

Yếu tố ảnh hưởng đến hiệu quả hoạt động phễu rung

Kích thước và trọng lượng linh kiện: Linh kiện quá nhỏ hoặc quá lớn đều cần điều chỉnh rung phù hợp.
Tần số và biên độ rung: Điều chỉnh không đúng có thể khiến linh kiện văng ra ngoài hoặc không di chuyển.
Vật liệu và cấu tạo máng dẫn: Ảnh hưởng đến ma sát và hướng di chuyển của linh kiện.
สภาพแวดล้อมการทำงาน : Bụi, rung động từ thiết bị khác hoặc nhiệt độ cao có thể gây nhiễu tín hiệu rung.

Ứng dụng thực tế của nguyên lý phễu rung

Phễu rung được sử dụng trong rất nhiều công đoạn sản xuất như:

Phân loại ốc vít trong sản xuất cơ khí
Cấp nắp chai cho dây chuyền đóng gói tự động
Cấp linh kiện điện tử cho robot lắp ráp
Dẫn viên nén, linh kiện y tế đến camera kiểm tra

Khi kết hợp với robot gắp, băng tải, hệ thống kiểm tra bằng camera CCD, phễu rung trở thành bộ phận không thể thiếu để tạo nên dây chuyền sản xuất tự động hoàn chỉnh.

สรุป

Hiểu rõ nguyên lý hoạt động của phễu rung sẽ giúp doanh nghiệp tối ưu hóa lựa chọn thiết bị cấp liệu phù hợp với từng loại sản phẩm và yêu cầu kỹ thuật. Từ đó, nâng cao hiệu quả sản xuất, giảm thiểu chi phí và tăng tính ổn định cho dây chuyền. Bạn đang cần tư vấn lựa chọn phễu rung phù hợp? Hãy liên hệ ngay สวอเออร์ เวียดนาม để được hỗ trợ thiết kế, tích hợp và bảo trì hệ thống cấp liệu chuyên nghiệp!
