Nguyên lý cấp liệu của mâm rung: Giải mã bí mật phôi tự “leo dốc”

Trong các dây chuyền đóng gói và lắp ráp tự động hóa hiện đại, chúng ta rất dễ bắt gặp một hình ảnh thú vị. Đó là các hạt phôi liệu như ốc vít, nắp chai, hay linh kiện điện tử tự động nối đuôi nhau “leo dốc” chạy ra cửa xả một cách ngăn nắp.

Tại sao một thiết bị cơ khí chỉ đứng yên và rung lắc tại chỗ lại có thể đẩy sản phẩm di chuyển đi lên ngược chiều trọng lực? Cơ chế chuyển động nào đang ẩn giấu đằng sau hệ thống cấp phôi tự động này?

Hiểu rõ nguyên lý cấp liệu của mâm rung sẽ giúp các kỹ sư thiết kế và quản lý sản xuất làm chủ thiết bị. Từ đó, bạn có thể dễ dàng tinh chỉnh tốc độ xả liệu và xử lý nhanh các sự cố nghẽn kẹt dòng phôi tại phân xưởng. Hãy cùng สวอเออร์ giải mã chi tiết cơ chế vận hành này qua bài viết dưới đây.

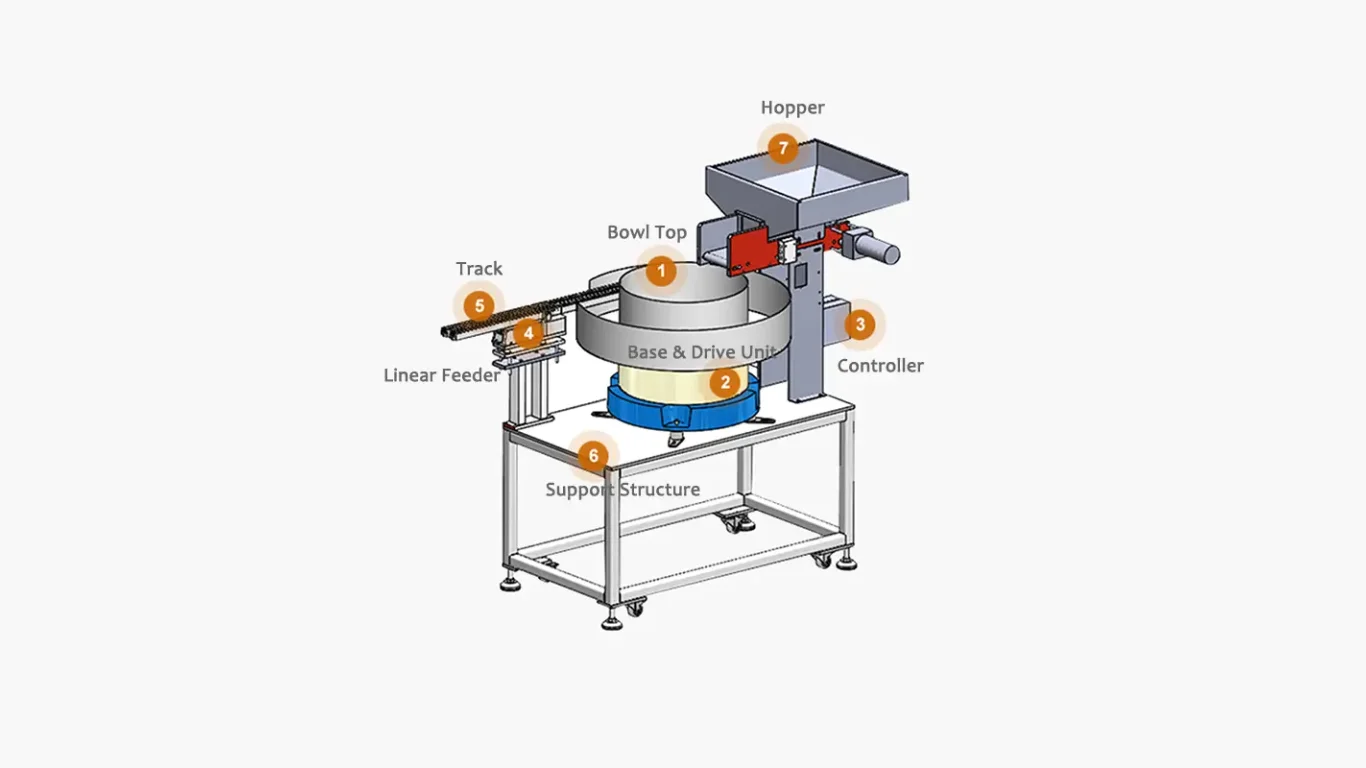

Cấu tạo cốt lõi tạo nên nguyên lý cấp liệu của mâm rung

Để hiểu được cách thức vận hành của dòng máy này, trước hết chúng ta cần điểm qua 4 bộ phận cốt lõi tham gia vào quá trình chuyển dịch động năng:

• Lòng bát rung (Bowl): Đây là nơi chứa phôi thô đổ đống. Bên trong lòng bát được thiết kế các đường chạy xoắn ốc dốc dần lên phía vách bát để dẫn phôi ra ngoài.
• Bộ khối nguồn rung (Drive Unit): Bộ phận này nằm dưới đáy bệ máy. Nó bao gồm nam điện từ (cuộn hút) và phần ứng tạo ra lực hút xung từ trường biến thiên liên tục.
• Hệ thống lò xo lá (Leaf Springs): Đây là các thanh lò xo đàn hồi bằng thép đặc chủng. Chúng được gá nghiêng một góc chuẩn xác để kết nối giữa bệ đế máy cố định và lòng bát rung động.
• Bộ điều khiển kỹ thuật số (Controller): Thiết bị đóng vai trò điều chỉnh tần số và điện áp dòng điện đầu vào nhằm kiểm soát biên độ xung lực của mâm máy.

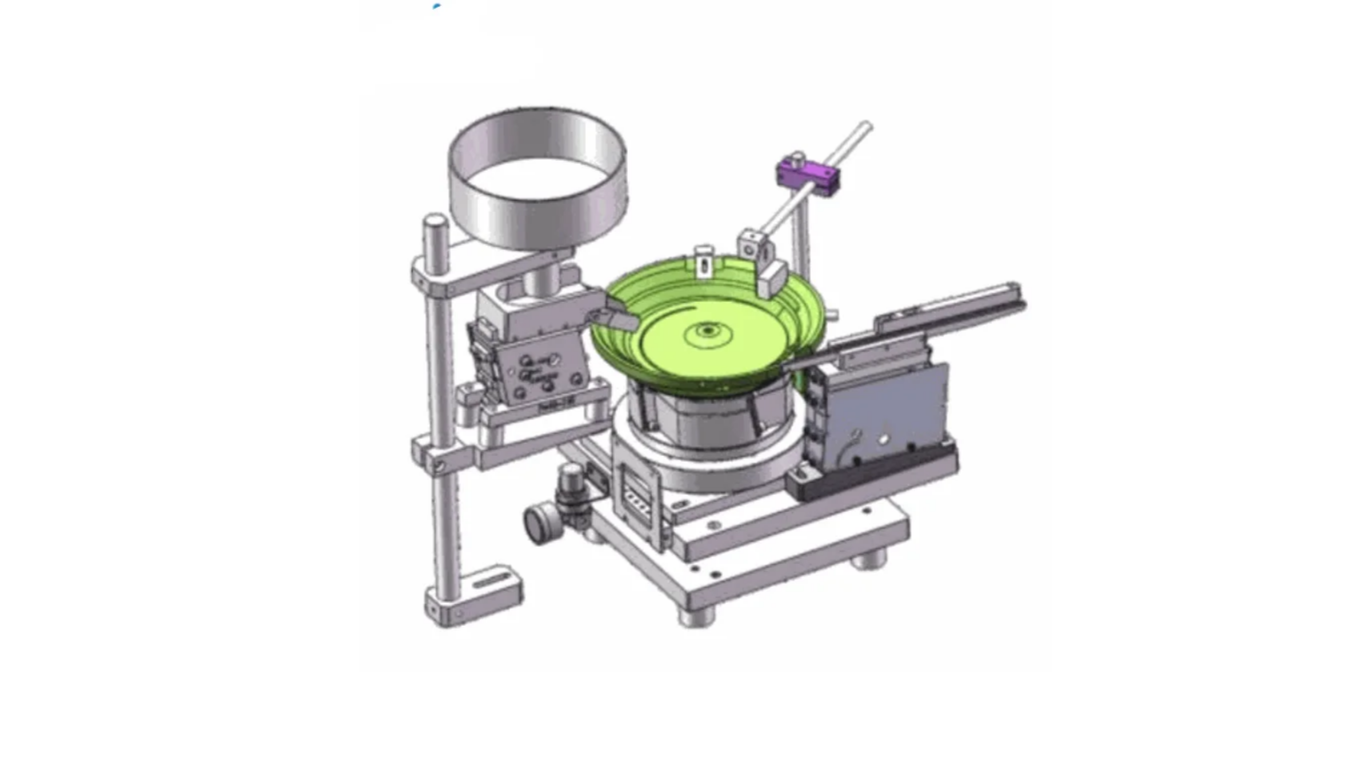

Phân tích chi tiết nguyên lý cấp liệu của mâm rung

Bản chất của nguyên lý cấp liệu của mâm rung là quá trình biến đổi năng lượng điện từ thành động năng tịnh tiến. Chu kỳ chuyển động này diễn ra khép kín qua 3 giai đoạn động lực học siêu tốc:

Giai đoạn 1: Chuyển hóa điện từ sang cơ năng xoắn dọc

Khi dòng điện xoay chiều đi qua bộ điều khiển vào cuộn dây đồng của nam điện từ, một lực hút từ trường sẽ được sinh ra. Lực này bật và tắt liên tục theo tần số của dòng điện, tạo ra lực hút phần ứng xuống theo phương thẳng đứng với tần số cực cao (thường từ 50Hz đến 100Hz).

Giai đoạn 2: Vai trò quyết định của hệ thống lò xo lá đặt nghiêng

Do các lá lò xo kết nối được gá đặt nghiêng một góc cố định (thường từ $15^\circ$ đến $20^\circ$ so với phương thẳng đứng), lòng bát sẽ không bị hút sụt xuống đơn thuần. Góc nghiêng này ép lòng bát phải dịch chuyển vừa đi xuống, vừa xoay nhẹ quanh trục đứng.

Khi lực từ trường ngắt đi trong một phần vài mươi giây, lực đàn hồi tích tụ của hệ thống lò xo lá lập tức giải phóng. Lò xo đẩy lòng bát bật ngược trở lại vị trí cũ theo một quỹ đạo hình parabol (vừa đi lên trên, vừa tiến về phía trước).

Giai đoạn 3: Hành vi “vi ném” liên tục của phôi liệu

Nhờ chuyển động parabol của lòng bát, phôi liệu nằm trên đường chạy sẽ phản ứng theo cơ chế vật lý đặc biệt:

• Khi lòng bát tiến lên: Mặt sàn đường chạy dịch chuyển nhanh lên phía trước và hướng lên trên. Lực ma sát bề mặt sẽ kéo hạt phôi dịch chuyển tịnh tiến theo cùng hướng.
• Khi lòng bát lùi xuống: Lòng bát đổi hướng đột ngột đi xuống và lùi về sau với gia tốc cực lớn. Do lực quán tính, hạt phôi không rơi xuống ngay mà bị bắn nhẹ lên không trung. Chúng rời khỏi mặt sàn đường chạy một khoảng dung sai siêu nhỏ.
• Khi phôi tiếp đất: Hạt phôi rơi tự do theo phương thẳng đứng và đáp vào một vị trí mới nằm dịch về phía trước trên đường chạy xoắn ốc.

Chu kỳ “tiến – ném – tiếp đất” này lặp lại hàng nghìn lần mỗi phút. Nó tạo ra một ảo giác thị giác giống như phôi liệu đang tự “bò” hoặc lướt liên tục lên dốc một cách mượt mà.

Nguyên lý định hướng phôi liệu tại cửa xả (Tooling)

Mâm rung công nghiệp không chỉ có nhiệm vụ đẩy phôi đi lên, mà mục tiêu tối thượng là phải phân loại và định hướng tư thế của phôi. Khâu này ứng dụng nguyên lý bẫy cơ khí hình học 3D:

Dựa trên cấu trúc trọng tâm hình học đặc trưng của chính hạt phôi (ví dụ: bu lông có đầu nặng đuôi nhẹ, nắp chai có mặt rỗng và mặt phẳng…). Khi dòng phôi nối đuôi nhau lướt qua các trạm bẫy được “may đo” sẵn (như bẫy khoét vách, bẫy hẹp đường chạy, bẫy gạt lật), những hạt nằm sai tư thế sẽ bị mất thăng bằng. Chúng tự động rơi trở lại lòng bát để bắt đầu lại chu kỳ leo dốc. Chỉ những hạt phôi nằm đúng 100% hướng yêu cầu mới có thể vượt qua các trạm bẫy để đi tiếp ra đường ray cửa xả.

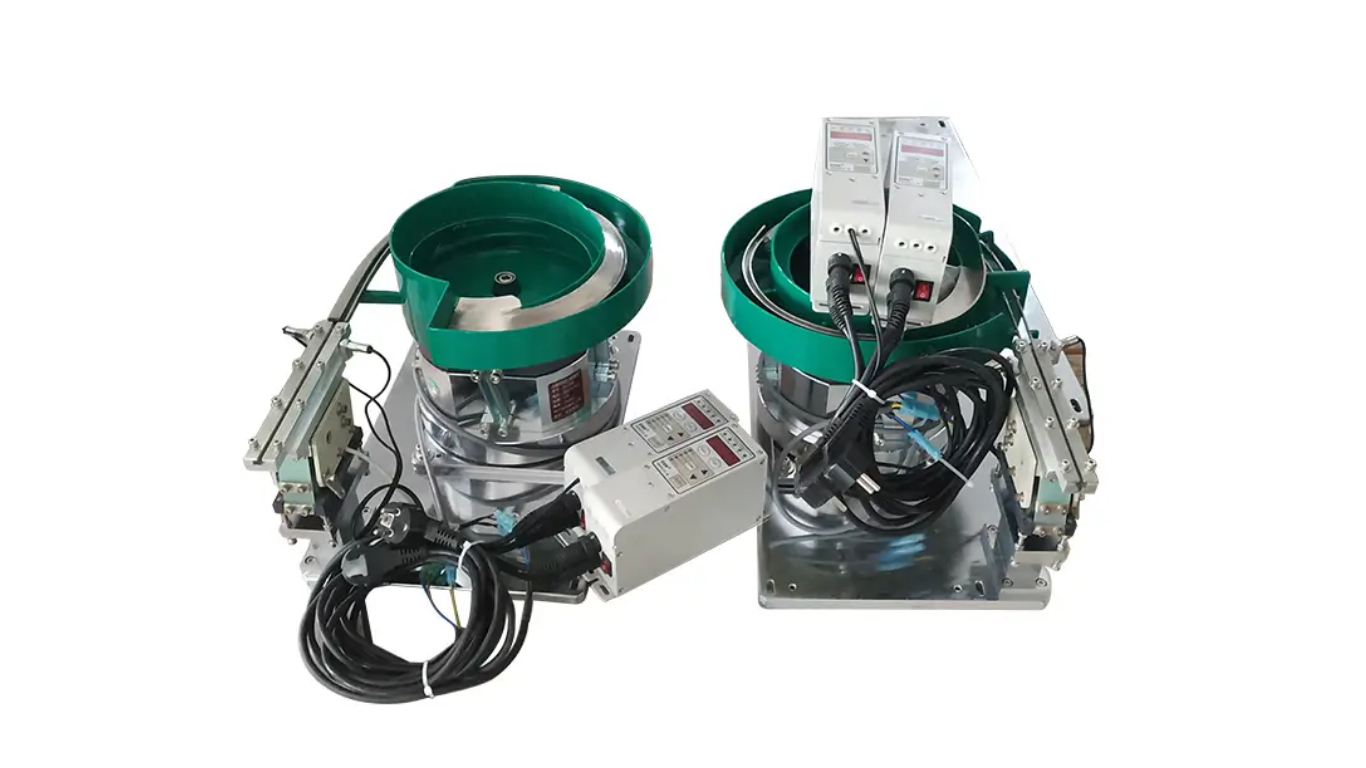

Các yếu tố ảnh hưởng trực tiếp đến hiệu suất cấp liệu

Để mâm rung vận hành ổn định, nguyên lý cấp liệu cần phải được bảo toàn thông qua việc kiểm soát tốt 3 yếu tố kỹ thuật sau:

• Góc nghiêng của hệ thống lò xo lá: Nếu tính toán góc nghiêng sai lệch, phôi liệu sẽ bị nảy tại chỗ hoặc không có đủ lực để tịnh tiến đi lên.
• Độ nhớt và ma sát bề mặt: Nếu phôi liệu bám dính nhiều dầu mỡ từ khâu dập trước đó, hoặc bề mặt lòng bát quá trơn trượt, lực ma sát sẽ bị triệt tiêu. Phôi sẽ bị trượt lùi tại chỗ thay vì lướt tiến lên phía trước.
• Biên độ xung rung từ trường: Cần tinh chỉnh bộ điều khiển phù hợp với tải trọng phôi. Phôi kim loại nặng cần biên độ xung lực lớn để ném phôi. Phôi bánh kẹo, nông sản nhẹ cần tần số cao để lướt êm, tránh lực va đập mạnh gây vỡ nát cấu trúc sản phẩm.

SWOER Bắc Ninh – Làm chủ công nghệ mô phỏng động lực học mâm rung hàng đầu

Tại SWOER Bắc Ninh, chúng tôi không chế tạo mâm rung theo phương pháp mò mẫm thủ công. Toàn bộ hệ thống thiết bị của chúng tôi được tối ưu hóa dựa trên nền tảng khoa học chính xác:

• Ứng dụng mô phỏng 3D hiện đại: SWOER áp dụng thuật toán phần mềm để tính toán chính xác lực vi ném và quỹ đạo dịch chuyển của từng mẫu phôi thực tế trước khi tiến hành cắt phay CNC hệ thống bẫy gạt.
• Cam kết vật tư chất lượng cao: Lòng bát Inox dày dặn, các mối hàn cơ khí mịn màng giúp truyền đều lực rung 100% lên đường chạy, loại bỏ hiện tượng sụt biên độ ở các góc khuất.
• Hệ thống cuộn từ dây đồng nguyên chất: Bảo chứng cho lực hút xung từ trường luôn mạnh mẽ, máy vận hành bền bỉ liên tục 24/7 mà không bị nóng cuộn hút hay chập cháy điện.

สรุป

Nắm chắc nguyên lý cấp liệu của mâm rung giúp các kỹ sư vận hành nhà xưởng dễ dàng làm chủ thiết bị, chủ động tinh chỉnh máy để bứt phá năng suất cho toàn bộ phân xưởng.

Doanh nghiệp của bạn đang gặp lỗi hệ thống mâm rung chạy yếu, phôi không chịu leo dốc hoặc kẹt phôi liên tục làm dừng dây chuyền tổng? Bạn cần một phương án tính toán bẫy cơ khí chính xác cho mã linh kiện mới?

Hãy kết nối ngay với SWOER Bắc Ninh! Chỉ cần gửi mẫu phôi thực tế và bài toán sản lượng, đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi sẽ khảo sát, tư vấn giải pháp kỹ thuật và tặng bạn bản vẽ layout 3D phương án hoàn toàn miễn phí ngay hôm nay!
