Hệ thống cấp phôi Robot Vision: Giải pháp tự động hoá 3D

Trong kỷ nguyên Sản xuất Linh hoạt và cá nhân hóa sản phẩm, các giải pháp cấp liệu truyền thống như mâm rung đã không còn đủ khả năng xử lý các linh kiện có hình học phức tạp, dễ bị xếp chồng lộn xộn, hoặc yêu cầu định vị 3D nghiêm ngặt. Hệ thống cũ khiến doanh nghiệp chịu chi phí tooling cao và thời gian changeover tốn kém, trở thành rào cản lớn nhất của tự động hóa. Hệ thống cấp phôi robot vision ra đời để lấp đầy khoảng trống này, đây là sự kết hợp hoàn hảo giữa Thị giác Máy và Robot, cho phép gắp nhặt linh kiện ngẫu nhiên với độ chính xác tuyệt đối, mở ra cánh cửa mới cho tự động hóa lắp ráp phức tạp. Cùng สวอเออร์ tìm hiểu chi tiết!

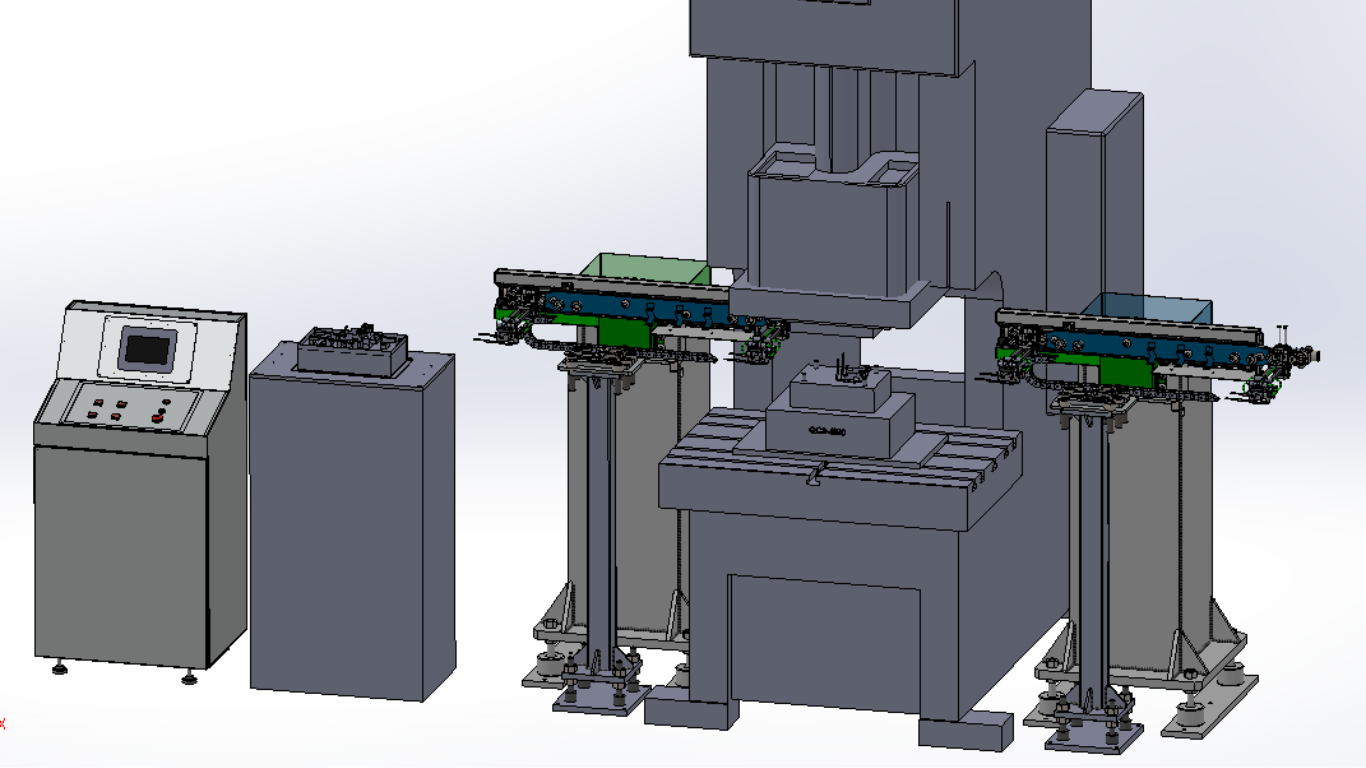

Công nghệ cốt lõi của hệ thống cấp phôi Robot Vision

Hệ thống cấp phôi robot vision là một giải pháp khép kín, thông minh, sử dụng camera để xác định vị trí, hướng và tư thế của vật thể trong không gian làm việc. Sau khi có dữ liệu chính xác, hệ thống sẽ điều khiển robot công nghiệp thực hiện thao tác gắp nhặt chính xác.

Hệ thống này hoạt động dựa trên sự phối hợp của Ba Cấu phần Chính:

1. Cơ cấu cấp phôi (Feeding Mechanism): Nơi chứa linh kiện đầu vào. Có thể là Bàn rung linh hoạt (Flexible Feeder) để phân tán phôi, hoặc đơn giản hơn là thùng/khay chứa linh kiện ngẫu nhiên (Bin Picking).
2. Hệ thống thị giác (Vision System): Bao gồm camera, hệ thống chiếu sáng chuyên dụng và phần mềm xử lý ảnh. Đây là bộ não cung cấp tọa độ cho robot.
3. Robot công nghiệp: Thường là robot 6 trục hoặc robot cộng tác (Cobot) với tốc độ và độ chính xác lặp lại cao, đảm nhận vai trò chấp hành.

Nguyên lý hoạt động cốt lõi: Gắp nhặt ngẫu nhiên (Random Picking) → Cung cấp Tọa độ chính xác → Robot Gắp Phôi Chính xác.

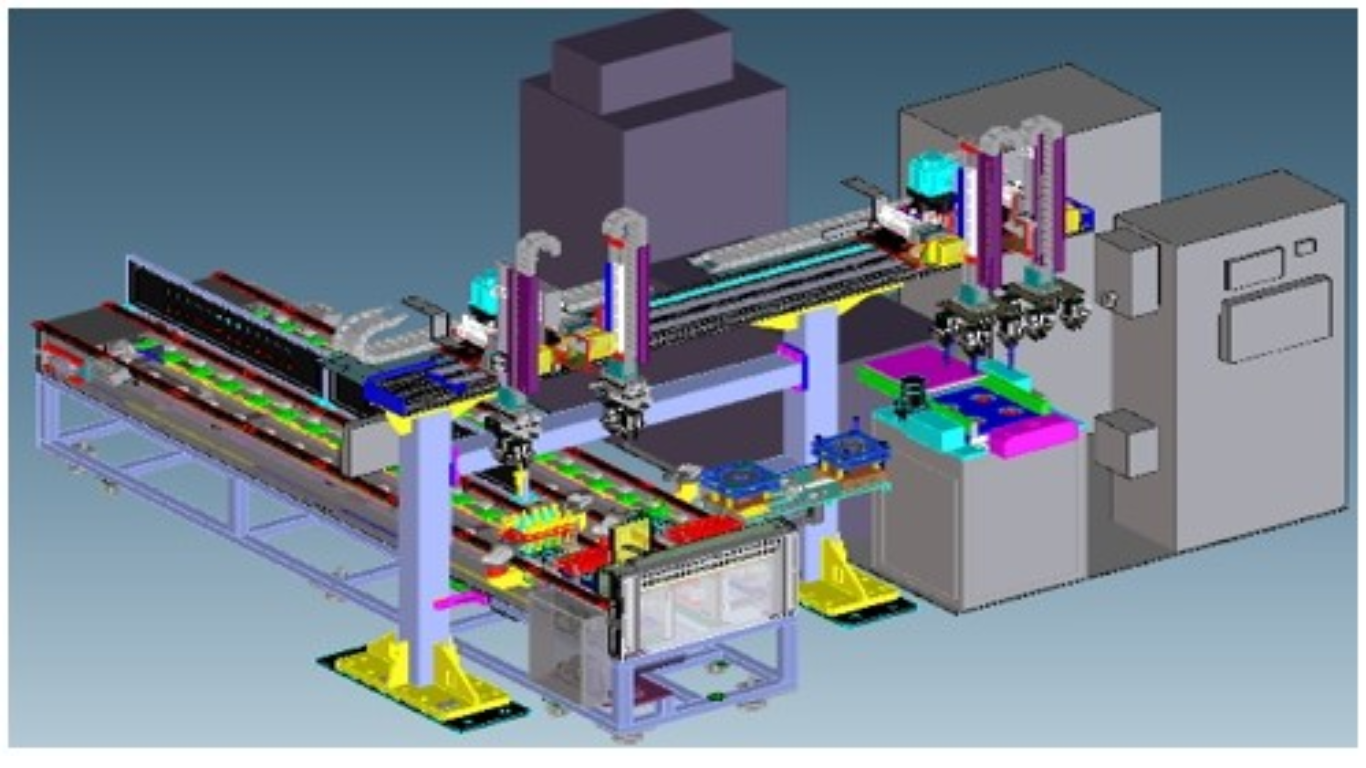

Công nghệ Vision nâng cao: Sự khác biệt so với 2D

Một trong những điểm mạnh nhất của hệ thống này là khả năng chuyển đổi từ tầm nhìn 2D giới hạn sang tầm nhìn 3D toàn diện.

Vision 2D (Tầm nhìn Phẳng)

• Nguyên lý: Chụp ảnh phẳng (X, Y). Phù hợp cho linh kiện đã được làm phẳng hoặc định hướng sẵn (trên băng tải, đế cố định).
• Hạn chế: Không thể xác định được chiều cao (Z), không xử lý được các phôi bị xếp chồng hoặc nghiêng.

Vision 3D (Đột phá – Tầm nhìn Không gian)

• Nguyên lý: ใช้ Laser hoặc Ánh sáng cấu trúc (Structured Light) để tạo ra đám mây điểm (Point Cloud) của vật thể.
• ข้อได้เปรียบ: Xác định chính xác vị trí 3D (X, Y, Z) และ góc quay 6 chiều (6 DOF – Degrees of Freedom). Điều này cực kỳ quan trọng cho các ứng dụng phức tạp như Bin Picking (gắp nhặt từ thùng chứa lộn xộn) nơi linh kiện hoàn toàn ngẫu nhiên và xếp chồng lên nhau.

Tích hợp AI/Deep Learning

Các hệ thống tiên tiến còn tích hợp AI và Deep Learning để tăng cường khả năng nhận dạng. Điều này giúp hệ thống:

• Xử lý hiệu quả các linh kiện có bề mặt phản chiếu hoặc độ tương phản thấp.
• Phân biệt được các linh kiện có nhiều chi tiết hoặc góc cạnh tương đồng một cách chính xác.

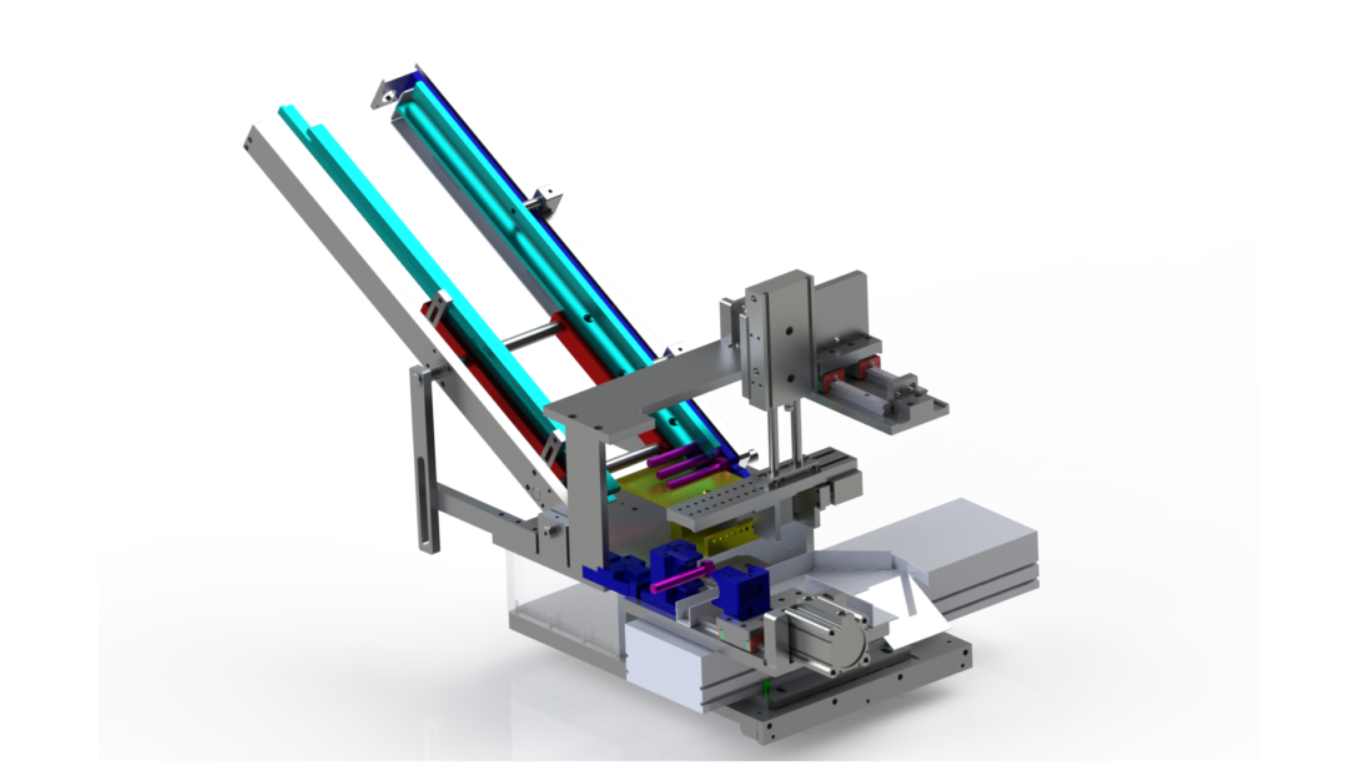

Tối ưu hóa dây chuyền với hệ thống cấp phôi Robot Vision

Hệ thống cấp phôi robot vision mang lại những giá trị chiến lược quyết định Tỷ suất sinh lời (ROI) của dự án tự động hóa:

• Khả năng xử lý linh hoạt: Là giải pháp hoàn hảo để gắp nhặt linh kiện ngẫu nhiên และ xếp chồng. Nó loại bỏ hoàn toàn chi phí và thời gian changeover liên quan đến khuôn mẫu vật lý.
• Độ chính xác tuyệt đối: Tận dụng độ chính xác lặp lại cao của robot công nghiệp, đảm bảo lắp ráp các chi tiết phức tạp với dung sai chặt chẽ, vượt xa khả năng của con người.
• Tăng tính ổn định: Hệ thống hoạt động liên tục 24/7 mà không bị mệt mỏi, đảm bảo năng suất ổn định.

Ứng dụng theo ngành

• Công nghiệp Ô tô: Lắp ráp các chi tiết máy, gắp phôi đúc/rèn lộn xộn từ thùng chứa (Bin Picking) để đưa vào quy trình gia công tiếp theo.
• Điện tử & Bán dẫn: Gắp các chi tiết nhỏ, mỏng, dễ vỡ hoặc có hình học phức tạp để lắp ráp bo mạch chủ hoặc các module nhỏ.
• Đóng gói & Phân loại: Xử lý và sắp xếp các sản phẩm đóng gói có hình dạng không đều hoặc các gói hàng trong kho logistics.

Các yếu tố kỹ thuật khi lựa chọn và tích hợp

Để triển khai thành công, các kỹ sư cần chú trọng:

1. Lựa chọn Vision (2D vs 3D):
   • ใช้ Vision 2D nếu linh kiện đã được phân tán trên bề mặt phẳng.
   • ใช้ Vision 3D nếu linh kiện nằm lộn xộn, xếp chồng và cần xác định chiều cao (Bin Picking).
2. Tốc độ Chu kỳ (Cycle Time): Đây là yếu tố quyết định. Tốc độ toàn hệ thống (từ chụp ảnh, xử lý dữ liệu đến gắp nhặt) phải đáp ứng nhu cầu sản xuất.
3. Hệ thống Chiếu sáng: Phải lựa chọn loại ánh sáng phù hợp (Backlight, Dome Light, Coaxial Light) để giải quyết triệt để vấn đề phản chiếu, bóng đổ và độ tương phản của linh kiện.
4. Khả năng Tích hợp: Đảm bảo phần mềm Vision có thư viện giao tiếp trực tiếp, nhanh chóng với bộ điều khiển robot (Robot Controller) để đơn giản hóa lập trình và giảm độ trễ dữ liệu.

สรุป

Hệ thống cấp phôi robot vision không chỉ là một công nghệ, mà là một chiến lược giúp doanh nghiệp giải quyết triệt để bài toán cấp liệu cho linh kiện phức tạp và mô hình sản xuất linh hoạt. Đây là bước tiến tất yếu để đạt được tự động hóa cấp cao.

Đừng để sản phẩm phức tạp trở thành rào cản tự động hóa. Liên hệ ngay với สวอเออร์ để chuyên gia Vision và Robot của chúng tôi thiết kế giải pháp gắp nhặt linh hoạt, chính xác cho quy trình sản xuất của bạn, giúp bạn đạt được hiệu suất và ROI tối ưu.
