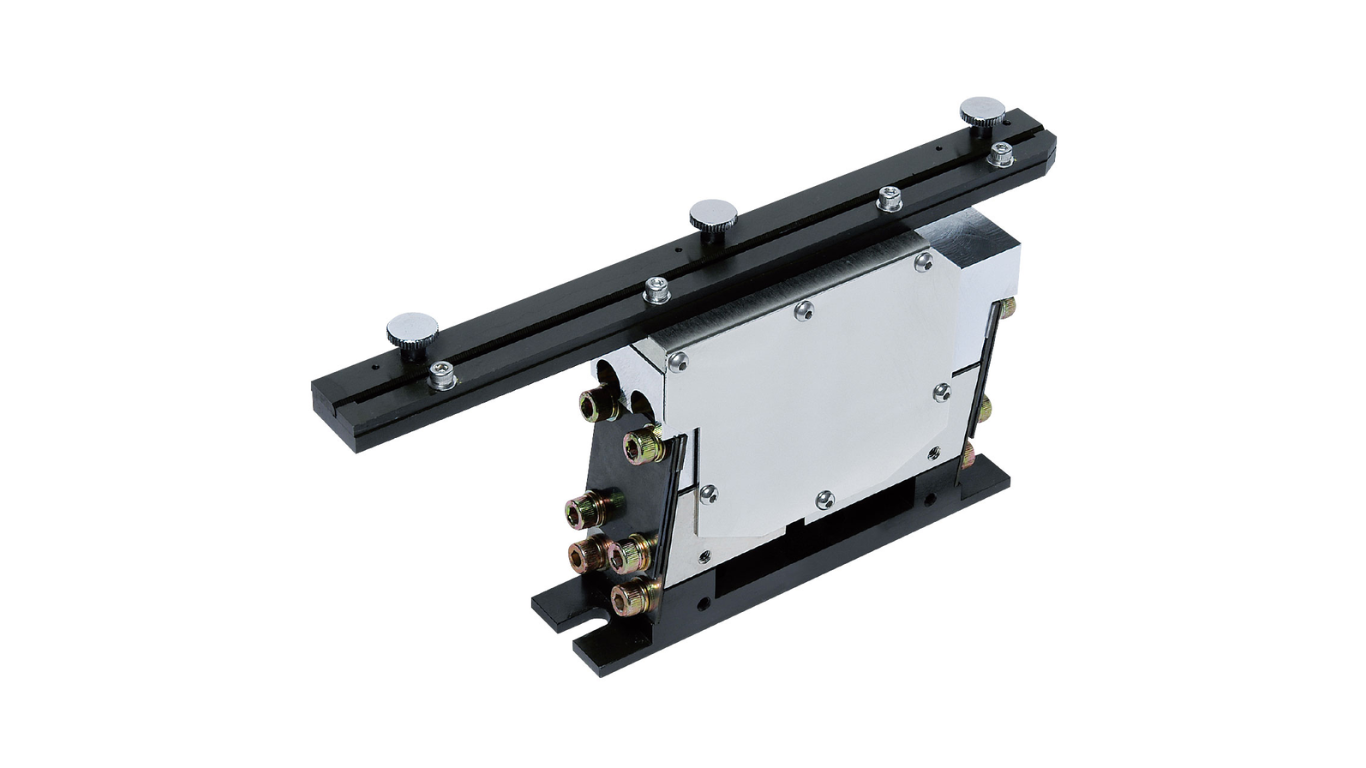

Thiết kế bộ nạp tuyến tính: Nguyên lý, cấu tạo & lưu ý kỹ thuật

Trong dây chuyền sản xuất tự động hóa, bộ nạp tuyến tính đóng vai trò quan trọng trong việc dẫn phôi chính xác và ổn định. Tuy nhiên, để thiết bị này hoạt động hiệu quả, việc thiết kế bộ nạp tuyến tính đúng chuẩn là yếu tố tiên quyết. Bài viết này SUMPAH sẽ giúp bạn nắm rõ nguyên lý hoạt động, cấu tạo và quy trình thiết kế một bộ nạp tuyến tính tối ưu cho từng loại sản phẩm.

Giới thiệu chung

Bộ nạp tuyến tính (Linear Feeder) là thiết bị dùng để chuyển phôi theo đường thẳng trong dây chuyền sản xuất. Nó thường kết hợp với phễu rung để tạo thành một hệ thống cấp liệu hoàn chỉnh, góp phần nâng cao hiệu suất sản xuất, giảm lỗi và tiết kiệm nhân lực.

Trong quá trình tích hợp thiết bị tự động, việc thiết kế bộ nạp tuyến tính phù hợp với đặc điểm phôi là rất quan trọng để đảm bảo độ chính xác và ổn định của cả hệ thống.

Bộ nạp tuyến tính là gì?

Bộ nạp tuyến tính là thiết bị sử dụng rung động cơ học để dẫn phôi dọc theo một ray dẫn. Thiết bị này giúp đưa sản phẩm từ điểm A đến điểm B một cách trơn tru mà không cần sự can thiệp thủ công.

Nguyên lý hoạt động cần hiểu khi thiết kế

Bộ nạp tuyến tính hoạt động dựa trên nguyên lý tạo rung dao động tuyến tính nhờ mô-tơ rung hoặc cuộn điện từ. Dao động này sẽ đẩy phôi di chuyển về phía trước. Biên độ và tần số rung được điều chỉnh sao cho phù hợp với kích thước, trọng lượng của từng loại phôi.

Cấu tạo cơ bản của bộ nạp tuyến tính

Một bộ nạp tuyến tính tiêu chuẩn gồm 4 phần chính:

• Ray dẫn phôi: Là nơi phôi di chuyển. Thiết kế theo hình dáng phù hợp với phôi, chống kẹt và lệch hướng.
• Bộ rung (linear drive): Tạo dao động cơ học, thường dùng mô-tơ rung hoặc hệ thống từ.
• Bộ điều khiển rung: Cho phép điều chỉnh tốc độ, biên độ rung.
• Khung đỡ và hệ thống giảm chấn: Giữ thiết bị ổn định, hạn chế ảnh hưởng đến các bộ phận xung quanh.

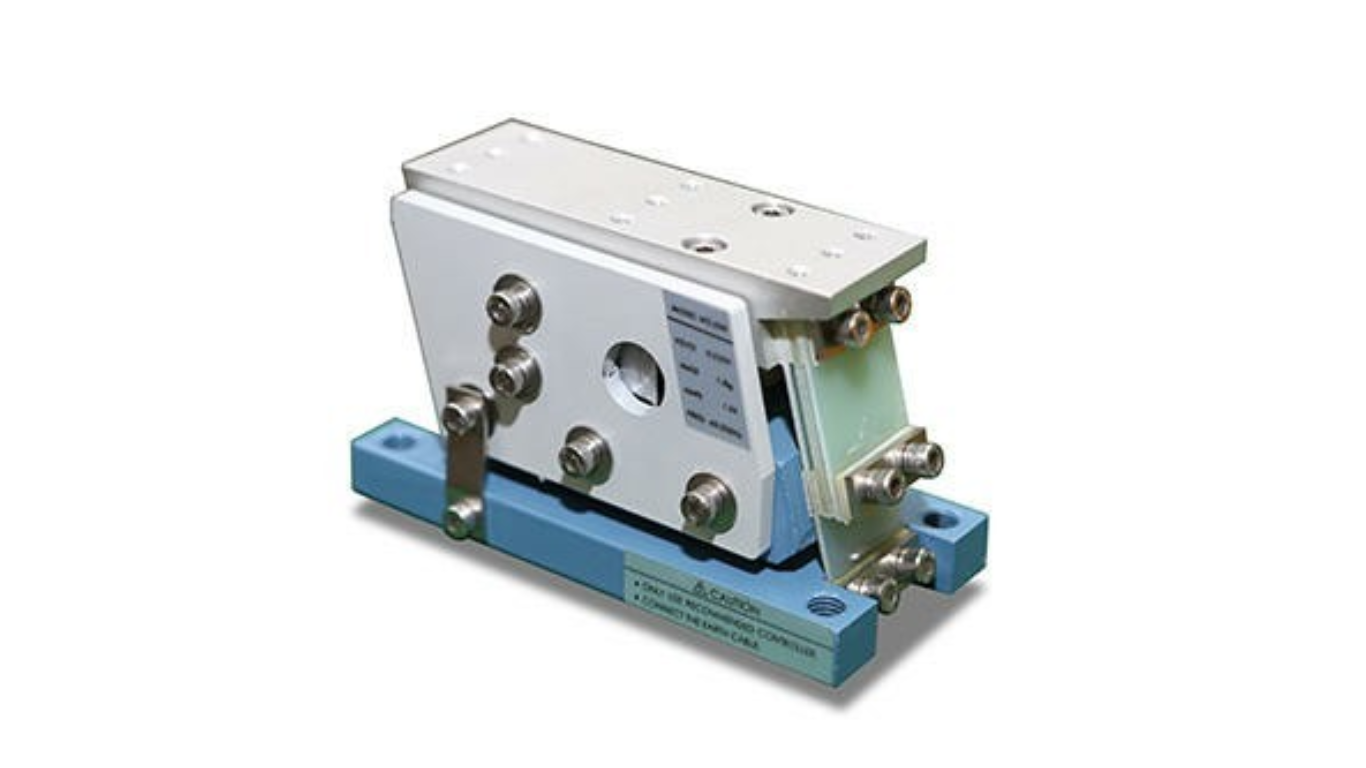

Quy trình thiết kế bộ nạp tuyến tính

Bước 1: Xác định loại phôi

• Hình dáng, trọng lượng, vật liệu phôi.
• Tốc độ cấp phôi cần đạt.

Bước 2: Tính toán công suất phù hợp

• Chọn motor hoặc bộ rung đủ tải.
• Dự trù tốc độ hoạt động liên tục.

Bước 3: Thiết kế ray dẫn phôi

• Hình dạng ray phải khớp với phôi.
• Có thể tích hợp rãnh dẫn, gờ chặn, cảm biến…

Bước 4: Tích hợp thiết bị ngoại vi

• Kết nối với robot pick & place, camera CCD, sensor…

Bước 5: Thử nghiệm và điều chỉnh

• Kiểm tra độ rung, tốc độ cấp liệu.
• Hiệu chỉnh biên độ và tần số rung để đạt hiệu suất cao nhất.

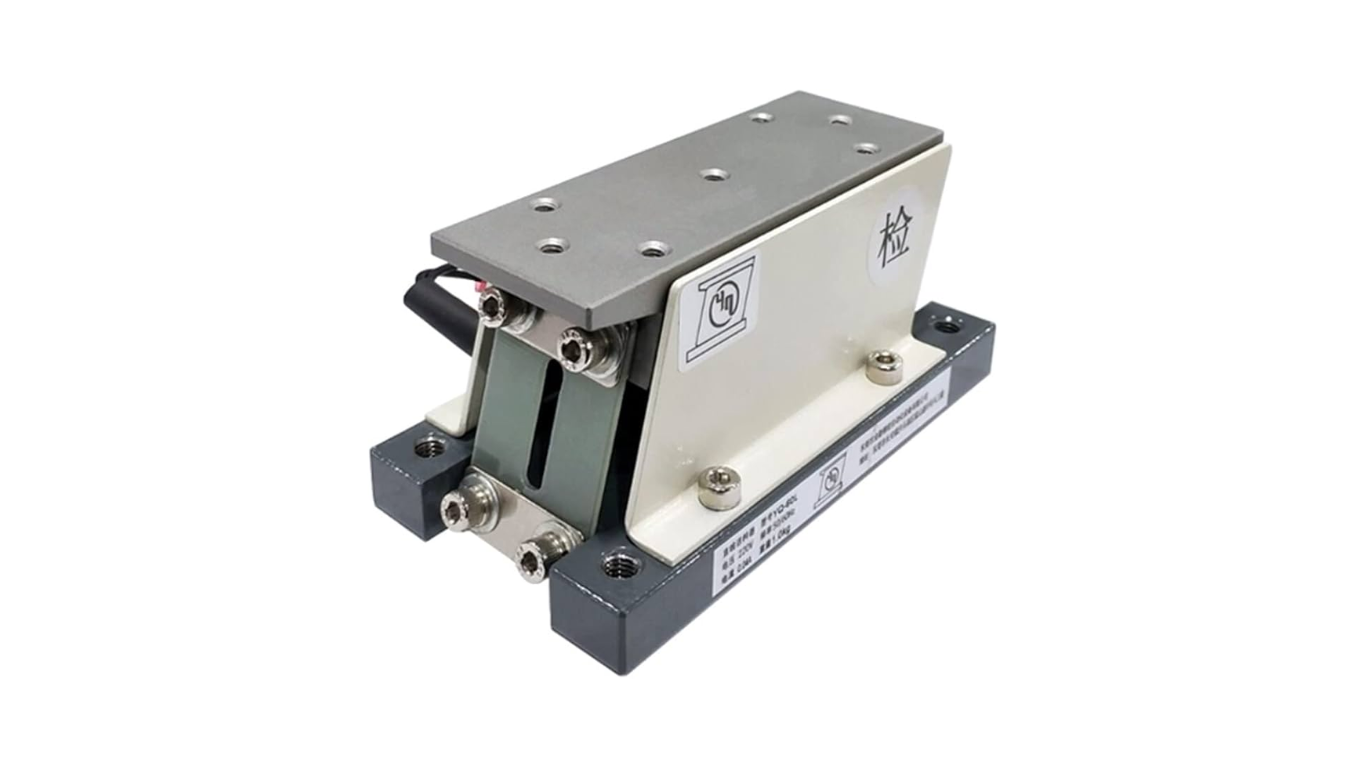

Các yếu tố kỹ thuật cần lưu ý

• Tải trọng ray: Tránh quá tải gây lệch hoặc rung không đều.
• Vật liệu ray: Nên dùng nhôm định hình, thép không gỉ để chống mòn.
• Khả năng điều chỉnh: Ưu tiên bộ điều khiển có hiển thị số để dễ vận hành.
• Độ bền rung: Đảm bảo rung ổn định sau thời gian dài hoạt động.

Gợi ý thiết kế bộ nạp tuyến tính theo nhu cầu

buat kesimpulan

Thiết kế bộ nạp tuyến tính không chỉ đòi hỏi kiến thức kỹ thuật mà còn cần kinh nghiệm thực tế để đạt hiệu quả cao nhất. Nếu bạn đang tìm kiếm giải pháp cấp phôi chính xác, ổn định và dễ tùy chỉnh, đừng ngần ngại liên hệ với SWOER Vietnam để được tư vấn và thiết kế theo yêu cầu.
