Hiểu sâu về phần đĩa của mâm rung để tối ưu hóa dây chuyền sản xuất

Một hệ thống mâm rung cấp liệu hoàn chỉnh luôn được cấu thành từ hai khối rõ rệt. Đó là phần đế từ tạo lực rung phía dưới và phần đĩa chứa phôi phía trên. Nếu đế từ trường được ví như “trái tim” cung cấp động lực vận hành. Thì phần đĩa của mâm rung chính là “bộ não” quyết định linh kiện xuất xưởng có đúng hướng hay không. Đây là nơi diễn ra toàn bộ quy trình sàng lọc cơ khí vi mô phức tạp.

Nếu thiết kế đĩa rung không chuẩn xác, dòng phôi sẽ lập tức bị kẹt vặt hoặc ra sai hướng. Điều này gây tắc nghẽn mạch và làm tê liệt hoàn toàn các trạm robot kẹp gắp phía sau.

Vậy cấu tạo bộ phận này có gì đặc biệt? Làm sao để thiết kế một bộ đĩa rung đầm chắc, bao chạy mượt mà cho nhà xưởng? Hãy cùng SUMPAH mổ xẻ chi tiết từ A – Z ngay dưới đây.

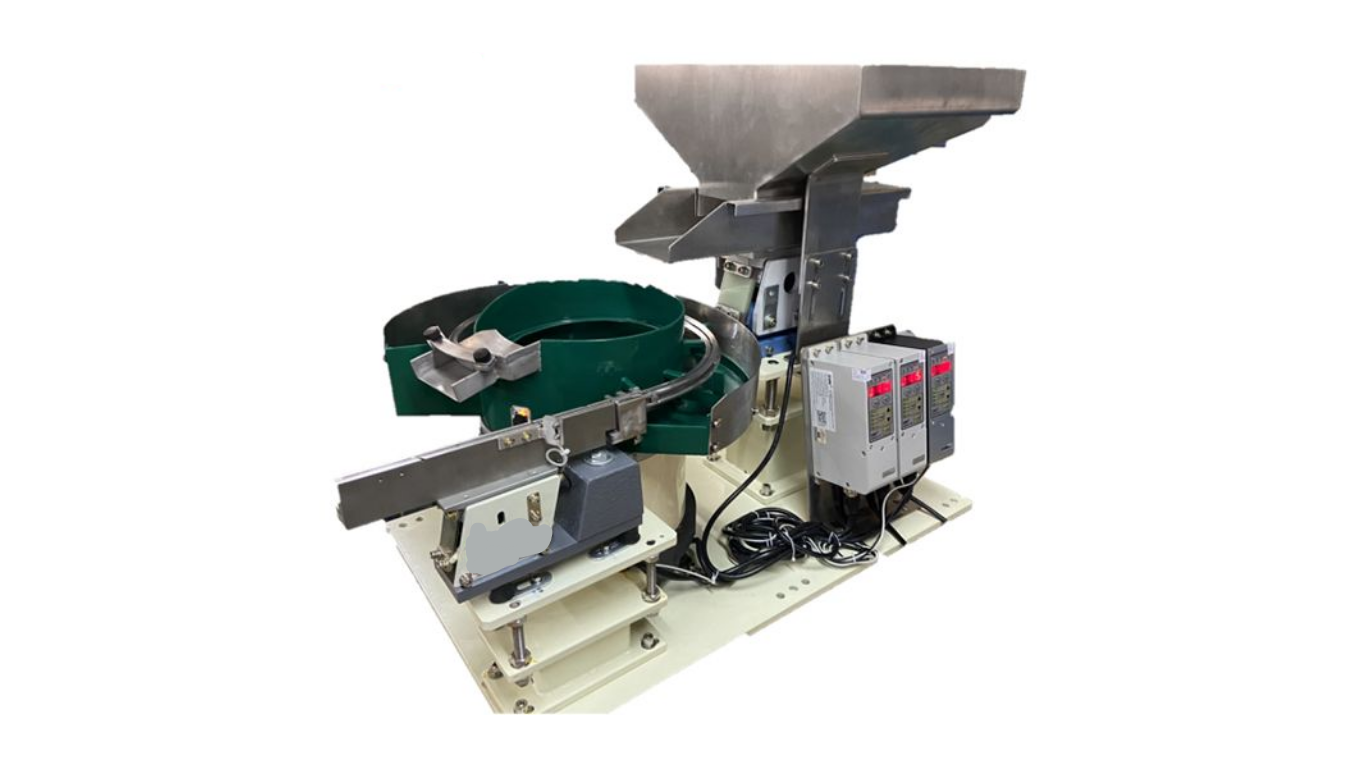

Phần đĩa của mâm rung là gì?

Phần đĩa của mâm rung (thường gọi là bát mâm rung, lòng bát hay Vibratory Bowl) là bộ phận dạng hình phễu gá kiên cố phía trên bệ từ. Bộ phận này giữ nhiệm vụ chứa thô, phân tách và định hướng linh kiện theo yêu cầu kỹ thuật.

Về mặt vật liệu, bộ phận này hầu hết được gia công bằng Inox 304 hoặc Inox 316 cao cấp. Vật liệu này giúp đĩa rung chống mài mòn cơ học, chống gỉ sét tối đa. Đồng thời, Inox cao cấp đáp ứng trọn vẹn tiêu chuẩn an toàn nghiêm ngặt của ngành y tế và thực phẩm.

Vai trò cốt lõi của đĩa mâm rung là chuyển đổi lực rung đa hướng từ bệ từ thành lực tịnh tiến xoắn ốc. Lực chuyển đổi này giúp hàng loạt phôi thô leo dọc theo đường rãnh từ đáy lên đỉnh bát tăm tắp.

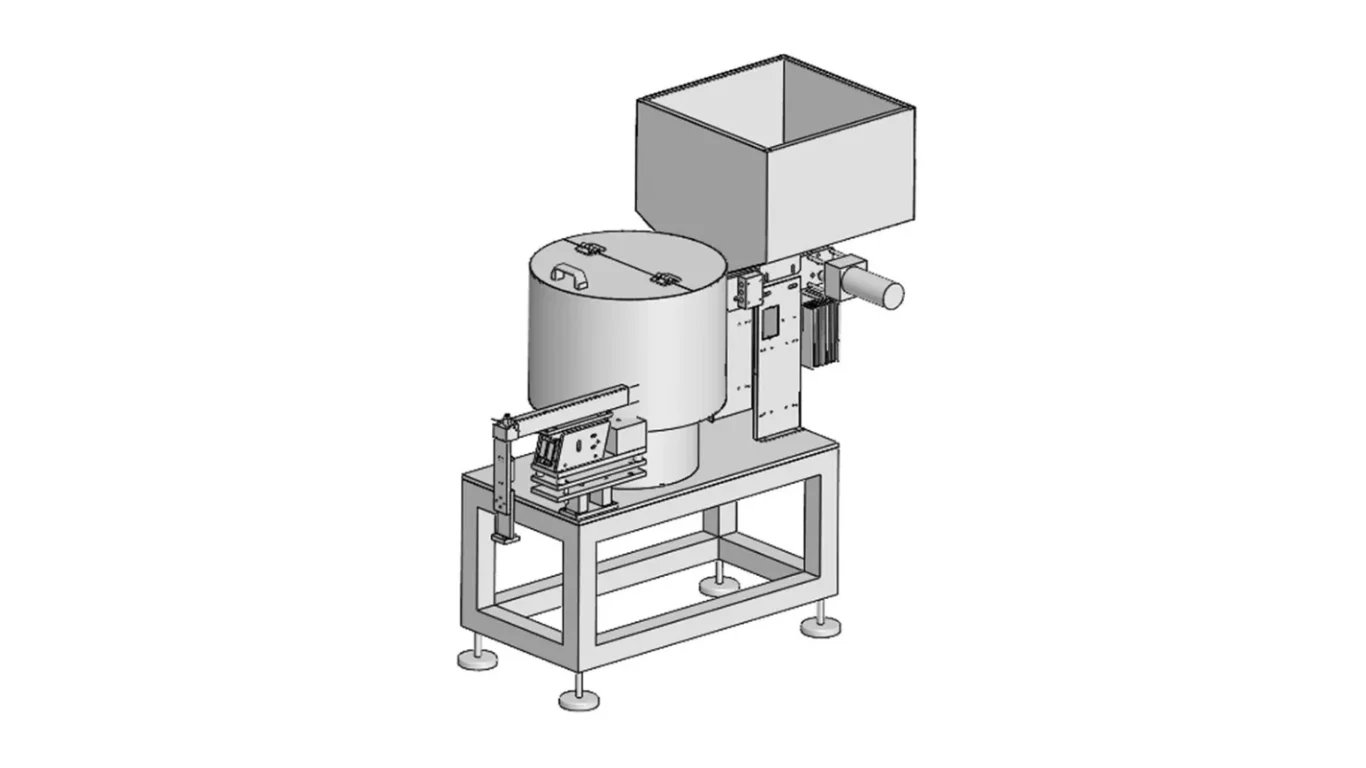

Cấu tạo chi tiết các vùng chức năng trên đĩa mâm rung

Để dòng phôi di chuyển hỏa tốc không bị chồng hàng, cấu trúc phần đĩa của mâm rung được chia thành 3 vùng chức năng vi mô riêng biệt:

• Đáy đĩa (Bowl Bottom): Đây là vùng lòng chảo chịu trách nhiệm chứa phôi thô với số lượng lớn. Khu vực này thường có thiết kế vát hình nón. Kết cấu vát giúp phôi tự động tràn đều ra mép ngoài dưới tác động của lực ly tâm.
• Đường chạy phôi xoắn ốc (Helical Track): Dải rãnh trượt chạy bao quanh thành đĩa từ dưới lên trên. Độ dốc, độ rộng và bán kính của dải rãnh được tính toán bám sát theo đúng dung sai kích thước phôi mẫu thực tế.
• Cụm bẫy gạt cơ khí (Tooling Zone): Nằm ở chặng cuối cùng sát cửa xả phôi. Đây là vùng nhạy cảm và quan trọng nhất trên đĩa rung. Khu vực này bao gồm các vách chặn, khe hở, và vách thả rơi được cắt phay CNC vi mô. Chúng chỉ giữ lại các phôi đi đúng hướng kỹ thuật. Đồng thời, cụm bẫy gạt hất toàn bộ phôi đi sai hướng rơi ngược trở lại đáy đĩa một cách an toàn.

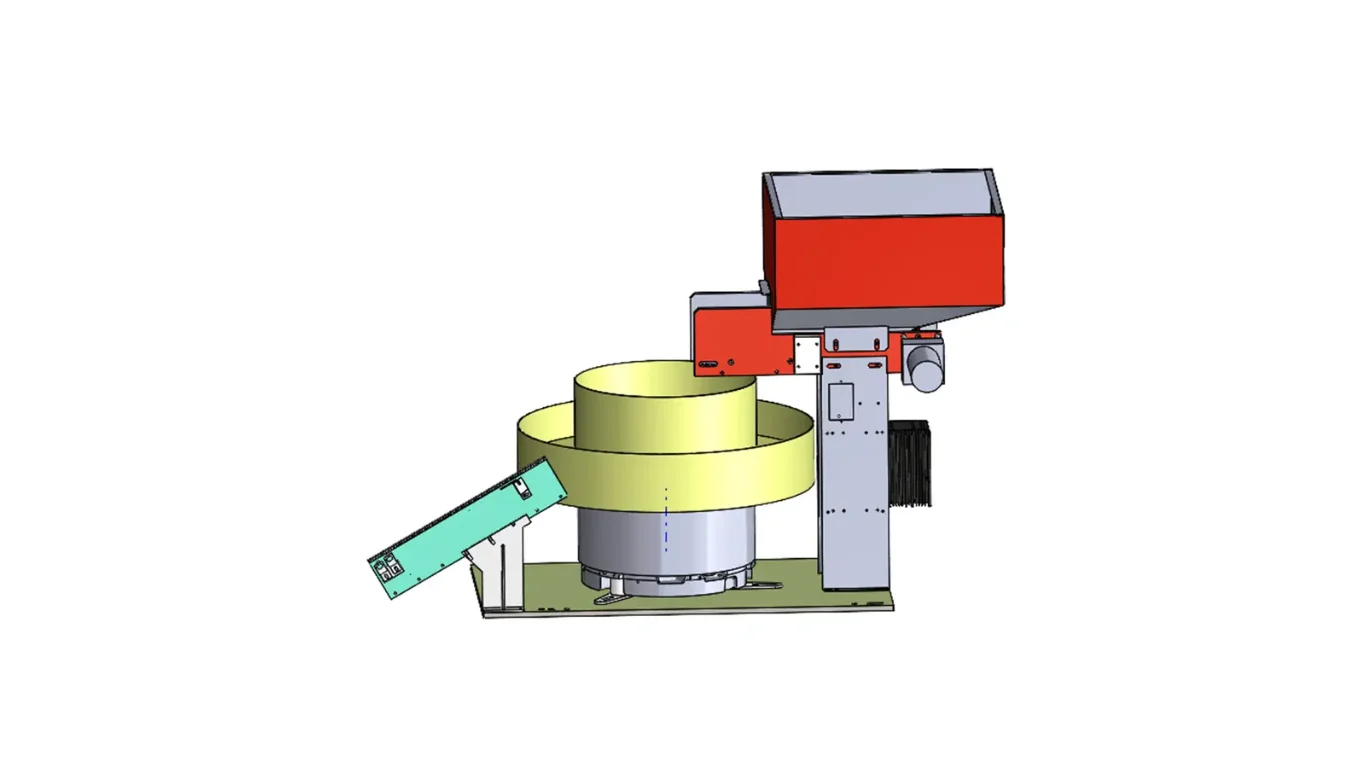

Phân loại các biên dạng phần đĩa của mâm rung thông dụng

Tùy thuộc vào hình dáng hình học của linh kiện, kỹ sư SWOER sẽ lựa chọn biên dạng đĩa rung phù hợp để tối ưu năng suất:

• Đĩa lòng phễu côn (Conical Bowl): Loại đĩa này có thành bát vát nghiêng góc rộng. Thiết kế này phù hợp cho các linh kiện nhỏ gọn như bu-lông, đai ốc, chân chíp điện tử. Kết cấu côn giúp phôi tự dàn đều ra đường chạy rất nhanh.
• Đĩa thành đứng Cylindrical (Cylindrical Bowl): Thành bát được dựng đứng vuông góc với đáy. Thiết kế này thích hợp cho việc chứa khối lượng phôi lớn. Dải đường chạy rộng giúp kỹ sư dễ dàng tích hợp nhiều tầng bẫy gạt cơ khí phức tạp.
• Đĩa lòng bậc thang (Stepped Bowl): Các bậc rãnh trượt được gia công với bản rộng phẳng. Đây là giải pháp chuyên dụng cho các loại phôi kích thước lớn hoặc vật liệu dạng sợi mảnh dễ bị chồng hàng lên nhau.

Các giải pháp xử lý bề mặt đĩa mâm rung tối ưu hiệu suất

Để tăng tốc độ dịch chuyển của dòng phôi và bảo vệ ngoại quan linh kiện, bề mặt lòng đĩa cần được áp dụng các công nghệ xử lý chuyên sâu:

• Phun phủ màng Teflon (PTFE): Giải pháp này tạo bề mặt trơn láng, giảm tối đa lực ma sát tĩnh điện. Đây là lớp phủ bắt buộc khi xử lý vật liệu dạng sợi, linh kiện điện tử siêu nhỏ nhằm chống bám dính vào thành bát.
• Bọc lớp lót nhựa PU hoặc cao su đặc chủng: Lớp bọc dẻo giúp giảm thiểu tiếng ồn đanh tai khi phôi kim loại va chạm liên tục với thành Inox. Đồng thời, giải pháp này bảo vệ ngoại quan sản phẩm không bị trầy xước hay móp méo ngoại hình.
• Đánh bóng gương hoặc xước mờ siêu mịn: Phương pháp xử lý này giúp loại bỏ hoàn toàn các vết xước cơ khí thừa. Đây là tiêu chuẩn bắt buộc cho các trạm máy cấp phôi ngành dược phẩm, chỉ y tế và chế biến thực phẩm phòng sạch.

Những lỗi thường gặp ở phần đĩa và cách hiệu chuẩn kỹ thuật

Trong quá trình cày ải liên tục 24/7 tại phân xưởng, anh em thợ máy cần chú ý các lỗi hao mòn tự nhiên sau:

• Mòn cụm bẫy gạt cơ khí: Qua thời gian dài ma sát với phôi cứng, các góc chặn vách gạt sẽ bị mòn dung sai. Lỗi này khiến phôi bị lọt hướng sai ra ngoài cửa xả. Lúc này, bạn cần liên hệ xưởng chế tạo để tiến hành hàn bù hoặc phay lại CNC.
• Nứt vỡ mối hàn chân gá bệ từ: Lực rung cộng hưởng tần số cao liên tục dễ gây mỏi cơ học tại các điểm liên kết. Bạn cần kiểm tra định kỳ các mối hàn đáy đĩa và siết chặt đều tay hệ thống bu-lông gá đối xứng.
• Rãnh trượt bị bám bẩn dầu mỡ: Dầu bảo quản từ phôi thô bám vào đường chạy làm mất ma sát, khiến phôi chạy lờ đờ hoặc đứng yên. Cách xử lý: Dùng khăn sạch thấm cồn lau khô lòng bát, tuyệt đối không xịt nước trực tiếp vào máy.

SWOER Bắc Ninh – Chuyên gia may đo phần đĩa của mâm rung chính xác cao

Gia công biên dạng đĩa rung phôi là một nghệ thuật cơ khí đòi hỏi sự chính xác vi mô. SWOER Bắc Ninh tự hào là đơn vị tiên phong sở hữu năng lực chế tạo đĩa rung đỉnh cao tại Việt Nam:

• Làm chủ kỹ nghệ cắt phay CNC 3D vi mô: Đội ngũ kỹ sư giàu kinh nghiệm của chúng tôi cam kết thiết kế cụm bẫy gạt tinh xảo. Máy bao chạy thử nghiệm thực tế đến khi đạt chuẩn hướng tuyệt đối 100% trước khi xuất xưởng.
• Vật liệu Inox dày dặn, kết cấu đầm chắc: SWOER cam kết sử dụng phôi Inox tiêu chuẩn, xử lý mối hàn công nghệ cao chống nứt mỏi cơ học, giúp máy vận hành êm ái dài lâu.
• Cải tiến và phục hồi đĩa cũ hỏa tốc: Chúng tôi nhận sửa chữa, sửa hướng phôi, nâng cấp bề mặt Teflon cho các dòng đĩa mâm rung hàng bãi, mâm rung giá rẻ bị lỗi kẹt phôi vặt.

buat kesimpulan

Phần đĩa của mâm rung đóng vai trò quyết định đến tính chính xác và nhịp điệu của cả hệ thống cấp liệu chặng cuối. Đầu tư một bộ đĩa rung được may đo chuẩn xác giúp doanh nghiệp loại bỏ hoàn toàn lỗi dừng máy vặt và bảo vệ dòng chảy sản xuất thông suốt.
