Máy cấp liệu rung đinh tán: Tự động hóa quá trình lắp ráp chi tiết nhỏ

Quá trình lắp ráp chi tiết nhỏ là một nút thắt cổ chai. Đặc biệt là với các chi tiết như đinh tán. Việc cấp phôi thủ công tốn thời gian, không ổn định.

Giải pháp tối ưu hiện nay là sử dụng máy cấp liệu rung đinh tán (Rivet Vibratory Feeder). Thiết bị này là chìa khóa để đạt được tốc độ và độ chính xác tuyệt đối.

Artikel ini SUMPAH sẽ đi sâu vào cách máy hoạt động. Đồng thời, giúp bạn lựa chọn thiết bị phù hợp nhất cho dây chuyền sản xuất của mình.

Jadual Kandungan

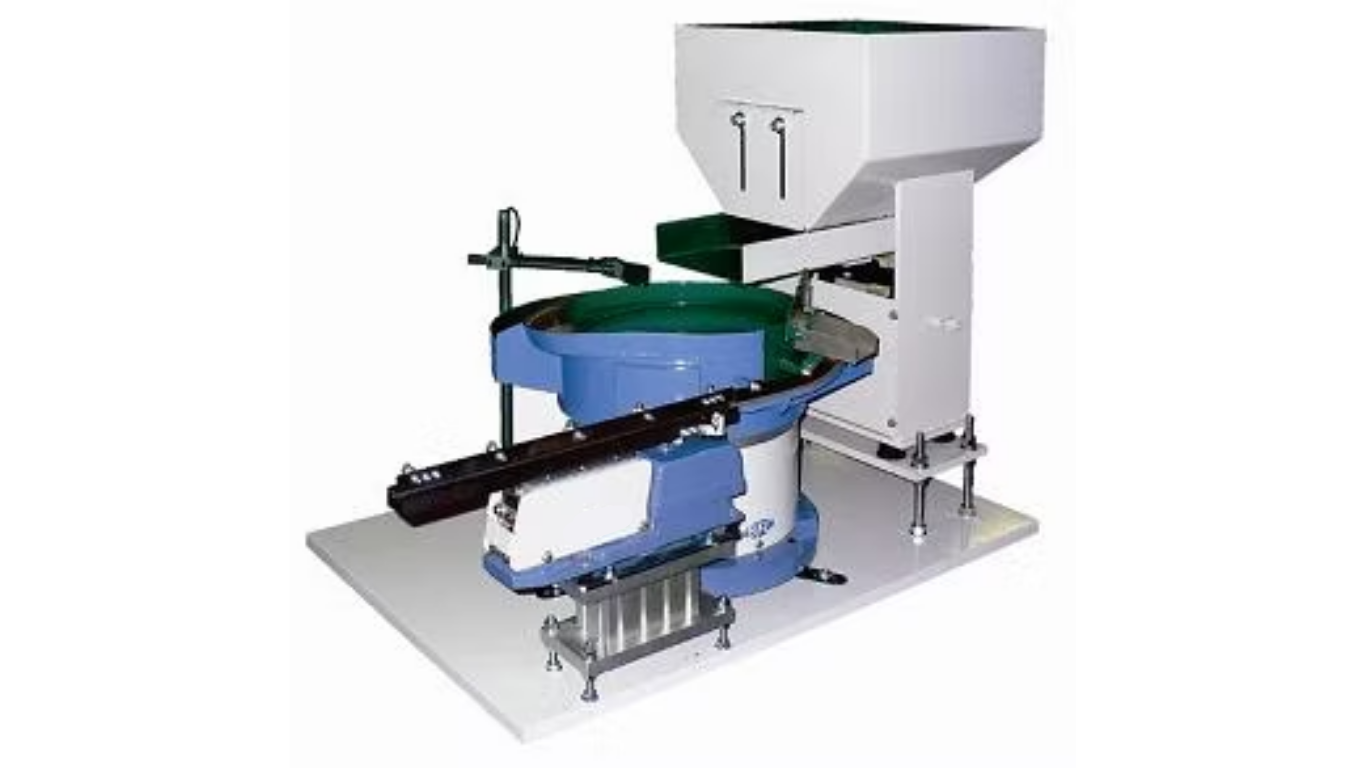

Máy cấp liệu rung đinh tán là gì?

Máy cấp liệu rung đinh tán là một hệ thống tự động. Nó được thiết kế để xử lý các chi tiết nhỏ.

Định nghĩa và chức năng

Máy có tên gọi phổ biến khác là Bát rung đinh tán (Rivet Bowl Feeder).
Chức năng cốt lõi là sắp xếp và định hướng đinh tán.
Máy cấp phôi tự động và liên tục vào dây chuyền lắp ráp.

Vai trò trong tự động hóa

Trong sản xuất hiện đại, tốc độ là yếu tố quyết định.

Đinh tán có kích thước nhỏ, rất khó thao tác thủ công.
Hệ thống rung giải phóng sức lao động con người.
Nó đảm bảo đinh tán luôn đúng chiều trước khi đưa vào máy dập.
Lợi ích là tăng tốc độ lắp ráp lên mức tối đa.

Cấu tạo và nguyên lý hoạt động chuyên sâu

Máy cấp liệu rung đinh tán hoạt động dựa trên cơ chế đơn giản nhưng hiệu quả cao.

Cấu tạo chính của hệ thống

Hệ thống gồm ba thành phần cơ bản và quan trọng:

Bát rung (Bowl): Đây là nơi đinh tán được chứa và sắp xếp. Đường ray bên trong bát được thiết kế riêng cho hình dạng đinh tán.
Bộ điều khiển rung (Drive Unit): Tạo ra lực rung theo tần số chính xác. Lực này đẩy đinh tán di chuyển.
Đường ra (Exit Track): Là đoạn cuối cùng dẫn đinh tán đã được định hướng đến điểm làm việc.
Phễu chứa (Hopper): Cấp thêm đinh tán tự động, giúp máy hoạt động lâu hơn.

Prinsip kerja

Quy trình hoạt động là một chuỗi các bước kiểm soát chặt chẽ:

Tạo chuyển động: Bộ điều khiển tạo rung động xoắn ốc lên bát.
Di chuyển phân loại: Đinh tán di chuyển lên theo đường xoắn ốc của bát rung.
Định hướng chính xác: Đây là bước quan trọng nhất. Các chốt chặn, rãnh hẹp, cữ gạt được thiết kế để nhận dạng. Chỉ những đinh tán đúng chiều mới được phép đi tiếp.
Loại bỏ phôi lỗi: Các đinh tán sai chiều sẽ bị đẩy ngược lại vào lòng bát để xử lý lại.
Cấp liên tục: Đinh tán đúng chiều được đưa thẳng vào máy dập hoặc robot lắp ráp.

Cấu tạo và nguyên lý hoạt động chuyên sâu

Ứng dụng thực tế và ưu điểm trong sản xuất

Máy cấp liệu rung đinh tán là thiết bị không thể thiếu trong các ngành công nghiệp lắp ráp khối lượng lớn.

Ngành công nghiệp ứng dụng

Điện tử & điện gia dụng: Lắp ráp các chi tiết cố định trên bo mạch, vỏ sản phẩm.
Ô tô & xe máy: Cấp đinh tán cho các bộ phận nhỏ như cụm đèn, chi tiết nhựa nội thất.
Cơ khí chính xác: Sử dụng trong các thiết bị yêu cầu độ chính xác cao.

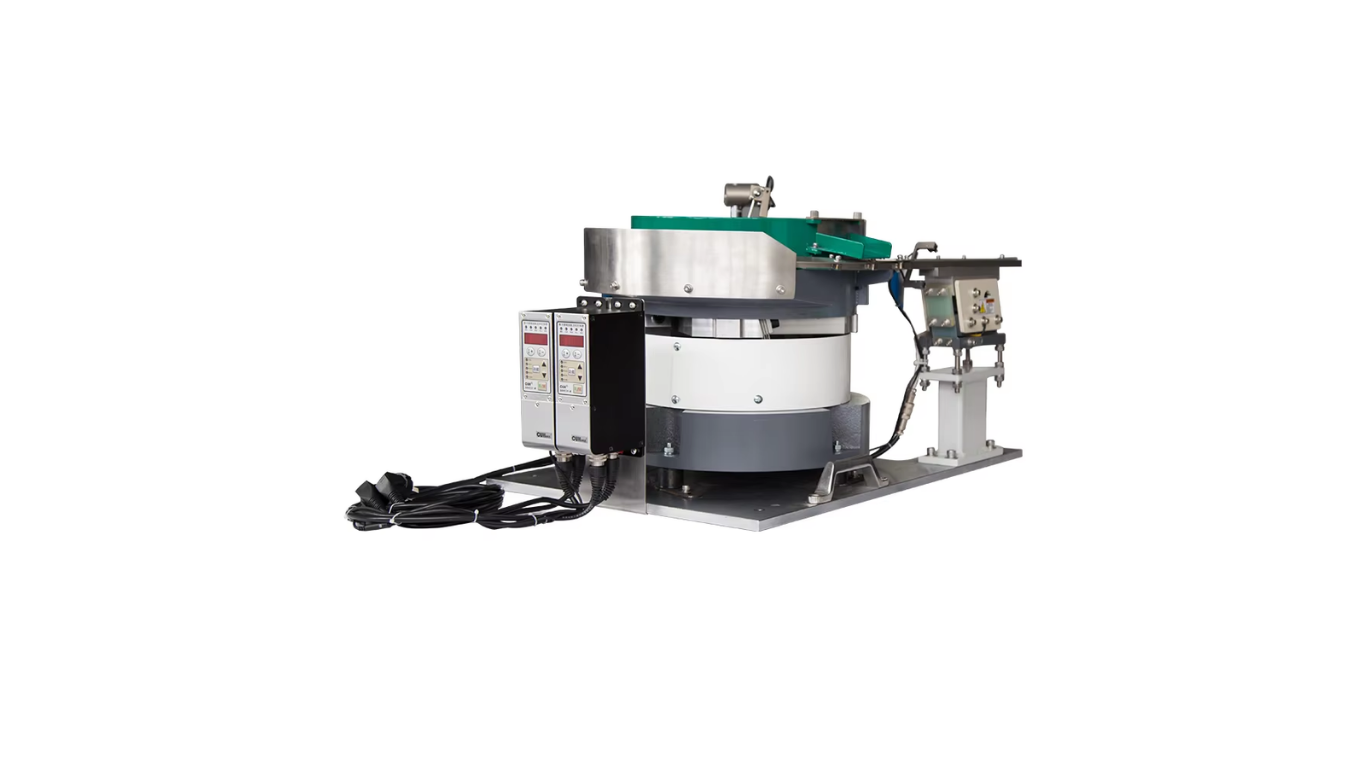

Ứng dụng thực tế và ưu điểm trong sản xuất

Ưu điểm vượt trội

Việc chuyển từ cấp phôi thủ công sang bát rung đinh tán mang lại lợi ích rõ rệt:

Kelebihan	Mô tả
Tăng tốc độ cấp	Đạt năng suất cao hơn gấp nhiều lần so với thao tác thủ công.
Độ chính xác 100%	Đảm bảo đinh tán luôn đúng chiều, loại bỏ lỗi do cấp phôi sai.
Hoạt động ổn định	Giảm thiểu tối đa sự cố dừng máy do cấp phôi không liên tục.
Tích hợp dễ dàng	Dễ dàng kết nối với các hệ thống tự động hóa (robot, PLC, máy tán rivet).

Tiêu chí lựa chọn và đặt hàng thiết bị tối ưu

Máy cấp liệu rung đinh tán là một thiết bị được thiết kế riêng. Nó cần phù hợp với hình dạng của từng loại đinh tán khác nhau.

Phân tích kích thước và hình dạng phôi

Bạn cần cung cấp thông số kỹ thuật chi tiết của đinh tán (Đường kính, chiều dài, hình dáng đầu).
Bát rung sẽ được gia công riêng dựa trên mẫu phôi này. Đường ray phải khớp hoàn hảo.
Hãy lưu ý đến vật liệu chế tạo bát rung (thường là Inox hoặc Nhôm Anodized, có thể phủ PU để giảm ma sát).

Yêu cầu về năng suất cấp

Xác định rõ: Bạn cần cấp bao nhiêu đinh tán/phút (PCS/min)?
Năng suất quyết định kích thước và công suất của bộ rung.
Lựa chọn bộ điều khiển có khả năng điều chỉnh tần số rung linh hoạt.

Quy trình đặt hàng và thử nghiệm

Quy trình chuẩn thường bao gồm:

Gửi mẫu phôi: Cung cấp ít nhất 100-200 mẫu đinh tán thực tế.
Thiết kế và chế tạo: Đội ngũ kỹ thuật thiết kế và gia công bát rung.
Thử nghiệm tại xưởng: Máy được kiểm tra hiệu suất, tốc độ và độ chính xác định hướng.
Bàn giao: Lắp đặt và tích hợp vào dây chuyền sản xuất của bạn.

membuat kesimpulan:

Máy cấp liệu rung đinh tán là một khoản đầu tư chiến lược. Nó chuyển đổi quy trình lắp ráp thủ công, chậm chạp thành một hệ thống tự động, nhanh chóng. Đầu tư vào bát rung là đầu tư vào tính ổn định, chất lượng sản phẩm và năng suất dài hạn.

Đừng để khâu cấp phôi nhỏ làm chậm lại toàn bộ quy trình sản xuất của bạn!

Bạn đã sẵn sàng nâng cấp dây chuyền lắp ráp của mình chưa? Hãy liên hệ ngay với chúng tôi để nhận tư vấn chuyên sâu.

Gửi mẫu đinh tán của bạn cho SUMPAH để bắt đầu thiết kế giải pháp bát rung đinh tán tự động và chính xác nhất!
