Máy cấp liệu rung bát: Định hướng chính xác hàng triệu linh kiện nhỏ

Bạn có đang phải đối mặt với hàng triệu linh kiện nhỏ? Chúng nằm ngẫu nhiên, không theo thứ tự. Làm sao để tự động sắp xếp chúng với tốc độ cao? Máy cấp liệu rung bát chính là câu trả lời. Đây là một thiết bị có hình dạng đặc trưng (nón hoặc trụ). Bên trong có rãnh xoắn ốc. Nó sử dụng rung động để định hướng và cấp phôi. Cùng SUMPAH Ketahui lebih lanjut!

Jadual Kandungan

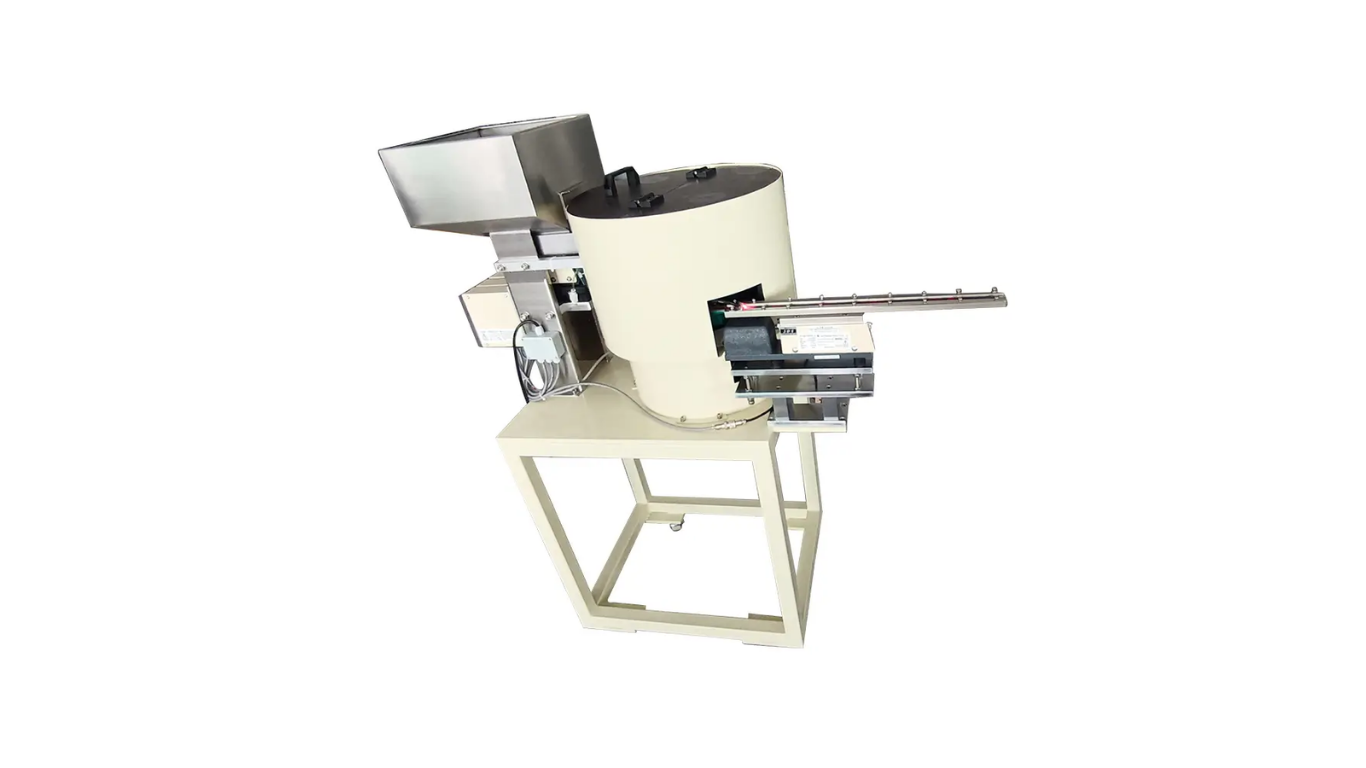

Cấu tạo chi tiết của máy rung bát

Để hiểu Bowl Feeder, chúng ta cần đi sâu vào cấu tạo của nó.

Mâm rung dạng bát

Đây là bộ phận chứa và dẫn phôi.

Thiết kế hình học: Thường có dạng hình nón hoặc hình trụ.
Chức năng: Chứa linh kiện thô. Rung động sẽ đẩy phôi di chuyển dần lên theo thành bát.

Tooling và đường dẫn xoắn ốc

Đây là phần quan trọng nhất, quyết định độ chính xác.

Đường dẫn: Là rãnh xoắn ốc bên trong thành bát. Nó dẫn phôi đi lên đỉnh.
Tooling định hướng: Các chi tiết gia công cực kỳ tinh vi. Chúng được đặt dọc theo rãnh. Chức năng là loại bỏ hoặc lật các phôi sai tư thế. Chỉ phôi đúng hướng mới được đi qua.

Bộ truyền động dạng bát

Bộ phận này tạo ra lực rung.

Prinsip kerja: Sử dụng các lò xo nghiêng kết hợp với nam châm điện. Điều này tạo ra rung động có hướng.
Quỹ đạo: Lực rung đẩy phôi theo quỹ đạo xoắn ốc. Chúng di chuyển từ đáy bát lên đỉnh một cách trật tự.

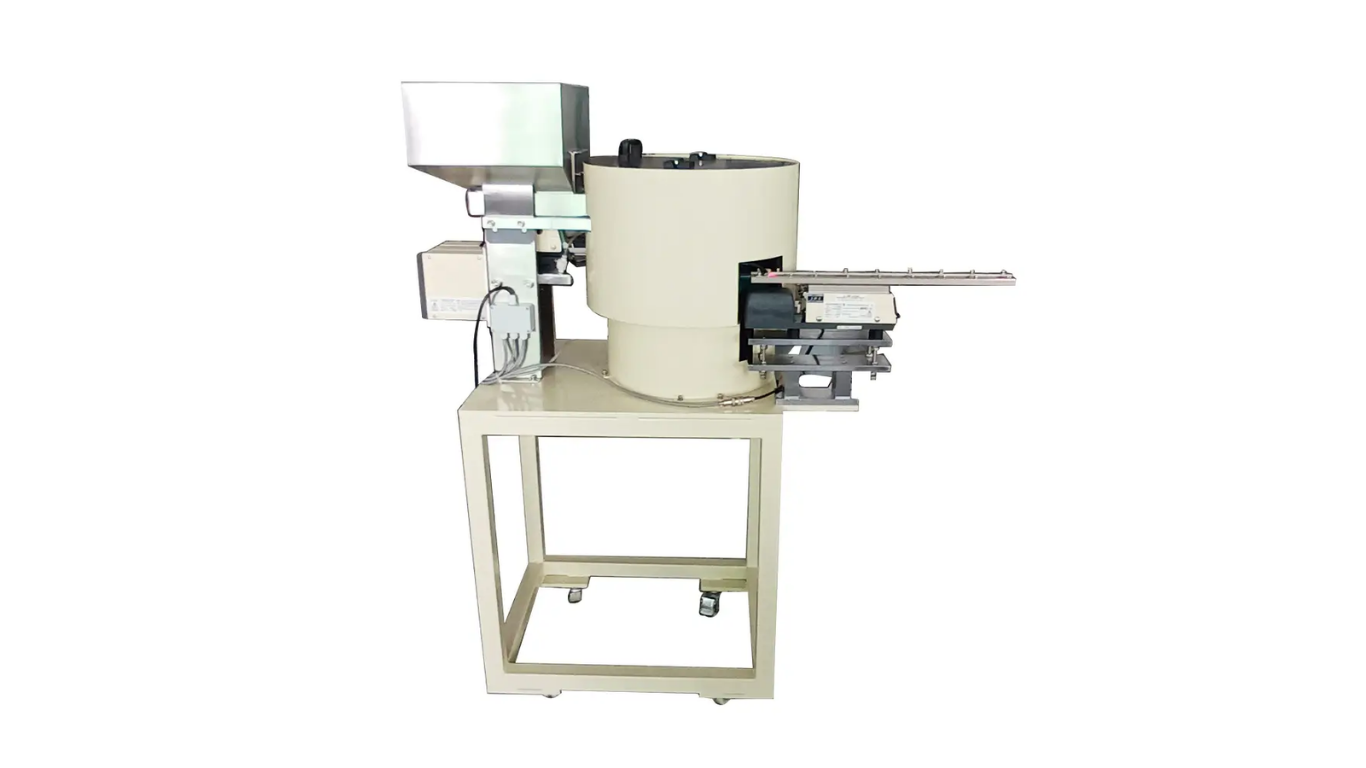

Nguyên lý định hướng chuyên sâu

Làm thế nào Tooling có thể đảm bảo 100% phôi đúng hướng?

Sử dụng trọng tâm và hình dạng

Máy rung bát khai thác các đặc tính vật lý của linh kiện.

Trọng tâm: Các Tooling được thiết kế để lợi dụng trọng tâm. Nó giúp phôi tự lật về tư thế ổn định nhất.
bentuk: Các gờ, rãnh hẹp sẽ “đọc” hình dạng phôi. Phôi sai hình sẽ bị đẩy ra.

Kỹ thuật loại bỏ phôi sai

Tooling có nhiều cách để loại bỏ phôi lỗi.

Khe hẹp: Chỉ phôi đơn, không chồng lên nhau mới lọt qua.
Gờ loại bỏ chiều cao: Phôi quá cao hoặc chồng lên nhau sẽ bị đẩy trở lại bát.
Cổng lật phôi: Dùng để đảo mặt phôi nếu cần đưa ra ở mặt đối diện.

Tối ưu hóa dòng phôi

Bộ điều khiển (Controller) đóng vai trò quan trọng.

Nó điều chỉnh rung động để duy trì mật độ phôi lý tưởng trên rãnh. Không quá đông gây tắc nghẽn, không quá thưa làm giảm tốc độ.

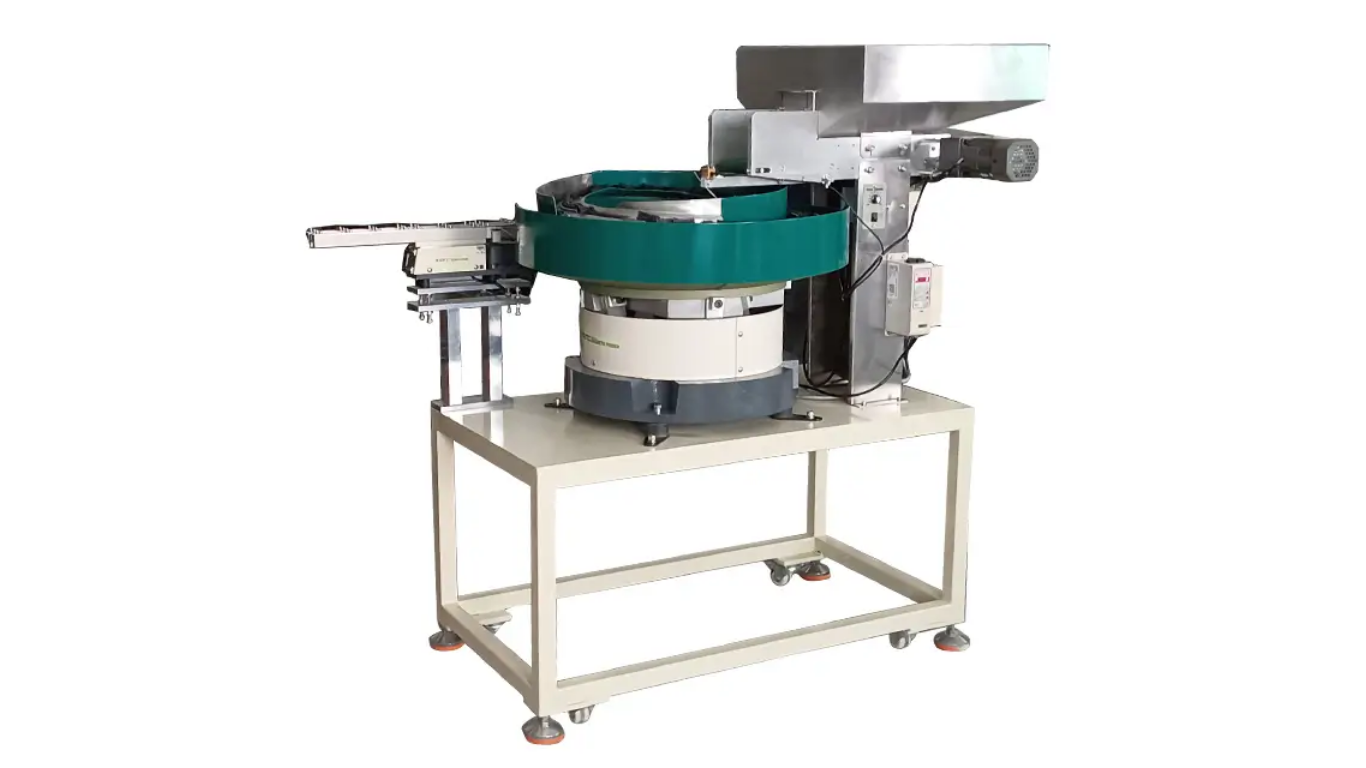

Ưu điểm nổi bật của máy rung bát

Bowl Feeder là lựa chọn hàng đầu vì những ưu điểm này:

Độ chính xác định hướng tuyệt đối

Đây là ưu điểm lớn nhất. Bowl Feeder đảm bảo 100% phôi được cấp ra đúng tư thế. Điều này rất quan trọng cho các quy trình lắp ráp yêu cầu khắt khe.

Tốc độ và hiệu quả cao

Nó có khả năng cấp phôi với tốc độ rất cao. Thường đạt hàng trăm đến hàng nghìn phôi mỗi phút (PPM). Phù hợp cho sản xuất hàng loạt (Mass Production).

Thiết kế gọn gàng

Tất cả chức năng (chứa, sắp xếp, định hướng) đều tích hợp trong một đơn vị duy nhất. Tiết kiệm không gian nhà máy.

Các yếu tố cần cân nhắc khi lựa chọn Bowl Feeder

Lựa chọn Bowl Feeder phải dựa trên nhu cầu cụ thể.

Kích thước và vật liệu

Đường kính bát: Phải phù hợp với kích thước linh kiện và tốc độ cấp liệu yêu cầu.
Vật liệu bề mặt: Inox là tiêu chuẩn. Cần phủ Urethane/Teflon cho linh kiện dễ xước hoặc chống tĩnh điện.

Kekerapan dan amplitud getaran

Hệ thống rung phải ổn định. Controller phải cho phép điều chỉnh linh hoạt để tối ưu cho từng loại phôi.

Khả năng kết nối với máng rung thẳng

Bowl Feeder thường cần kết hợp với Máy rung tuyến tính. Cần đảm bảo khả năng kết nối và chuyển phôi mượt mà.

membuat kesimpulan:

Máy cấp liệu rung bát (Bowl Feeder) là giải pháp tối ưu. Nó là không thể thay thế cho việc cấp liệu các linh kiện rời rạc, đòi hỏi độ chính xác và tốc độ cao. Đầu tư vào Bowl Feeder chất lượng cao là đầu tư vào năng suất và chất lượng sản phẩm của bạn.

Linh kiện của bạn có hình dạng đặc biệt không? Bạn cần tốc độ cấp phôi bao nhiêu?

Hãy gửi mẫu linh kiện cho SUMPAH. Chúng tôi sẽ tư vấn và thiết kế Tooling tùy chỉnh cho Máy cấp liệu rung bát của bạn. Cam kết hiệu suất định hướng và tốc độ vượt trội.
