Kích thước bộ chuyển đổi dạng rung: Bảng tra chuẩn cho kỹ sư

Khi thiết kế hoặc bảo trì hệ thống mâm rung cấp liệu, khâu tính toán không gian rất quan trọng. Bộ chuyển đổi dạng rung (đế rung / Drive Unit) là bộ phận cốt lõi tạo ra dao động cho toàn bộ lòng phễu.

Nắm rõ kích thước bộ chuyển đổi dạng rung giúp kỹ sư bố trí khung máy chính xác. Điều này cũng giúp tránh tình trạng quá tải cuộn từ hay lắp đặt không vừa bệ máy.

Artikel ini SUMPAH cung cấp bảng tra kích thước chuẩn và hướng dẫn chọn size từ chuyên gia SWOER.

Kích thước bộ chuyển đổi dạng rung tròn chuẩn kỹ thuật

Bộ chuyển đổi dạng rung tròn (Piezo / Electromagnetic Bowl Drive) chịu trách nhiệm xoay tịnh tiến phôi đi lên phễu.

Khi tra cứu kích thước, kỹ sư cần quan tâm các thông số cốt lõi sau:

  • Đường kính đế (D) & Chiều cao tổng thể (H): Xác định khoảng không gian chiếm chỗ dưới bệ máy.
  • Tâm lỗ bắt phễu (PCD): Đảm bảo mặt đĩa nối khớp hoàn toàn với đáy lòng mâm.
  • Đường kính phễu tương thích: Mỗi size đế rung chỉ gánh được phễu có đường kính tối đa nhất định.

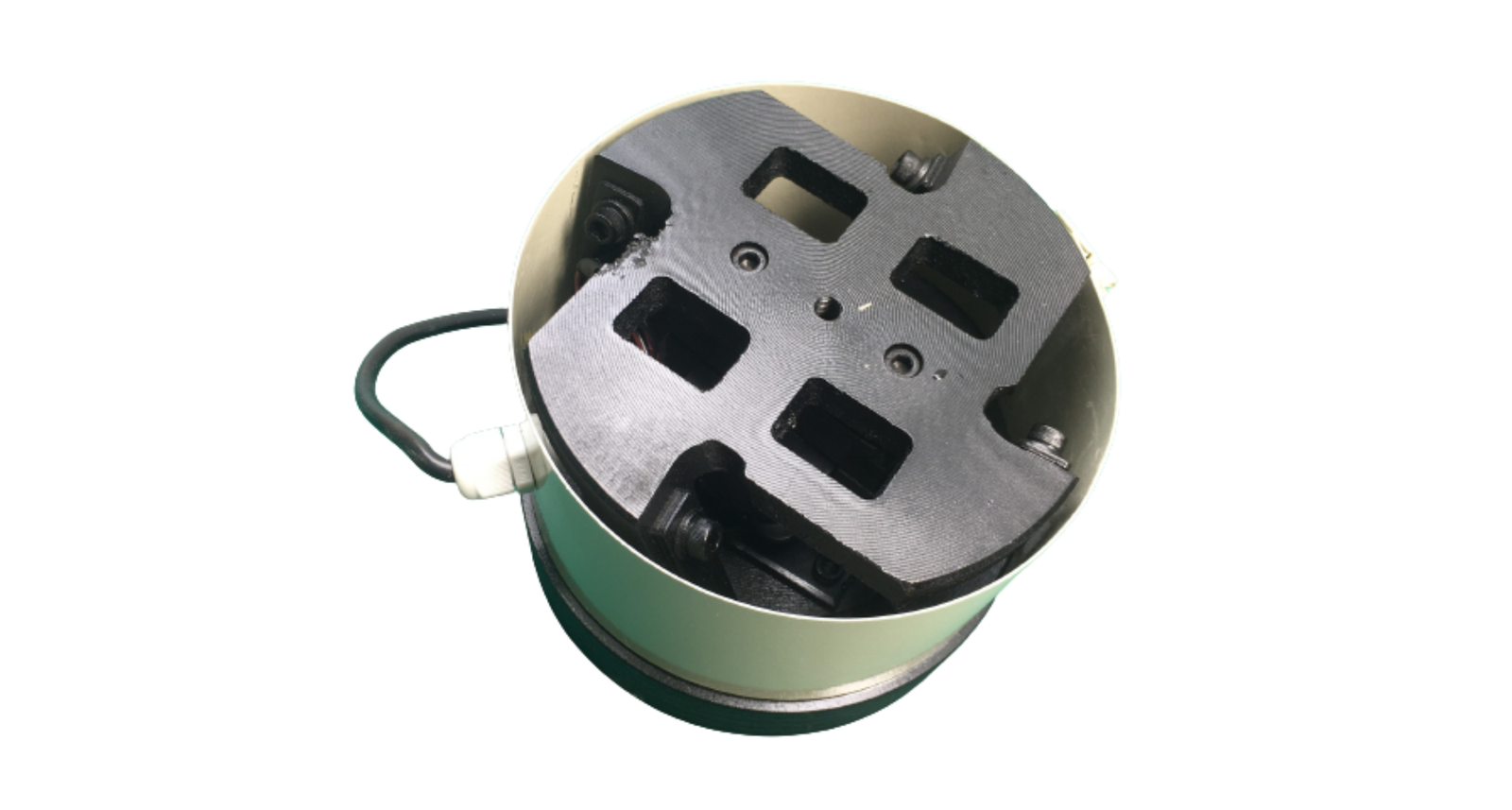

Kích thước bộ chuyển đổi dạng rung tròn chuẩn kỹ thuật
Kích thước bộ chuyển đổi dạng rung tròn chuẩn kỹ thuật

Bảng tra kích thước bộ chuyển đổi dạng rung tròn tham khảo:

Mã size đế rungĐường kính đế (D)Chiều cao (H)Đường kính phễu phù hợpAplikasi Popular
Size Mini (Φ100 – Φ 190 mm)100 – 190 mm80 – 120 mm200 mmLinh kiện vi điện tử, chân cắm, chip
Size Trung (Φ 250 – Φ 400 mm)250 – 400 mm150 – 230 mm250 – 500 mmBulong, ốc vít, nắp chai, kẹp nhựa
Size Lớn (Φ 500 – Φ 700mm)500 – 700 mm250 – 350 mm600 – 900 mmPhôi cơ khí nặng, linh kiện ô tô

Kích thước bộ chuyển đổi dạng rung thẳng

Bộ rung thẳng (Linear Feeder Drive) tạo ra chuyển động tịnh tiến theo đường thẳng. Thiết bị này thường nằm ở cổng ra của mâm rung để chuyển phôi vào trạm lắp ráp.

Kích thước bộ chuyển đổi dạng rung dạng thẳng bao gồm:

  • Chiều dài x Rộng x Cao (L – W – H): Xác định footprint lắp trên mặt bàn máy.
  • Chiều dài thanh dẫn tối đa (Track Length): Giới hạn độ dài của thước dẫn phôi.
  • Tải trọng gánh tối đa: Khối lượng tối đa của thanh dẫn và phôi chạy trên đó.

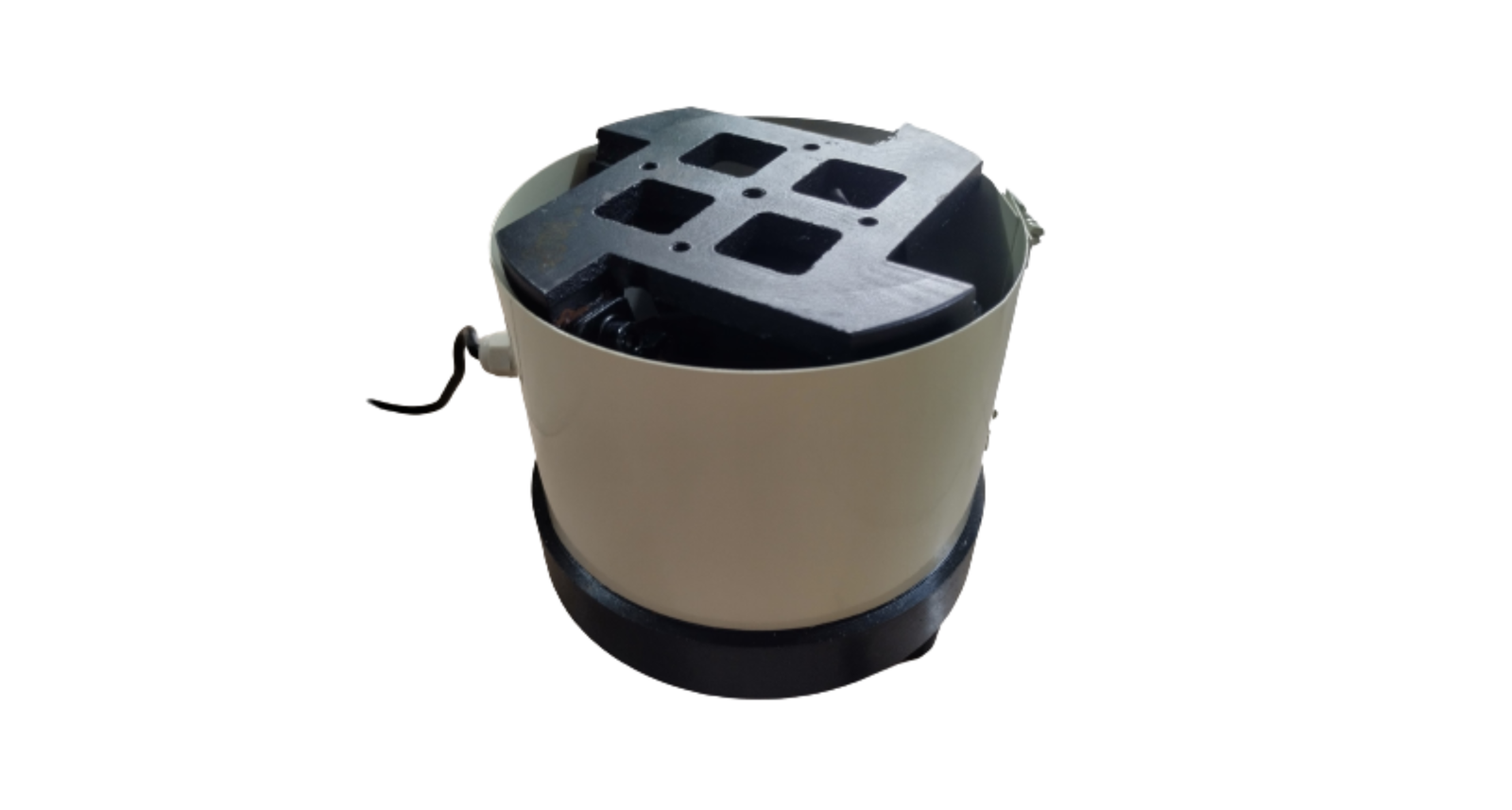

Kích thước bộ chuyển đổi dạng rung thẳng
Kích thước bộ chuyển đổi dạng rung thẳng

Các yếu tố quyết định đến việc chọn kích thước bộ chuyển đổi dạng rung

Việc lựa chọn size đế rung không chỉ dựa vào không gian lắp đặt. Kỹ sư cần tính toán các yếu tố kỹ thuật sau:

  • Trọng lượng lòng phễu: Phễu Inox hoặc phễu nhôm càng nặng thì chọn size đế rung càng lớn.
  • Tải trọng phôi chứa trong mâm: Khối lượng linh kiện đổ vào lòng mâm lúc đầy tải.
  • Tần số dao động (50Hz – 100Hz hoặc Piezo): Quyết định kích thước cuộn từ và độ dày của hệ thống lá xoay.

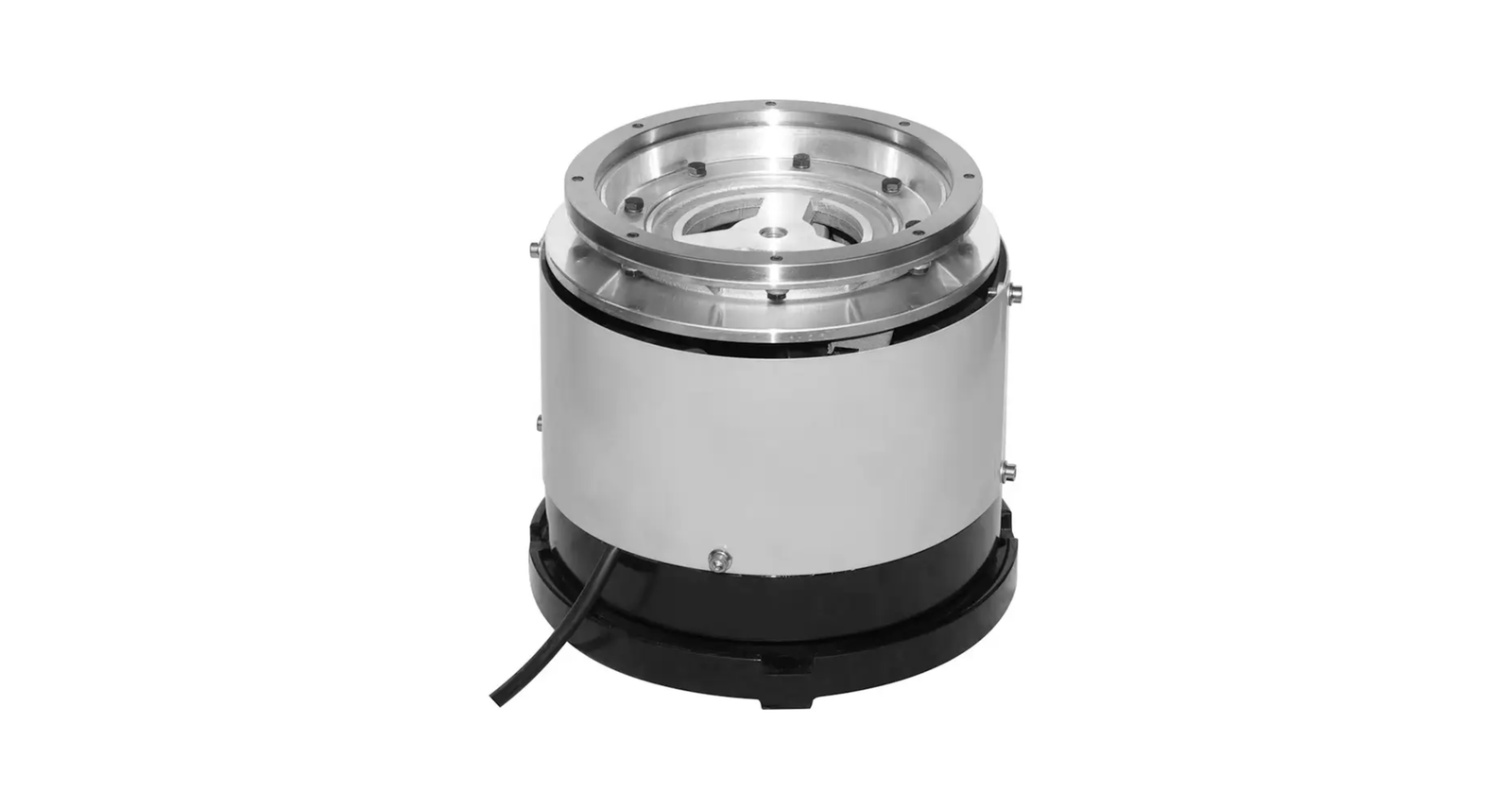

Các yếu tố quyết định đến việc chọn kích thước bộ chuyển đổi dạng rung
Các yếu tố quyết định đến việc chọn kích thước bộ chuyển đổi dạng rung

Lưu ý quan trọng khi lắp đặt theo kích thước bộ chuyển đổi dạng rung

Để hệ thống vận hành êm ái, quá trình thi công cơ khí cần tuân thủ:

  • Chừa khoảng trống chống rung: Để khoảng hở tối thiểu 20 – 30mm xung quanh đế rung, tránh va chạm với thiết bị khác.
  • Mặt sàn bắt đế phải gia công phẳng: Chân đế bộ chuyển đổi phải siết chặt trên mặt phẳng đã phay chuẩn để tránh lệch pha dao động.
  • Đồng bộ với Controller: Công suất bộ điều khiển biến tần phải tương thích hoàn toàn với cuộn từ của đế rung.

buat kesimpulan

Nắm chắc kích thước bộ chuyển đổi dạng rung giúp bạn chủ động trong khâu thiết kế 3D và tối ưu hóa chi phí chế tạo.

Bạn đang cần tải File CAD 3D (STEP/IGES) hoặc cần tư vấn chọn size bộ chuyển đổi dạng rung chuẩn xác?

Hubungi pasukan kejuruteraan kami sekarang. SUMPAH qua Hotline/Zalo: 0347 103 200 hoặc Email: sales@swoer.vn  để nhận trọn bộ File thiết kế 3D hoàn toàn miễn phí!
