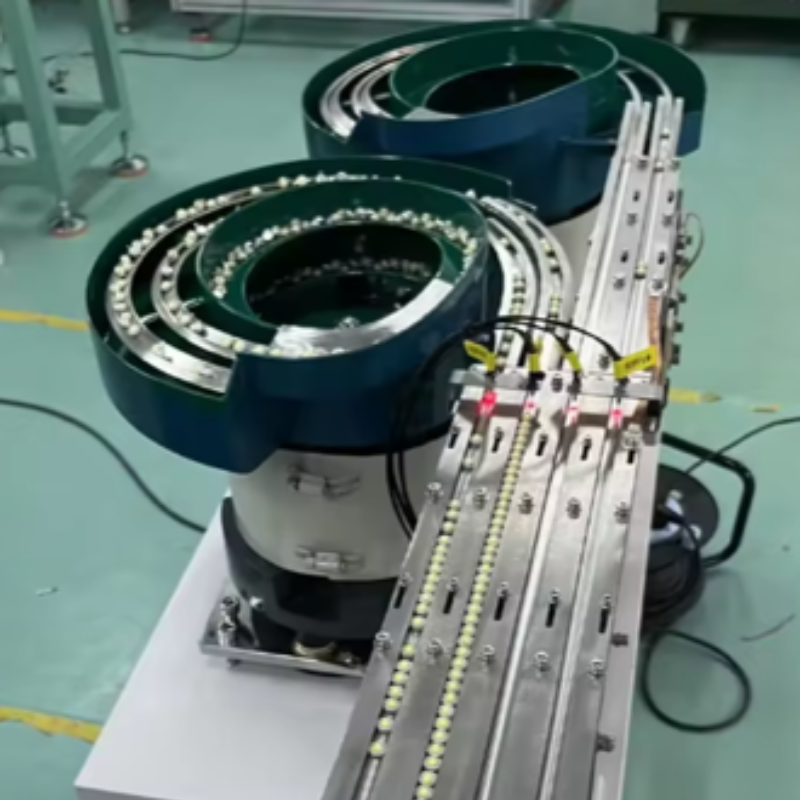

Máy rung cấp phôi chính xác & phi tiêu chuẩn

Đây là một thiết bị cấp liệu tự động được thiết kế tùy chỉnh. Chức năng cốt lõi là sử dụng mâm rung chính xác để định hướng, sắp xếp, tách rời các phôi phi tiêu chuẩn đang lộn xộn. Cuối cùng, phôi được cung cấp liên tục, từng chiếc một, theo hướng và tư thế chính xác đã được thiết lập, tới công đoạn tiếp theo.

Nguyên lý hoạt động

Nguyên lý cơ bản dựa trên sự rung động biên độ nhỏ, tần số cao do nam châm điện tạo ra:

1. Rung động: Nam châm điện dưới đáy mâm rung, dưới sự điều khiển của bộ điều khiển, tạo ra hàng trăm lần hút nhả mỗi giây, khiến toàn bộ mâm rung tạo ra dao động phức hợp.
2. Di chuyển: Phôi nằm trên đường ray xoắn ốc bên trong lòng mâm. Do rung động, phôi nảy nhẹ và di chuyển tiến lên một đoạn nhỏ. Vô số các chuyển động nhỏ tích lũy thành một chuyển động định hướng liên tục.
3. Lọc và định hướng: Đây là cốt lõi của công nghệ. Bằng cách thiết kế và lắp đặt một loạt các cơ cấu định hướng tinh vi trên đường ray xoắn ốc, chỉ những phôi có tư thế phù hợp mới đi qua được. Những phôi có tư thế không chính xác sẽ bị gạt, bị đẩy ngược hoặc rơi xuống đáy mâm để xếp hàng lại.

Các thành phần chính

1. Thân mâm rung:
   • Thường làm bằng thép không gỉ, với đường ray xoắn ốc hướng lên bên trong.
   • Tùy theo đặc tính phôi, mặt trong có thể được xử lý đặc biệt, như phun phủ Teflon hoặc lắp đặt nam châm.
2. Hệ thống định hướng và đường ray:
   • Đây là linh hồn của thiết kế phi tiêu chuẩn. Dựa trên mô hình 3D của phôi, các kỹ sư thiết kế một loạt cơ cấu khéo léo như:
     • Khe hở/rãnh: Dùng để lọc các bộ phận cụ thể của phôi.
     • Chặn/gạt: Loại bỏ phôi có tư thế không chính xác.
     • Kết hợp chốt chặn và khe hở: Giúp phôi xoay 180∘.
     • Thay đổi chiều rộng đường ray: Tự động lọc phôi theo kích thước.
   • Đường ray của bộ rung chính xác thường được khắc hoặc khảm theo yêu cầu, với độ chính xác có thể đạt đến cấp độ micromet.
3. Bộ phận dẫn động điện từ và đế:
   • Bao gồm nam châm điện, lá thép đàn hồi, v.v.. Độ cứng và độ giảm chấn của chúng được tính toán chính xác để đảm bảo rung động hiệu quả và ổn định.
4. Bộ điều khiển:
   • Dùng để điều chỉnh biên độ rung, từ đó kiểm soát tốc độ cấp liệu. Có thể giao tiếp với PLC của máy chính để đồng bộ hóa khởi động/dừng.
5. Bộ rung thẳng:
   • Kết nối ở đầu ra mâm rung, vận chuyển phôi đã được định hướng một cách ổn định đến điểm làm việc xa hơn. Thiết bị này cũng hoạt động dựa trên nguyên lý rung, nhưng quỹ đạo là đường thẳng.
6. Cảm biến quang điện và cơ cấu chặn:
   • Đặt tại đầu ra để kiểm tra sự hiện diện của phôi và kiểm soát nhịp độ xuất liệu, tránh phôi bị chồng chất.

Ứng dụng

Thiết bị này được sử dụng rộng rãi trong mọi ngành công nghiệp sản xuất cao cấp:

• Ngành điện tử: Đầu nối siêu nhỏ, chip, đầu cáp, linh kiện giao diện có hình dạng dị biệt.
• Ngành ô tô: Piston chính xác, bánh răng nhỏ, vỏ cảm biến, các loại chốt/ốc vít đặc chủng.
• Ngành y tế: Các bộ phận dụng cụ phẫu thuật, thanh đẩy ống tiêm, van siêu nhỏ. Đặc biệt yêu cầu rất cao về độ sạch và không gây hư hỏng.
• Kim loại chính xác: Lò xo dị hình, trục nhỏ, đinh tán tùy chỉnh.
