Mâm rung có những loại nào? Hướng dẫn phân loại toàn diện trong thiết kế máy

Hệ thống cấp liệu tự động là mảnh ghép không thể thiếu trong các nhà máy thông minh 4.0. Trong đó, các dòng máy cấp liệu bằng lực rung luôn đóng vai trò điều phối dòng chảy của phôi. Thiết bị giúp giải phóng sức lao động thủ công ở khâu phân loại đầu vào. Đồng thời, máy đảm bảo cấp phôi chính xác cho các cụm robot kẹp gắp phía sau.

Việc không nắm rõ mâm rung có những loại nào sẽ dẫn đến nhiều hệ lụy kỹ thuật. Doanh nghiệp có thể chọn sai dòng máy so với đặc tính hình học của phôi. Sai lầm này gây lãng phí ngân sách đầu tư hoặc khiến máy liên tục bị kẹt vặt.

Để giúp bạn có cái nhìn toàn diện, SWOER Bắc Ninh đã hệ thống hóa lại toàn bộ. Bài viết này sẽ phân loại chi tiết các dòng mâm rung theo kết cấu, công năng và lớp phủ. Hãy cùng khám phá ngay sau đây để đưa ra lựa chọn đầu tư chuẩn xác nhất.

Phân loại mâm rung cấp liệu theo kết cấu và quỹ đạo chuyển động

Đây là cách phân loại cơ bản và kinh điển nhất trong ngành cơ khí tự động hóa. Dựa vào đường đi của hạt phôi, máy được chia làm 3 dòng chính:

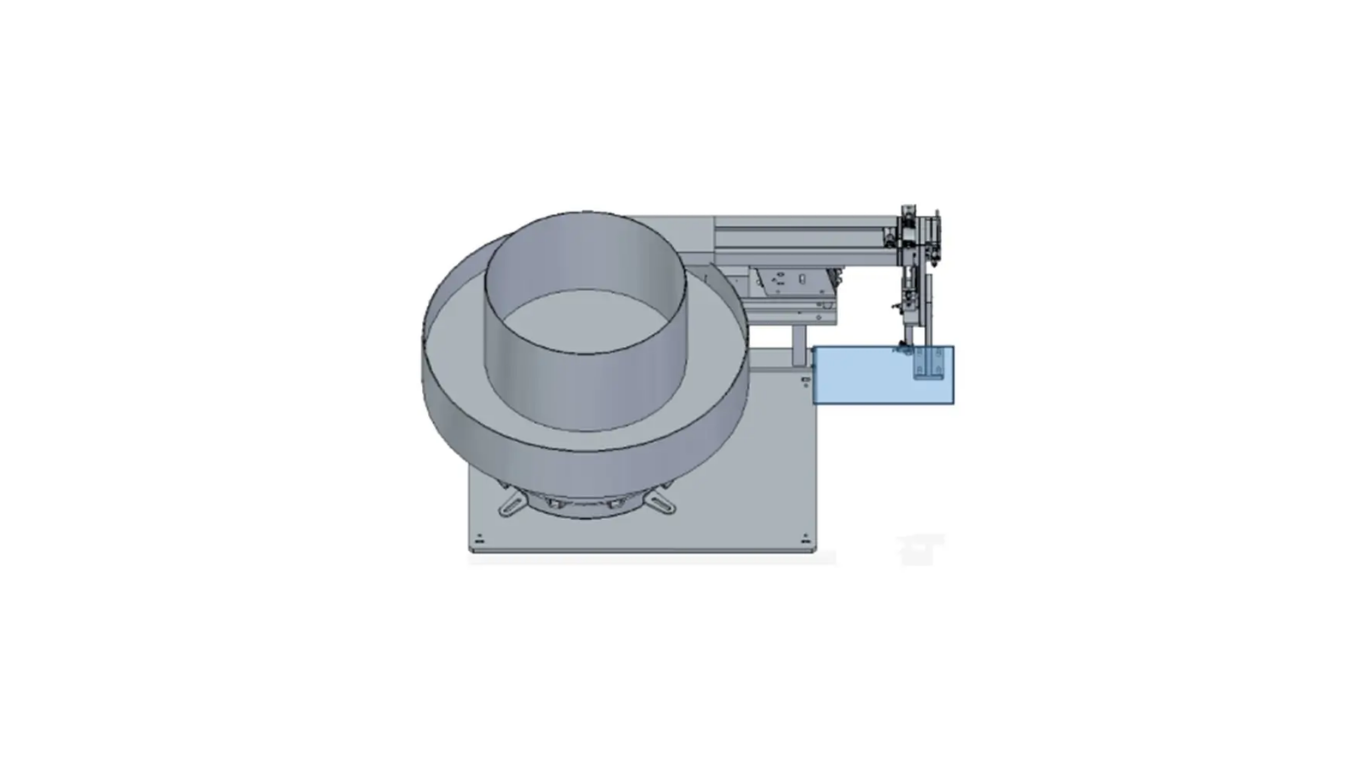

1. Mâm rung tròn cấp liệu (Vibratory Bowl Feeder)

Đây là dòng máy phổ biến nhất và xuất hiện trong hầu hết các xưởng lắp ráp. Máy cấu tạo gồm một lòng bát có các đường dốc xoắn ốc chạy quanh thành từ đáy lên đỉnh. Khi cuộn hút điện từ hoạt động, lực từ trường tạo ra quỹ đạo dao động xoắn ốc. Phôi liệu đổ đống lộn xộn sẽ tự động leo dốc đi lên theo đường vòng tròn.

Nhiệm vụ cốt lõi của mâm rung tròn là chứa phôi thô, phân loại và định hướng tư thế phôi. Hệ thống bẫy cơ khí (tooling) trong bát sẽ gạt bỏ 100% các phôi đi sai chiều. Máy chỉ cho phép những phôi đi đúng hướng chiến thuật tiến ra cửa xả.

2. Thanh rung thẳng dẫn hướng (Linear Feeder)

Dòng máy này không thiết kế dạng lòng bát chứa mà có kết cấu dạng một rãnh dài thẳng tịnh tiến. Quỹ đạo chuyển động của phôi trên thanh rung thẳng là đường thẳng nằm ngang.

Nhiệm vụ của nó là làm cầu nối trung chuyển giữa mâm tròn và cụm máy kẹp gắp. Thanh rung thẳng tích lũy một lượng phôi xếp ngay ngắn nối đuôi nhau thành một hàng đệm (Buffer). Điều này giúp mâm tròn phía trước có thời gian nghỉ vặt, giúp bảo vệ cuộn hút không bị nóng.

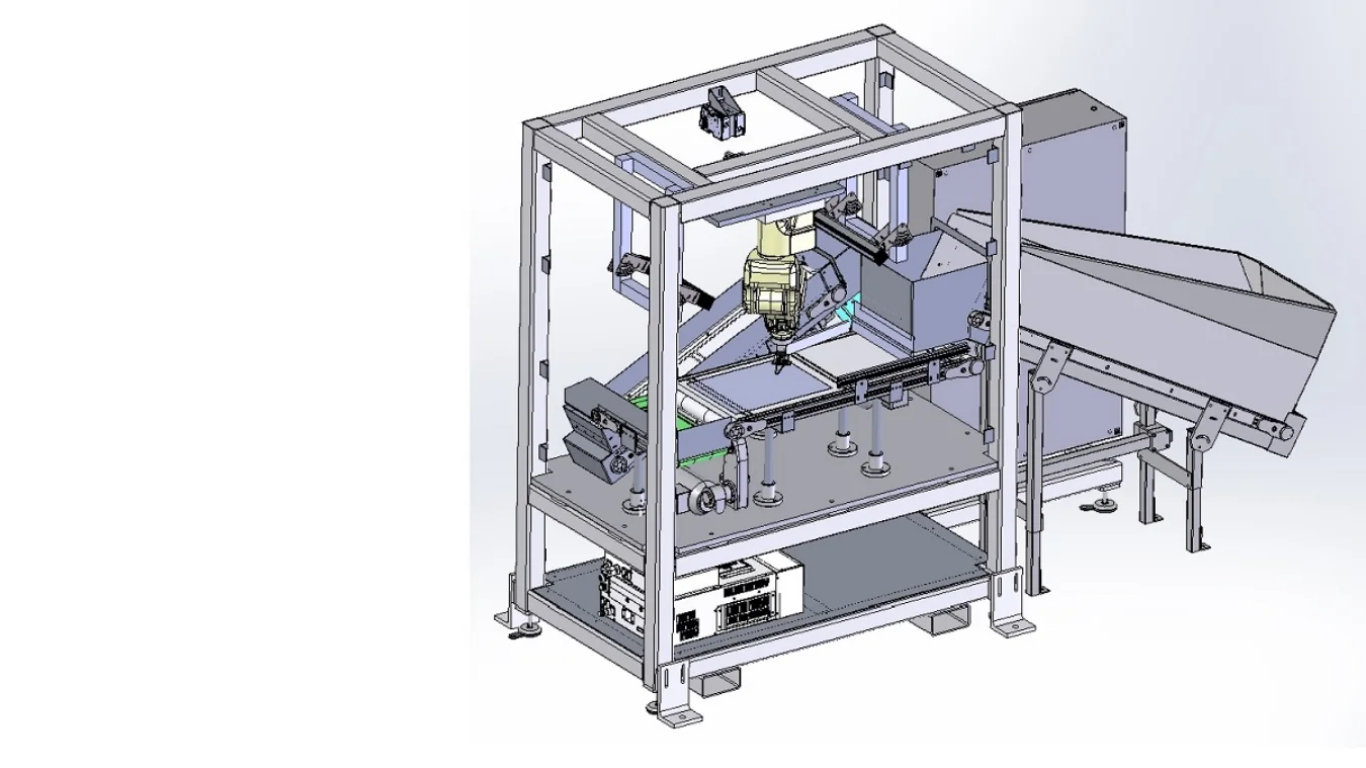

3. Mâm rung mềm thông minh (Flexible Feeder)

Đây là bước nhảy vọt về công nghệ cấp liệu trong kỷ nguyên Smart Factory. Máy sở hữu một bề mặt phẳng linh hoạt thay vì các rãnh chạy gò hàn cơ khí cố định. Hệ thống hoạt động kết hợp đồng bộ cùng “mắt thần” Camera Vision và cánh tay Robot Delta hoặc Robot Scara.

Mâm sẽ rung lắc nhẹ để tản đều phôi dị hình ra bề mặt phẳng. Camera Vision tiến hành quét tọa độ chụp ảnh và truyền dữ liệu về bộ não lập trình. Robot sẽ lao xuống kẹp gắp chính xác phôi theo đúng tọa độ được định vị. Dòng máy này cho phép bạn đổi model sản phẩm chỉ bằng một cú click chuột trên phần mềm điều khiển.

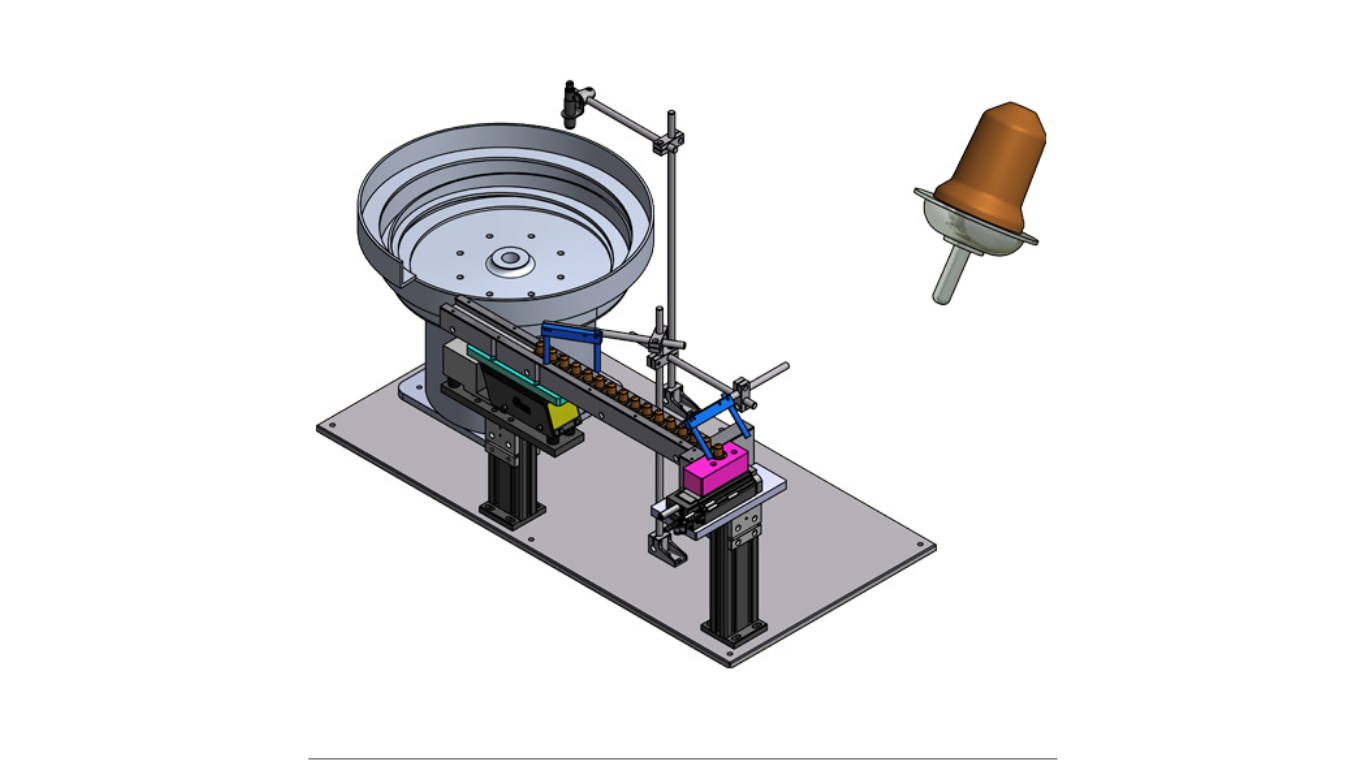

Phân loại mâm rung theo kích thước của phôi liệu xử lý

Tùy thuộc vào trọng lượng và kích cỡ của hạt phôi, nhà sản xuất sẽ chia thành hai phân khúc:

1. Dòng mâm rung tiêu chuẩn và hạng nặng

Phân khúc này sở hữu đường kính lòng bát lớn, thường dao động từ 250mm đến hơn 700mm. Phần đế máy và hệ thống lò xo lá được gia cường kết cấu vô cùng đầm chắc. Máy chuyên dùng để chịu lực quán tính cực cao từ các loại phôi nặng. Các ứng dụng điển hình là cấp liệu bu lông, đai ốc, long đen hay chi tiết đột dập sắc nhọn.

2. Dòng mâm rung siêu nhỏ/micro (Micro Feeder)

Đây là dòng máy phân khúc mini với đường kính lòng bát siêu nhỏ, chỉ từ 50mm đến 150mm. Máy sử dụng hệ thống cuộn hút cao tần để tạo ra biên độ rung cực mịn và tần số cực cao. Phôi liệu sẽ dịch chuyển mượt mà, nhẹ nhàng lướt đi mà không bị nảy mạnh hay bay khỏi quỹ đạo. Máy chuyên dụng cấp liệu cho chip bán dẫn, vi mạch điện tử hay micro-screw của đồng hồ.

Phân loại mâm rung theo chất liệu bề mặt lòng bát

Lớp phủ bề mặt lòng bát là yếu tố quyết định đến tính thẩm mỹ của phôi và độ bền của máy. Trên thị trường hiện nay có 3 tùy chọn chất liệu chính:

1. Mâm rung Inox nguyên bản (Inox 304 hoặc Inox 316)

Dòng mâm này giữ nguyên bề mặt kim loại thép không gỉ dày dặn, chịu va đập tốt. Đặc biệt, dòng mâm làm bằng Inox 316 sẽ được đánh bóng gương hoàn hảo bề mặt. Máy đáp ứng tuyệt đối tiêu chuẩn vô trùng khắt khe của phòng sạch sản xuất y tế, dược phẩm và thực phẩm.

2. Mâm rung bọc phủ Polyurethane (PU Coating)

Lòng bát Inox sẽ được phun bọc một lớp màng chất liệu Polyurethane dẻo dai dày từ 1mm đến 3mm. Lớp “áo giáp” này mang lại hai giá trị kinh tế lớn cho nhà xưởng. Nó giúp chống mài mòn, chống vẹt lòng bát vĩnh viễn khi ma sát với phôi kim loại nặng sắc nhọn. Đồng thời, lớp phủ PU hấp thụ xung lực va đập, giảm đến 60% tiếng ồn chói tai trong nhà xưởng.

3. Mâm rung bọc phủ Silicon hoặc màng Polymer cao cấp

Bề mặt của dòng mâm này có đặc tính siêu mềm mịn và có độ bám tự nhiên cao. Thiết bị là vị cứu tinh dành riêng cho các linh kiện công nghệ cao dễ bị tổn thương bề mặt. Ví dụ như khay chứa SIM, chân pin, tròng kính hay nắp chai nhựa tinh xảo. Lớp phủ silicon giúp linh kiện lướt đi mượt mà, giữ vẹn nguyên 100% độ thẩm mỹ và không một vết xước.

Bí quyết lựa chọn loại mâm rung tối ưu nhất cho nhà xưởng của bạn

Để chọn được dòng máy phù hợp nhất trong các loại trên, bạn hãy đối chiếu theo 3 tiêu chí cốt lõi:

• Đặc tính hình học của hạt phôi: Phôi nặng hay nhẹ? Có dễ xước bề mặt không? Biên dạng phôi có bavia hay dễ rối vào nhau không? Phôi nặng chọn mâm bọc PU. Phôi nhạy cảm chọn mâm bọc silicon. Phôi dễ rối bắt buộc phải đặt thiết kế hệ thống bẫy tooling gạt rối chuyên dụng.
• Tốc độ xả liệu yêu cầu (Sản lượng PPM): Nhà máy của bạn cần cấp bao nhiêu linh kiện trong thời gian một phút? Nếu cần tốc độ cực cao cho phôi mini, hãy chọn mâm micro cao tần. Nếu cần đổi mã model liên tục với nhiều biên dạng dị hình, hãy ưu tiên giải pháp mâm rung mềm.
• Không gian mặt bằng lắp đặt máy (Layout space): Hãy đo đạc kỹ không gian tủ máy tổng thể của bạn. Nếu diện tích rộng rãi, việc kết hợp bộ đôi mâm tròn và thanh rung thẳng là phương án chạy ổn định nhất. Nếu tủ máy siêu hẹp để bàn, dòng mâm tròn mini độc lập sẽ giúp giải phóng diện tích tối đa.

SWOER Bắc Ninh – Nhà sản xuất và “may đo” mọi dòng mâm rung theo yêu cầu

Việc chế tạo một bộ mâm rung hoạt động trơn tru đòi hỏi trình độ cơ khí chính xác rất cao. SWOER Bắc Ninh tự hào là đơn vị tiên phong tại Việt Nam làm chủ công nghệ sản xuất tất cả các dòng máy cấp liệu: từ mâm tròn, rung thẳng, mâm micro cho đến hệ thống mâm rung mềm thông minh.

Lựa chọn đặt hàng tại SWOER, doanh nghiệp của bạn sẽ nhận được những cam kết vàng:

• Giá gốc trực tiếp tại xưởng: Sản xuất hoàn toàn tại Bắc Ninh, không qua trung gian thương mại, tối ưu từ 15% – 20% ngân sách đầu tư ban đầu cho dự án.
• Tiết kiệm điện năng: Sử dụng cuộn hút quấn 100% dây đồng nguyên chất và tính toán chuẩn điểm cộng hưởng vật lý giúp tiết kiệm 20% lượng điện tiêu thụ.
• Hỗ trợ kỹ thuật 24/7: Đội ngũ kỹ sư làm chủ công nghệ, có mặt xử lý sự cố tại xưởng ngay trong ngày, bảo vệ dòng chảy sản xuất luôn thông suốt.

Kết luận

Việc hiểu rõ mâm rung có những loại nào giúp các kỹ sư thiết kế máy luôn chủ động và tự tin khi lên phương án tự động hóa. Hãy căn cứ chính xác vào đặc tính phôi liệu và tốc độ yêu cầu để đưa ra quyết định đầu tư đúng đắn nhất.

Bạn đang phân vân chưa biết mã phôi của xưởng mình phù hợp với dòng mâm rung tròn, thanh rung thẳng hay cần bọc phủ chất liệu gì để chống trầy xước?

Hãy liên hệ ngay với SWOER Bắc Ninh. Hãy gửi mẫu phôi thực tế của bạn, đội ngũ chuyên gia hàng đầu của chúng tôi sẽ tiến hành khảo sát giải pháp kỹ thuật, chạy thử nghiệm tải và lên bản vẽ layout 3D hoàn toàn miễn phí cho bạn ngay hôm nay!
