Mâm rung cấp liệu vít/thanh ren: Bí quyết chống kẹt phôi, bứt phá năng suất trạm bắn vít

Bu-lông, vít và thanh ren là những linh kiện kết nối xuất hiện với số lượng hàng triệu chi tiết. Chúng có mặt trong hầu hết các nhà máy lắp ráp ô tô, xe máy và thiết bị điện tử. Tuy nhiên, việc cấp dòng phôi này vào dây chuyền luôn là một bài toán cơ khí đầy thách thức.

Vít và thanh ren có đặc điểm hình học là thân dài, trọng tâm thường lệch hẳn về phía đầu mũ. Khi bạn đổ một số lượng lớn phôi vào bát chứa thô, chúng rất dễ đan chéo vào nhau như “tổ chim”. Hiện tượng này gây ra tình trạng kẹt cứng dây chuyền và làm dừng trạm robot bắn vít tự động vặt liên tục.

Để giải quyết triệt để lỗi nghẽn mạch này, hệ thống mâm rung cấp liệu vít/thanh ren (screw feeder) chuyên dụng đã ra đời. Trạm máy thông minh này được thiết kế để tách rời, định hướng và đẩy từng chiếc vít ra ngoài theo một hàng duy nhất. Hãy cùng 스워어 bóc tách giải pháp bẫy gạt chống kẹt và cẩm nang lựa chọn thông số thiết bị tối ưu.

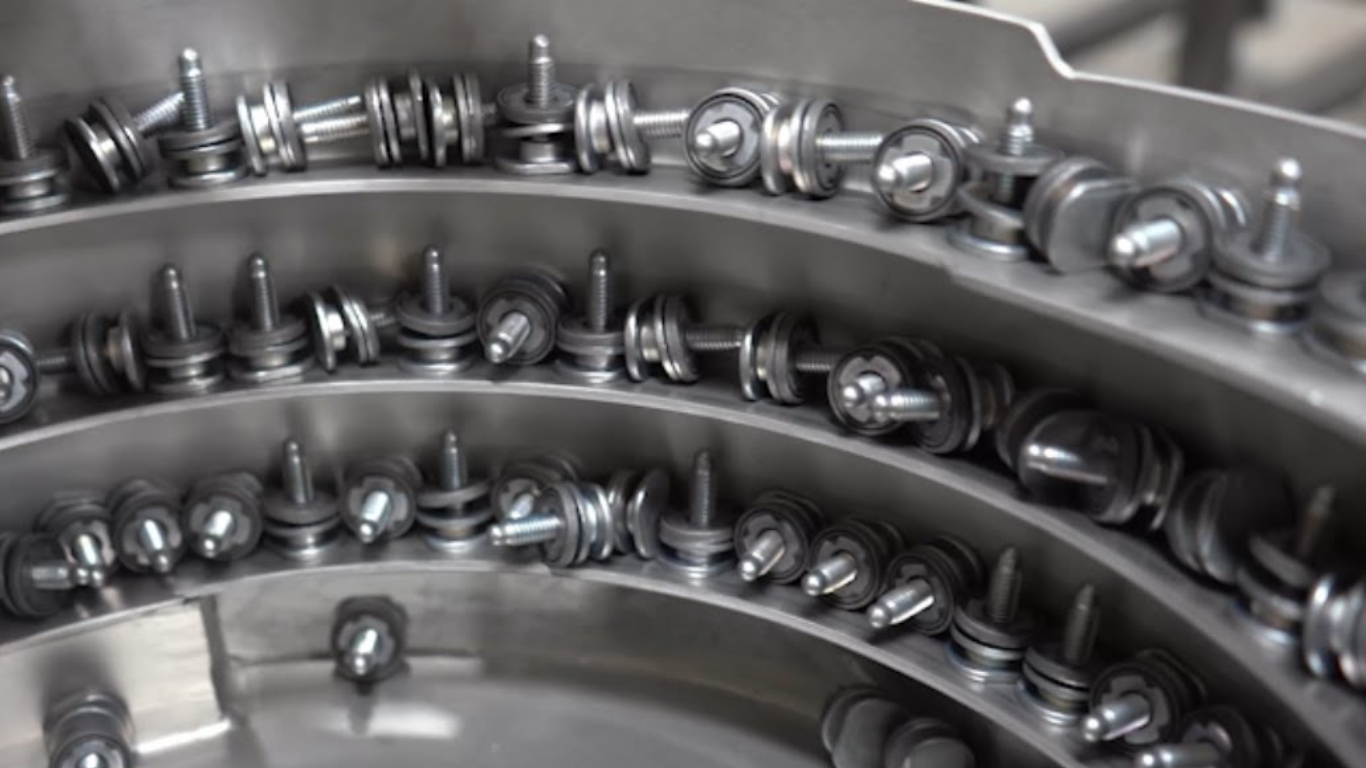

Thách thức lớn khi cấp phôi vít và thanh ren trong tự động hóa

Công đoạn bắt vít tự động đòi hỏi dòng phôi đầu vào phải đáp ứng độ ổn định cực cao:

• Hiện tượng dính và đan chéo khay phôi: Thân ren của vít có các rãnh xoắn cơ học rất dễ bám dính. Khi mâm máy dao động tự do, các bước ren này sẽ gá chặt vào nhau. Chúng tạo thành các cụm phôi lớn làm tắc nghẽn lòng bát chứa.
• Lỗi sai hướng hành trình chặng cuối: Vít cần được cấp vào máy bắn vít theo một hướng cố định duy nhất. Thông thường là hướng xuôi đầu mũ lên trên hoặc thả thẳng thân xuống dưới. Nếu đi sai hướng, súng bắn vít tự động sẽ bị dập lệch tâm, gây gãy mũi vít hoặc hỏng bước ren của sản phẩm.
• Yêu cầu áp lực dòng chảy liên tục: Các trạm robot bắt vít công nghiệp vận hành với tốc độ cực cao. Do đó, mâm rung phải liên tục tạo ra một lực ép cơ học đầm chắc. Hệ thống đảm bảo phôi xếp hàng đều đặn, không xuất hiện khoảng thời gian chết.

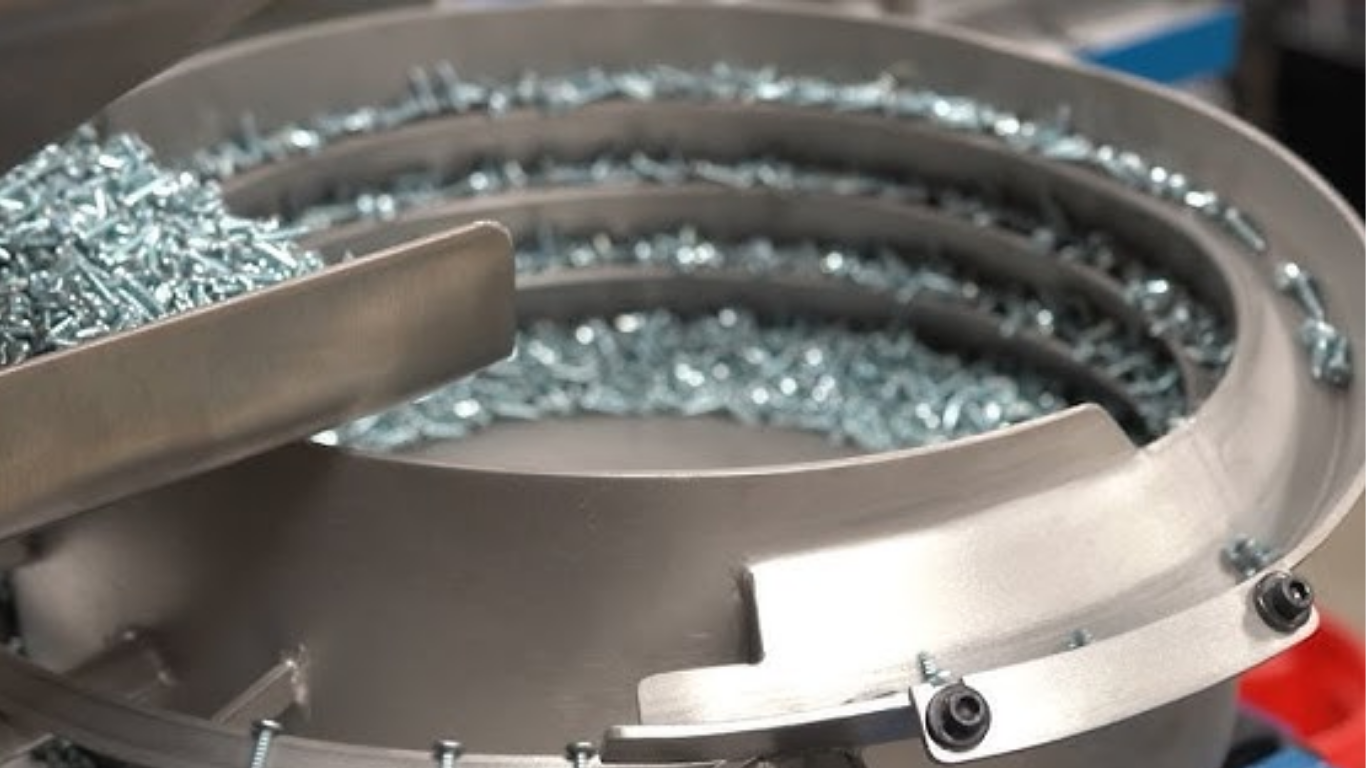

Giải pháp công nghệ mâm rung cấp liệu vít/thanh ren tại SWOER

Để xử lý mượt mà nhóm phôi kim loại sắc nhọn này, đội ngũ kỹ sư tại SWOER ứng dụng các giải pháp phần cứng đồng bộ:

Thiết kế rãnh treo mũ vít và bẫy gạt chống chồng hàng

Kỹ sư SWOER gia công đường ray đặc thù dạng rãnh hở (Slotted track). Khi dòng vít di chuyển tiến lên dọc theo vách bát, phần thân vít sẽ tự động lọt xuống khe hở.

Phần mũ vít được giữ treo lại chắc chắn trên mặt ray. Những chiếc vít bị nằm ngang, nằm chéo hoặc chồng đôi lên nhau sẽ lập tức bị gẫy gạt bay trở lại đáy bát chứa thô để chạy lại từ đầu.

Giải pháp xử lý thanh ren dài bằng đường ray kép

Đối với dòng thanh ren hoặc vít không có mũ, bài toán định hướng sẽ khó hơn rất nhiều. SWOER thiết kế hệ thống bẫy gạt cơ khí dựa trên tỷ lệ chiều dài và tính toán trọng tâm hình học của thanh ren.

Cơ cấu cơ khí buộc các thanh ren phải tự động xếp nối đuôi nhau di chuyển tịnh tiến một cách ngăn nắp, nói không với lỗi xoay ngang dọc.

Tích hợp cụm thanh rung tuyến tính chống nghẽn chặng cuối

Hệ thống cấp liệu hoàn chỉnh là sự kết hợp giữa bệ từ tròn và cụm mâm rung đứng (thanh rung thẳng tuyến tính). Đoạn rung thẳng này đóng vai trò ổn định vị trí khay vít trước khi xả phôi.

Lực đẩy thẳng tạo ra một lực ép liên tục, giúp súng bắn vít tự động của robot dễ dàng gắp hoặc hút phôi một cách hỏa tốc và nhịp nhàng.

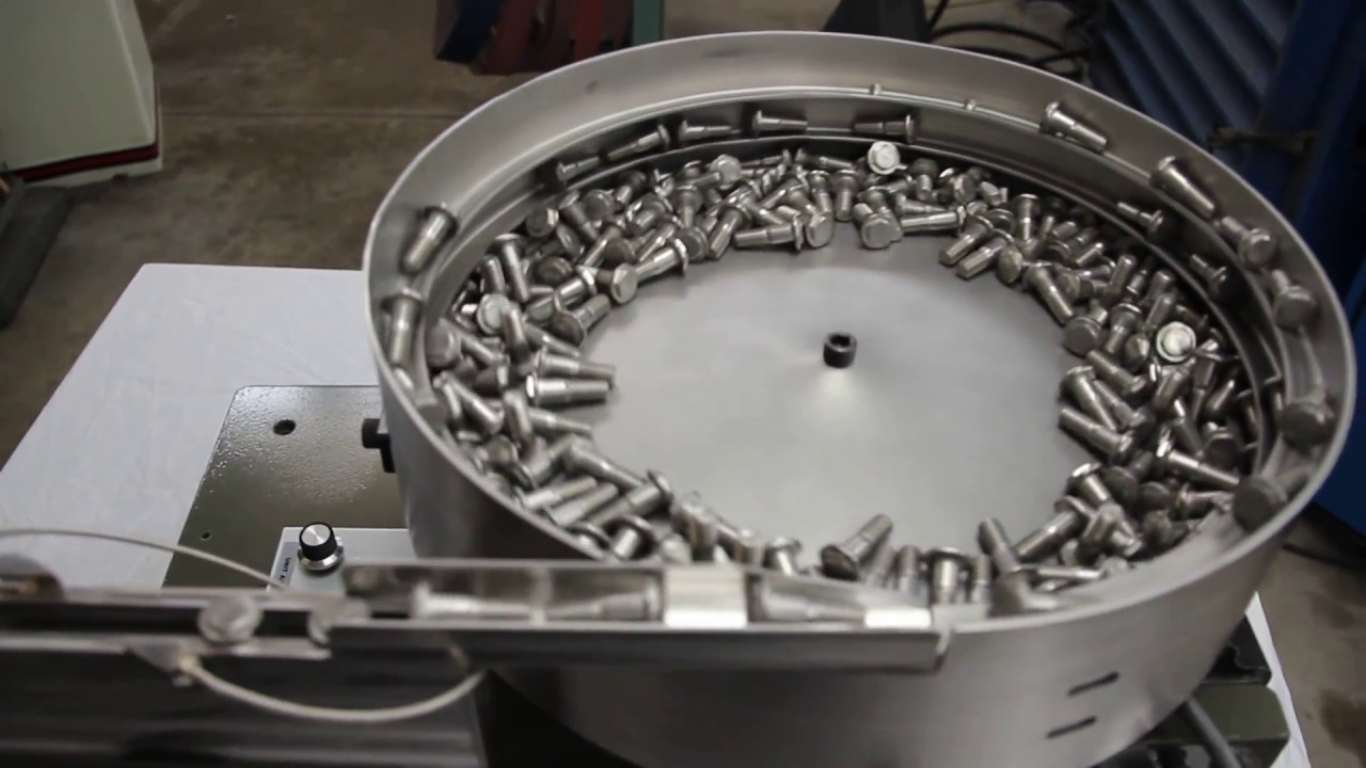

Thông số kỹ thuật tiêu chuẩn của cụm máy Screw Feeder

Hệ thống mâm rung cấp liệu vít/thanh ren (screw feeder) mang thương hiệu SWOER sở hữu kết cấu công nghiệp vượt trội:

• Vật liệu gia công cốt lõi: Lòng bát chế tạo hoàn toàn bằng Inox 304 dày dặn. Vật liệu có khả năng chống chịu mài mòn cực cao do ma sát liên tục với các bước ren kim loại sắc nhọn của vít.
• Kích thước lòng bát chứa: Thiết bị được tùy biến linh hoạt từ 250mm đến 450mm. Thông số dựa theo chiều dài thực tế của vít (từ dòng vít m3 siêu nhỏ ngành điện tử đến các thanh ren m12 dài ngành cơ khí nặng).
• Cấu hình biến tần điều khiển: Trang bị bộ điều khiển kỹ thuật số quét tần số mịn. Thiết bị giúp máy chạy êm ái, đầm chắc và giảm thiểu tối đa tiếng ồn đanh tai của kim loại va chạm trong phân xưởng.

Hiệu quả kinh tế thực tế khi tích hợp trạm cấp vít tự động

Việc chuyển đổi sang giải pháp cấp liệu tự động mang lại những bước tiến lớn về mặt kinh tế cho doanh nghiệp:

• Nâng cao năng suất trạm lắp ráp gấp 3 lần: Loại bỏ hoàn toàn thời gian công nhân dùng tay nhặt và mồi từng chiếc vít vào đầu súng bắn. Dây chuyền hoạt động hỏa tốc xuyên suốt ca làm việc.
• Tỷ lệ cấp phôi lỗi hướng tiệm cận mức 0%: Bảo vệ an toàn tuyệt đối cho mũi bắt vít của cánh tay robot và chất lượng ren của sản phẩm đầu ra, giảm thiểu tỷ lệ hàng lỗi (NG).
• Vận hành thông minh và tiết kiệm điện: Tích hợp cụm cảm biến quang học siêu nhạy. Máy tự động ngắt rung khi khay dẫn hướng đã đầy phôi và tự động chạy lại khi hệ thống thiếu phôi.

SWOER Bắc Ninh – Chuyên gia thiết kế mâm rung cấp liệu vít/thanh ren uy tín

Đối với dòng máy Screw Feeder, năng lực tính toán trọng tâm bẫy gạt cơ khí quyết định trực tiếp đến độ ổn định của hệ thống. SWOER Bắc Ninh tự hào là đơn vị thực chiến hàng đầu giúp doanh nghiệp tối ưu hóa dây chuyền sản xuất:

• Làm chủ công nghệ gia công bẫy gạt CNC chính xác vi mô: SWOER có kinh nghiệm dày dặn xử lý hàng trăm mã vít, bu-lông, thanh ren đặc thù cho các đối tác lớn trong các khu công nghiệp.
• Tặng bản vẽ layout mô phỏng phối cảnh 3D miễn phí: Khách hàng chỉ cần gửi mẫu vít thực tế và thông số súng bắn vít. Kỹ sư SWOER tiến hành đo đạc, dựng layout đồng bộ trạm máy chính xác trước khi đưa vào chế tạo hàng loạt.
• Sẵn kho linh kiện, hỗ trợ kỹ thuật tại xưởng hỏa tốc: Kho hàng đặt tại trung tâm công nghiệp Bắc Ninh luôn có sẵn bệ từ, lò xo lá, bộ biến tần điều khiển, cam kết bảo hành dài hạn và hỗ trợ kỹ thuật trọn đời máy.

끝내다

애플리케이션 mâm rung cấp liệu vít/thanh ren (screw feeder) chuẩn kỹ thuật là chìa khóa vàng cho các nhà xưởng tự động hóa. Hệ thống giúp khơi thông dòng chảy sản xuất, bảo vệ tuổi thọ trạm robot kẹp gắp và tối ưu hóa chi phí vận hành cho doanh nghiệp.

Trạm bắn vít tự động hoặc máy đóng gói khuy nút tại phân xưởng của bạn đang bị dừng vặt liên tục do vít bị kẹt, chồng hàng hoặc lật sai chiều? Bạn cần tìm một giải pháp may đo bẫy gạt đầm chắc, chính xác vi mô?

Hãy kết nối ngay với 스워어! Hãy gọi trực tiếp qua Hotline hoặc liên hệ qua Zalo, các chuyên gia giàu kinh nghiệm của chúng tôi luôn sẵn sàng hỗ trợ bắt bệnh dòng phôi thực tế, tư vấn thông số kỹ thuật và TẶNG BẢN VẼ LAYOUT MÔ PHỎNG 3D HOÀN TOÀN MIỄN PHÍ cho doanh nghiệp của bạn ngay hôm nay!
