Hướng dẫn sử dụng bộ cấp liệu bậc thang hiệu quả: Từ cài đặt đến bảo trì

Bạn đang sở hữu một bộ cấp liệu bậc thang và muốn tối ưu hóa hiệu suất của nó? Hoặc bạn đang cân nhắc đầu tư vào thiết bị này? Bài viết này của 誓う sẽ là “kim chỉ nam” giúp bạn hiểu rõ cách cài đặt, vận hành và bảo trì bộ cấp liệu bậc thang một cách hiệu quả và an toàn nhất. Đảm bảo dây chuyền sản xuất của bạn luôn trơn tru nhé!

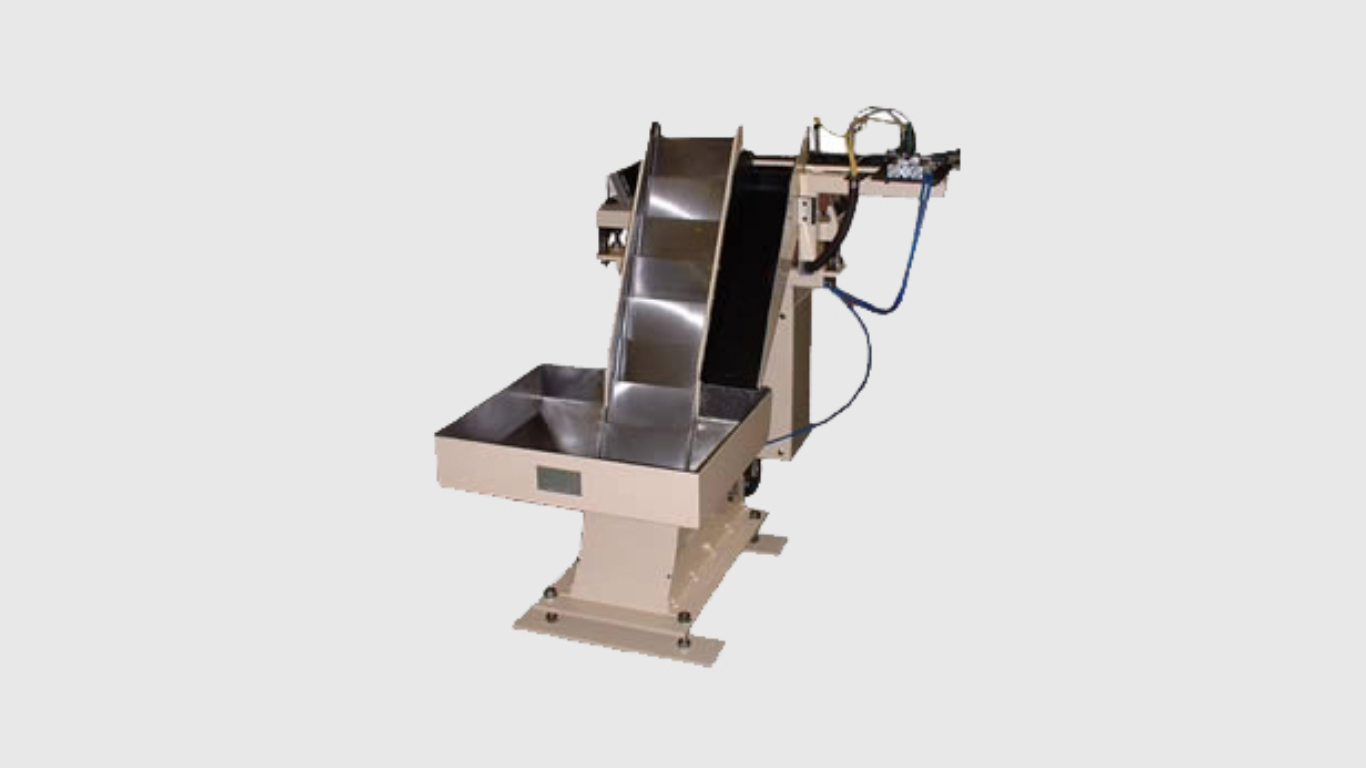

Bộ cấp liệu bậc thang và Hướng dẫn sử dụng

Bộ cấp liệu bậc thang là một thiết bị tự động dùng để cấp phôi (linh kiện, chi tiết) một cách có định hướng. Nó sử dụng các “bậc thang” hoặc tấm nâng để đưa phôi từ thấp lên cao, đồng thời sắp xếp chúng theo một trình tự nhất định.

Ưu điểm nổi bật của bộ cấp liệu bậc thang là khả năng hoạt động êm ái, ít rung động. Điều này giúp bảo vệ các loại phôi nhạy cảm, dễ trầy xước. Đồng thời, nó thường ít gây tiếng ồn hơn các loại bát rung truyền thống và có thể xử lý phôi có kích thước lớn hơn.

Mục đích của hướng dẫn này là cung cấp cho bạn những kiến thức thực tế. Chúng tôi sẽ chỉ cho bạn các bước sử dụng, vận hành và bảo trì bộ cấp liệu bậc thang. Mục tiêu là giúp bạn tối ưu hóa hiệu suất, đảm bảo an toàn và kéo dài tuổi thọ cho thiết bị của mình.

Các thành phần chính và Nguyên lý hoạt động cơ bản

Để sử dụng hiệu quả, bạn cần nắm rõ “bộ não” và “cơ bắp” của bộ cấp liệu bậc thang.

Cấu tạo chính của Bộ cấp liệu bậc thang

Một bộ cấp liệu bậc thang thường gồm các bộ phận cốt lõi:

• Phễu chứa/Bồn chứa (Hopper): Nơi chứa số lượng lớn phôi ban đầu.
• Các bậc thang/Tấm nâng (Steps/Lifting Plates): Các tấm di chuyển lên xuống, có nhiệm vụ nâng và định hướng phôi.
• Cơ cấu truyền động: Bao gồm Motor và hệ thống cam/tay quay, tạo ra chuyển động cho các bậc thang.
• Hệ thống dẫn hướng/Định vị (Guiding/Orientation Rails): Các rãnh hoặc thanh dẫn giúp phôi được sắp xếp đúng chiều khi di chuyển.
• Cảm biến phát hiện phôi: “Mắt” của hệ thống, giúp kiểm soát lượng phôi và báo tín hiệu.
• Bộ điều khiển (PLC/Controller): “Bộ não” quản lý toàn bộ quá trình vận hành của máy.
• Cửa ra phôi (Discharge Chute): Lối thoát cho phôi đã được định hướng.

動作原理

Bộ cấp liệu bậc thang hoạt động như một “thang cuốn” cho linh kiện. Đầu tiên, phôi được đổ vào phễu chứa. Sau đó, các bậc thang sẽ nâng phôi từ dưới lên. Khi phôi di chuyển trên các bậc thang, nhờ trọng lực và hệ thống dẫn hướng, những chi tiết không đúng chiều hoặc không phù hợp sẽ bị loại bỏ hoặc rơi xuống lại phễu.

Những phôi được định hướng đúng sẽ tiếp tục được nâng lên và cuối cùng rơi vào cửa ra phôi, sẵn sàng cho công đoạn tiếp theo. Quá trình này diễn ra liên tục và tuần tự, đảm bảo dòng chảy phôi ổn định.

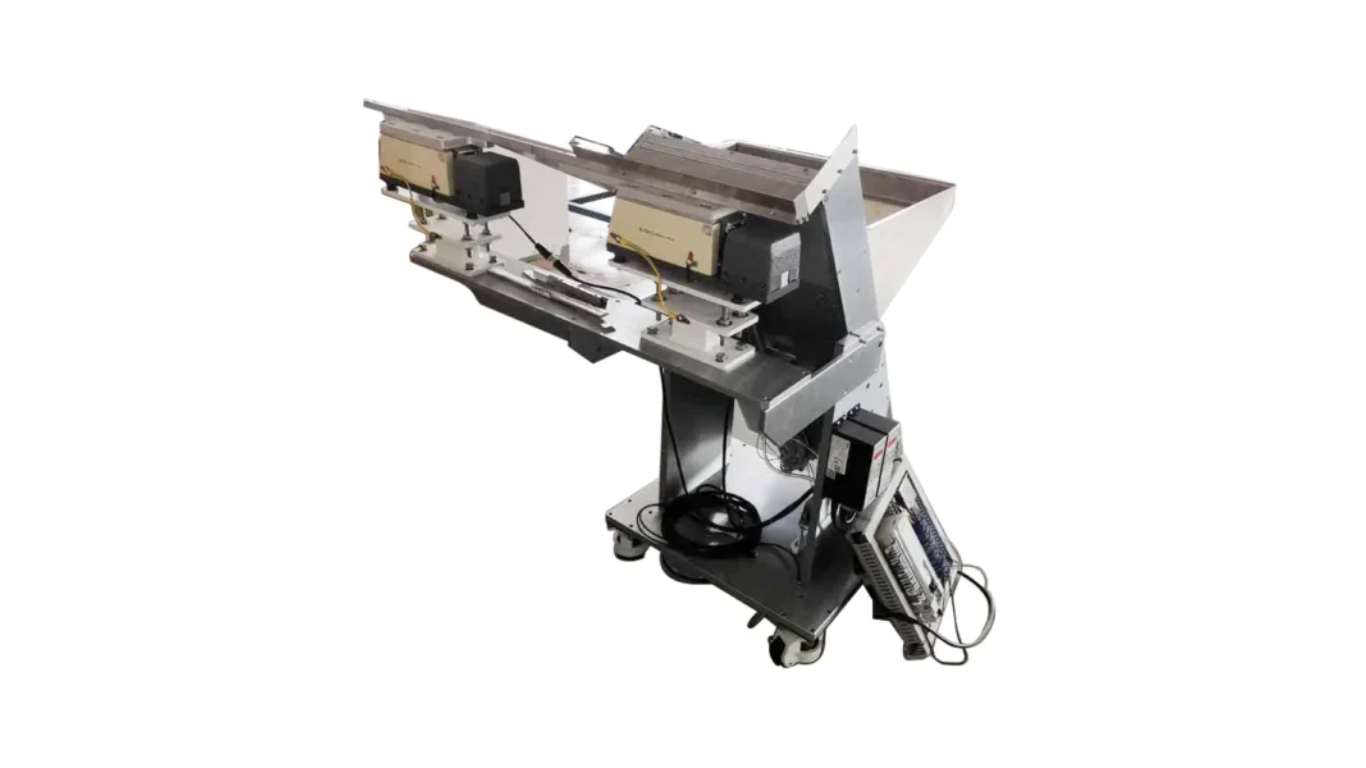

Hướng dẫn Lắp đặt Bộ cấp liệu bậc thang

Lắp đặt đúng cách là yếu tố quan trọng để đảm bảo máy hoạt động ổn định và an toàn.

安全第一

• Luôn ngắt nguồn điện chính trước khi bắt đầu bất kỳ công việc lắp đặt hoặc bảo trì nào.
• Sử dụng đầy đủ thiết bị bảo hộ cá nhân (PPE): Găng tay, kính bảo hộ…

Kiểm tra và chuẩn bị mặt bằng

• Vị trí: Chọn nơi lắp đặt bằng phẳng, vững chắc, không bị rung lắc.
• Không gian: Đảm bảo đủ không gian xung quanh để dễ dàng cấp liệu, bảo trì và thao tác an toàn.

Các bước lắp đặt cơ bản

• Cố định: Đặt và cố định chân đế hoặc khung đỡ của bộ cấp liệu vào vị trí đã chọn bằng bu lông chắc chắn.
• Lắp đặt thân máy: Gắn phễu chứa và thân chính của bộ cấp liệu lên khung đỡ.
• Kết nối đường dẫn: Lắp đặt đường dẫn hoặc ống dẫn phôi ra khỏi bộ cấp liệu đến vị trí tiếp theo trên dây chuyền.
• Kết nối điện: Nối hệ thống điện và tín hiệu điều khiển theo sơ đồ của nhà sản xuất. Đảm bảo nối đất an toàn.
• チェック： Sau khi lắp đặt, kiểm tra lại độ cân bằng và độ vững chắc của toàn bộ thiết bị.

Lưu ý quan trọng

• Luôn tham khảo và tuân thủ tài liệu hướng dẫn sử dụng chi tiết từ nhà sản xuất đi kèm với thiết bị của bạn. Mỗi mẫu máy có thể có những yêu cầu riêng.

Hướng dẫn Vận hành Bộ cấp liệu bậc thang

Vận hành đúng cách giúp tối ưu hiệu suất và tránh rủi ro.

Kiểm tra trước khi khởi động

• Kiểm tra vật lạ: Đảm bảo không có vật lạ nào trong phễu và trên các bậc thang.
• Kết nối điện: Xác nhận các kết nối điện an toàn và chắc chắn.
• センサー： Đảm bảo các cảm biến không bị che chắn hoặc bẩn.

Các bước vận hành cơ bản

• Cấp phôi: Đổ lượng phôi cần thiết vào phễu chứa của bộ cấp liệu.
• Bật nguồn: Cấp nguồn điện cho bộ điều khiển của máy.
• Cài đặt: Thiết lập các thông số vận hành như tốc độ nâng, thời gian cấp liệu trên màn hình HMI hoặc bộ điều khiển.
• Khởi động: Nhấn nút “Start” để bộ cấp liệu bắt đầu hoạt động.
• Giám sát: Theo dõi quá trình cấp phôi để đảm bảo mọi thứ diễn ra suôn sẻ.

Điều chỉnh thông số khi vận hành

• スピード： Tinh chỉnh tốc độ nâng của các bậc thang để phù hợp với tốc độ dây chuyền.
• オリエンテーション: Nếu phôi không được định hướng đúng, có thể cần điều chỉnh lại các thanh dẫn hướng hoặc thông số cài đặt.

Quy trình dừng máy an toàn

• Dừng hoạt động: Luôn dừng máy thông qua bộ điều khiển.
• Ngắt nguồn: Ngắt nguồn điện chính khi không sử dụng máy trong thời gian dài hoặc khi cần bảo trì.

Bảo trì và Khắc phục sự cố cơ bản (Troubleshooting)

Bảo trì định kỳ sẽ giúp máy hoạt động bền bỉ và hiệu quả.

定期的なメンテナンス

• Hàng ngày/hàng ca: Kiểm tra tổng thể máy, vệ sinh sạch sẽ phễu chứa và các bậc thang.
• Hàng tuần/tháng: Kiểm tra các bộ phận chuyển động như motor, cơ cấu cam, hệ thống dẫn hướng. Vệ sinh kỹ các cảm biến.
• Hàng quý/năm: Kiểm tra độ mòn của các bộ phận cơ khí. Kiểm tra hệ thống điện và thay thế linh kiện hao mòn theo khuyến nghị của nhà sản xuất.

よくある問題と解決策

• Phôi không di chuyển/bị kẹt:
  • Khắc phục: Kiểm tra lượng phôi trong phễu, tìm và loại bỏ vật cản trong đường dẫn. Kiểm tra lại thông số cài đặt và cảm biến.
• Phôi không được định hướng đúng:
  • Khắc phục: Điều chỉnh lại vị trí các đường dẫn hướng. Kiểm tra độ mòn của các bậc thang.
• Bộ cấp liệu phát ra tiếng ồn lạ:
  • Khắc phục: Kiểm tra các bộ phận cơ khí có bị lỏng lẻo không, siết chặt các ốc vít. Bôi trơn các điểm cần thiết.
• Lỗi điện/điều khiển:
  • Khắc phục: Kiểm tra kết nối điện, tín hiệu. Đọc mã lỗi trên màn hình HMI và tham khảo tài liệu khắc phục sự cố.

Các lưu ý quan trọng để tối ưu hiệu suất và an toàn

• Sử dụng đúng loại phôi: Đảm bảo phôi bạn cấp vào phù hợp với thiết kế và khả năng xử lý của bộ cấp liệu.
• Giữ vệ sinh thường xuyên: Bụi bẩn, dầu mỡ tích tụ có thể làm giảm hiệu suất và gây kẹt phôi.
• Đào tạo nhân sự: Đảm bảo tất cả người vận hành được đào tạo bài bản về cách sử dụng an toàn và hiệu quả.
• Tuân thủ quy định an toàn: Không bao giờ đưa tay vào máy khi đang hoạt động. Lắp đặt đầy đủ hàng rào bảo vệ.
• Theo dõi và ghi chép: Ghi lại các thông số vận hành, lịch bảo trì và các sự cố để dễ dàng theo dõi và tối ưu hóa trong tương lai.

結論する

Sử dụng và bảo trì đúng cách bộ cấp liệu bậc thang là chìa khóa để đảm bảo hiệu suất cao và tuổi thọ lâu dài cho thiết bị. Đây là một khoản đầu tư hiệu quả giúp tối ưu hóa quy trình cấp phôi, giảm lỗi và tăng năng suất cho dây chuyền sản xuất của bạn. Việc tuân thủ hướng dẫn sử dụng và tìm kiếm sự hỗ trợ chuyên nghiệp khi cần thiết sẽ giúp bạn tận dụng tối đa lợi ích từ thiết bị này.
